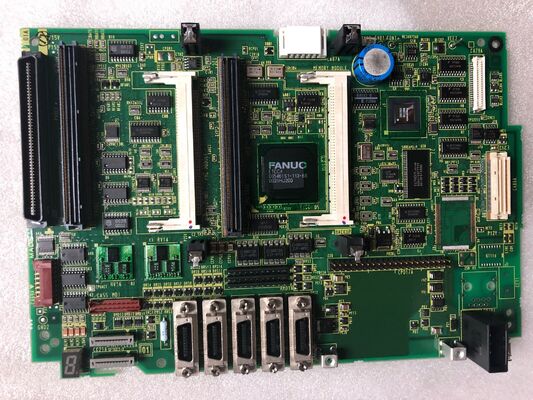

A20B-8101-0402 FANUC Serisi 32i-A Ana PCB A6 2 Yol / 12 Eksen / Çok Yollu CNC Master Board / Yüksek Seri Platform

Serisi 32i-A  Yetenek Seviyesi

FANUC'un 30i/31i/32i ürün ailesi içinde, her seri, eksen sayısına ve yol kapasitesine göre ayrı bir konuma sahiptir:

Seri 30i-A:10 yol, en karmaşık çok-spindle ve çok-yollu makineler için 40 eksene kadar (32 besleme ekseni + 8 spindle).

Seri 31i-A:4 yol, 26 eksene kadar (20 besleme ekseni + 6 spindle)

32i-A serisi:2 yol, 12 eksene kadar (9 besleme ekseni + 3 spindel) yüksek kapasiteli 2 yollu dönme merkezleri, bileşik makineler ve gelişmiş işleme merkezleri için.

32i-A, bu üst düzey ailenin giriş seviyesini işgal ediyor. 30i/31i/32i platformunun tam yetenek paketini getiriyor.ve çoklu yol programı koordinasyonu 2 yol ve en fazla 12 eksen gerektiren ancak 30i veya 31i'nin daha büyük konfigürasyonuna ihtiyaç duymayan uygulamalar için.

A20B-8101-0402 A6 ana kart, tüm bu yeteneklerin altında yatan ana PCB'dir.

Ana Özellikler

32i-A'yı yüksek kaliteli bir platform yapan nedir?

0i serisi ve 32i-A serisi arasındaki kapasite boşluğu, FANUC CNC geliştirme yıllarını yansıtır:

Nano aralaştırma:32i-A, mikrometreler yerine nanometre çözünürlükte servis komutlarını hesaplar.Bu daha ince komut çözünürlüğü daha az yüksek frekanslı hız dalgalanması ile daha pürüzsüz yüzeyler üretir.

AI Servo (Adaptatif Servo):CNC, servo eksen tepkisini sürekli olarak izler ve kesim döngüsü boyunca sürtünmeyi, termal genişlemeyi ve yük değişimlerini telafi etmek için kazançları gerçek zamanlı olarak ayarlar.Bu çalışma koşullarının tüm aralığında tutarlı servo sertliği korur.

Çok yollu program koordinasyonu:İki bağımsız program yolu aynı anda yürütülür ve yollar arasındaki senkronizasyon komutları yollar arasında koordineli harekete izin verir.İkili kule dönüş merkezi iki kuleyi tek bir sürekli işleme dizisinde senkronize etmek için bunu kullanır.

HRV4 akım kontrolü:Dördüncü nesil Yüksek Yanıt Vektörü akım kontrolü, servo akım döngüsünü yüksek güncelleme oranlarıyla çalıştırır ve yüksek hızda gereken servo sertliği ve rahatsızlık reddini sağlar.Yüksek hassasiyetli kesim.

A20B-8101-0402 A6 ana kartı, bu yetenekleri barındıran donanımdır. Bunları sunmak için gereken işlem mimarisi, otobüs bağlantısı ve modül genişleme altyapısı sağlar.

Uygulama Senaryoları

32i-A CNC arıza karışık makine:Bir FANUC 32i-A kontrolü ile çift iğneli bir dönüş merkezi başlatılamıyor. Her iki program yolu da aktif değil ve görüntü içerik göstermiyor.A20B-8101-0402 ana panosu arızalı bileşen olarak belirlenmiştir.Doğru şekilde yapılandırılmış bir A6 kartı ile değiştirmek, her iki kontrol yolunu da geri yükler.

Planlanan ana kartın değiştirilmesi:32i-A kontrol ünitesinin kapsamlı bir yenilenmesini gerçekleştiren bir alet makinesi tamir merkezi, A20B-8101-0402'nin yerine bir tablo düzeyinde yenilenmenin bir parçası olarak geçer.Yenilenmiş CNC'nin bir sonraki servis dönemini güvenilir bir ana panoyla başlatmasını sağlamak.

Sık Sorulan Sorular

S1: 32i-A donanım mimarisi açısından 31i-A'dan nasıl farklıdır?

31i-A, 4 kontrol yolunu ve en fazla 26 ekseni destekler; 32i-A 2 yolunu ve en fazla 12 ekseni destekler.Bunlar aynı donanımın yazılımla sınırlı yapılandırmaları değil farklı A20B-8101 alt serisinden farklı ana kart donanımlarını kullanıyorlarA20B-8101-0402, 32i-A'ya özgüdür ve 31i-A veya 30i-A ana panellerle değiştirilemez.

S2: A20B-8101-0402'yi değiştirmeden önce hangi verilerin yedeklenmesi gerekir?

Her iki kontrol yolu için tüm CNC parametrelerini yedekleyin, her iki yol program hafızasından tüm kısım programları, araç ofset ve geometri verileri, çalışma koordinat verileri, PMC merdiven programı ve verileri,Servo ve spindle ayarlama parametreleri32i-A'nın çok yollu yapılandırması, tek yollu bir CNC'ye kıyasla iki kat daha fazla parametre yedeklemesi gerektiği anlamına gelir.Değiştirme başlamadan önce CNC'nin ALL IO fonksiyonu aracılığıyla dış bir cihaza yedekleme yapın.

S3: A20B-8101-0402 A6 kartı tüm 32i-A seçenek fonksiyonlarını destekler mi?

A6 kart tipi konfigürasyonu, 32i-A kontrol ünitesinde özel seçenek kartlarının özel kombinasyonlarını destekler.Yüksek hızlı uzaktan tampon) desteklenir kart türünün yuva komplementi ve kurulu seçenek kartlarına bağlıdır. Makinenin donanım özelliklerinden seçenek gereksinimlerini 32i-A donanım bağlantı kılavuzundaki A6 kart türünün yeteneklerine karşı doğrulayın.

S4: A20B-8101-0402'yi monte ettikten sonra, hangi devreye sokma adımları gereklidir?

Montaj ve güçlendirilmesinden sonra: her iki program yolunun da doğru başlatıldığını doğrulayın; her iki yol üzerindeki tüm eksenler için FSSB servo iletişiminin kurulduğunu doğrulayın;Tüm iğneler için iğne arayüzü iletişimini kontrol edin.Tüm PMC I/O atamalarının doğru yanıt verdiğini doğrula; ve tam hızlı üretimden önce her iki program yolunu da düşük besleme hızında çalıştır.Değiştirme sonrası eksen davranışını ayarlanmış parametrelerle karşılaştırarak herhangi bir parametreler geri yükleme sorununu tespit edin..

S5: A20B-8101-0402 ana panosuna özel olarak bilinen arıza modları var mı?

A20B-8101 serisinin ana panelleri aşağıdakilerle ilgili arızalar geliştirebilir:Güç kaynağı raylarındaki yaşlanma elektrolitik kondansatörler (alt-üst ayarlamalara veya çalışma sıcaklığında düzensiz davranışlara neden olur); Plug-in modül prizlerinde bağlantı oksidasyonu (opsiyon kart iletişim hatalarına neden olur); ve güç döngülerinde parametreler kaybına yol açan SRAM pil tükenmesi.SRAM pilinin düzenli olarak değiştirilmesi ve periyodik parametrelerin yedeklenmesi, en yaygın arıza sonuçlarına karşı en etkili önleyici önlemlerdir..
