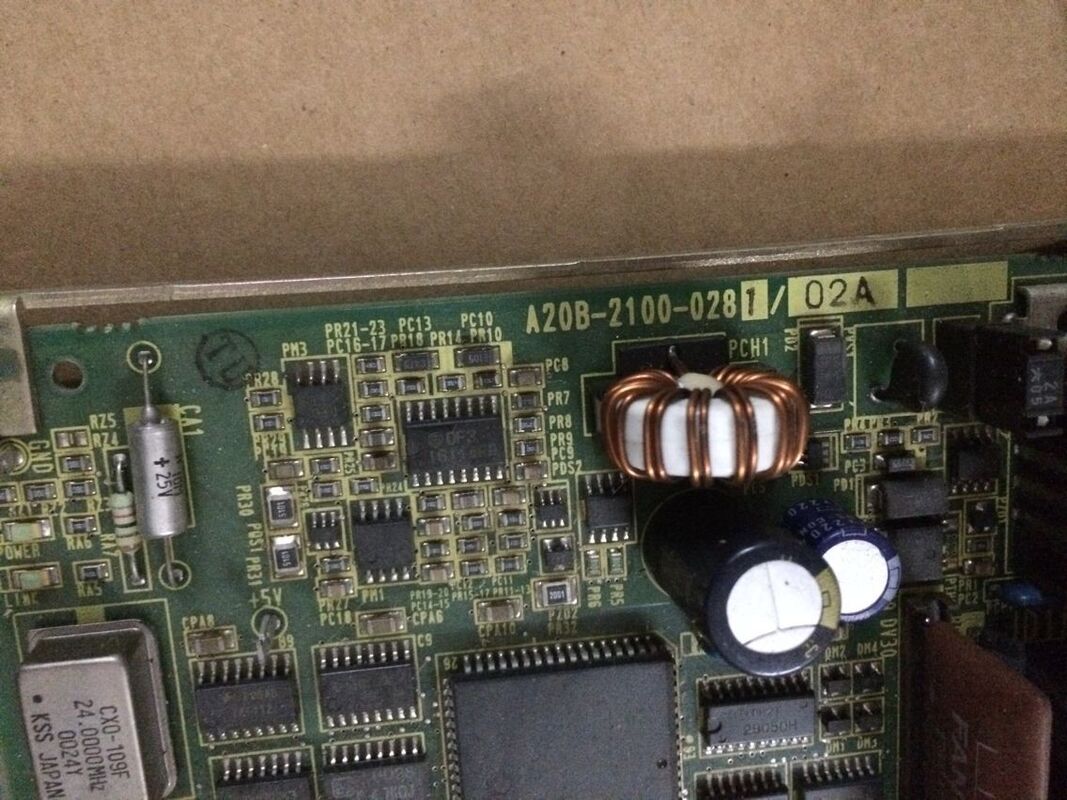

Yeni Orijinal FANUC Devre Kartı A20B-2100-0280 A20B21000280

A20B-2100-0280 | FANUC Yükleyici G/Ç PCB'si — CNC Entegre Parça Yükleyici Arayüz Kartı / A20B-2100 Serisi

Bir Yükleyici Ne Yapar ve Neden Kendi G/Ç Kartına İhtiyaç Duyar?

Birçok CNC takım tezgahı, özellikle torna merkezleri ve işleme hücreleri, üretim kapasitelerinin bir uzantısı olarak otomatik bir yükleyiciyi entegre eder. Yükleyici, iş parçalarını makineye besleyen ve bitmiş parçaları çıkaran, gözetimsiz veya minimum katılımlı üretime olanak tanıyan otomatik taşıma sistemidir:

Çubuk besleyiciler:Ham çubuk stoğunu sürekli olarak bir CNC torna tezgahına besleyerek torna tezgahının, operatöre parçalar arasında yükleme yapmadan tek bir çubuktan birden fazla bileşeni parçalamasına olanak tanıyın.

Portal yükleyiciler:Ham dökümleri veya ham parçaları kuyruktan toplayan, bunları CNC aynasına veya fikstürüne yükleyen ve bitmiş parçaları bir çıkış konveyörüne çıkaran baş üstü kartezyen taşıma sistemleri.

Parça aktarma üniteleri:İş parçalarını torna aynaları arasında (örneğin alt fener mili aktarımı) veya esnek bir üretim hücresindeki makineler arasında hareket ettiren mekanik sistemler.

Bu sistemlerin tümü CNC ile dijital sinyal alışverişinde bulunur. Yükleyici, bir parça yerine oturduğunda CNC'ye sinyal verir; CNC, ayna sıkıştırıldığında, kapı kapatıldığında veya döngü tamamlandığında yükleyiciye sinyal verir. A20B-2100-0280, bu sinyal alışverişi için özel I/O arayüzünü sağlar.

Önemli Ürün Bilgileri

Özel Yükleyici Giriş/Çıkışları — Standart Makine Giriş/Çıkışlarından Ayrılmak Neden Önemlidir?

CNC takım tezgahları PMC'lerinde iki tür G/Ç kullanır:

Standart makine G/Ç'si:Makinenin kendi işlevlerini kapsar: soğutma sıvısı, kapı kilitleri, eksen frenleri, iş mili başlatıcıları, hidrolik sistem.

Yükleyici G/Ç:Yükleyici sisteminin işlevlerini kapsar: yükleyici kolu konum sensörleri, tutucu açma/kapama, parça varlığı algılama, yükleme döngüsü talebi, kapı açma/kapama izni.

Yükleyici giriş/çıkışlarının özel bir karta (A20B-2100-0280) ayrılması, yükleyici arayüz donanımının makinenin kendi giriş/çıkışından izole edilmesini sağlar. Bunun pratik faydaları vardır:

Yükleyici bakım için makineden çıkarıldığında veya makine yükleyici olmadan geçici olarak çalıştırıldığında, makinenin standart G/Ç işlevlerini etkilemeden yükleyici G/Ç kartının bağlantısı kesilebilir. Yükleyiciye özel alarm kodları ve sinyal hataları A20B-2100-0280'e göre izlenebilir, bu da kombine makine/yükleyici sistemlerinde arıza teşhisini basitleştirir.

PMC Sinyal Koordinasyonu

CNC'nin PMC ladder programı, makineyi ve yükleyiciyi tek bir entegre sistem olarak koordine eder. Tipik bir yükleme sırası:

1. CNC, işleme döngüsünü tamamlar ve A20B-2100-0280 aracılığıyla yükleyiciye bir "döngü tamamlandı" sinyali gönderir
2. Yükleyici sinyali alır ve CNC'ye bir "kapı açma talebi" gönderir
3. CNC kapıyı açar ve "kapı açık onaylandı" mesajını gönderir
4. Yükleyici makineye girer, parçaları değiştirir ve "temizle" mesajını gönderir
5. CNC kapıyı kapatır ve bir sonraki döngüye başlamadan önce kapanmayı onaylar

Bu değişimlerin tümü A20B-2100-0280'den geçmektedir. Bu kart arızalandığında yükleyici-CNC anlaşması bozulur; yükleyici ya CNC sinyallerine yanıt veremez ya da CNC yükleyici onayını alamayarak üretimin kesintiye uğramasına neden olur.

Uygulama Senaryoları

Yükleyici anlaşması hatası:Portal yükleyicili bir CNC torna tezgahı aralıklı üretim duruşları geliştiriyor; yükleyici sinyalleri CNC'ye güvenilir bir şekilde ulaşmıyor. Makine G/Ç işlevleri düzgün çalışıyor ancak yükleyici döngüsünün başlatılması başarısız oluyor. A20B-2100-0280 arıza olarak tanımlandı. Değiştirme, güvenilir yükleyici entegrasyonunu geri yükler.

Sistemin devreye alınması:Yeni bir yükleyici sistemini FANUC CNC ile entegre eden bir makine üreticisi, yükleyici arayüzü için özel G/Ç kanalları sağlamak üzere A20B-2100-0280'i kurar.

SSS

S1: PMC, A20B-2100-0280 üzerindeki G/Ç noktalarını nasıl adresler?

A20B-2100-0280, CNC'nin G/Ç Bağlantı veriyoluna bağlanarak dijital G/Ç noktalarını tanımlanmış bir G/Ç Bağlantısı adres aralığı aracılığıyla PMC'ye sağlar. PMC ladder programı yükleyici giriş durumlarını okur ve yükleyici çıkış komutlarını bu adresler aracılığıyla yazar. Adres tahsisi, devreye alma sırasında ayarlanır ve makinenin elektrik özelliklerinde belgelenir. Kart değiştirildikten sonra, PMC ladder'ın doğru fiziksel sinyalleri adreslemeye devam ettiğinden emin olmak için G/Ç Bağlantı adresi konfigürasyonunun orijinal ile eşleştiğini doğrulayın.

S2: A20B-2100-0280 arızalanırsa standart makine G/Ç'si çalışmaya devam edebilir mi?

Evet. A20B-2100-0280, özel bir yükleyici G/Ç kartıdır; G/Ç Bağlantı veri yolu üzerinde makinenin standart G/Ç kartlarından ayrı bir düğümdür. Yükleyici G/Ç kartı arızalanırsa CNC, yükleyici düğümü için bir G/Ç Bağlantısı alarmı üretecektir ancak PMC'nin yükleyici hatasını hassas bir şekilde ele alacak şekilde programlanması durumunda makinenin kendi G/Ç'si (soğutma sıvısı, kapılar, eksen frenleri, iş mili) çalışmaya devam edebilir. PMC ladder'ın yükleyici G/Ç kaybına tepkisi, makine üreticisinin yükleyici güvenlik mantığını nasıl uyguladığına bağlıdır.

S3: A20B-2100-0280'deki dijital G/Ç noktası sayısı nedir?

Spesifik giriş ve çıkış sayısı, kartın dahili konfigürasyonuna ve kendisine atanan I/O Link adres bloğuna bağlıdır. A20B-2100 serisindeki FANUC I/O kartları genellikle yükleyici uygulama gereksinimlerine uygun kombinasyonlarda 32 ila 64 DI ve DO noktası sağlar. Belirli CNC ve yükleyici konfigürasyonu için makinenin elektrik dokümantasyonundan veya FANUC bakım kılavuzundan nokta sayımını doğrulayın.

S4: A20B-2100-0280'in değiştirilmesi PMC programında değişiklik yapılmasını gerektirir mi?

Hayır, yedek kartın arızalı kartla aynı model olması ve aynı G/Ç Bağlantı adresiyle yapılandırılmış olması şartıyla. PMC programı, G/Ç'yi donanım kimliğine göre değil, adrese göre adresler. Aynı adresteki benzer değişim, yükleyici G/Ç iletişimini şeffaf bir şekilde geri yükler. PMC programında değişiklik yapılması gerekiyorsa (örneğin, yedek kartın farklı bir G/Ç noktası düzeni varsa) makine üreticisinin desteği gerekir.

S5: Yükleyici G/Ç kartı değiştirilirken hangi güvenlik hususları geçerlidir?

Yükleyici sistemleri hareketli mekanik kolları, pnömatik tutucuları ve kapı aktüatörlerini içerir. A20B-2100-0280'i değiştirmeden önce yükleyicinin tamamen geri çekildiğinden ve başlangıç ​​konumunda park edildiğinden emin olun. Yükleyiciyle ilgili herhangi bir elektrikli bileşene erişmeden önce, yükleyici sisteminin güç kaynağını (pnömatik ve elektrikli) CNC'den bağımsız olarak devre dışı bırakın. Kombine makine/yükleyici bakımı için makine üreticisinin kilitleme prosedürünü izleyin.
