Fanuc A16B-2202-0850 Kontrol paneli PCB A16B22020850/02A

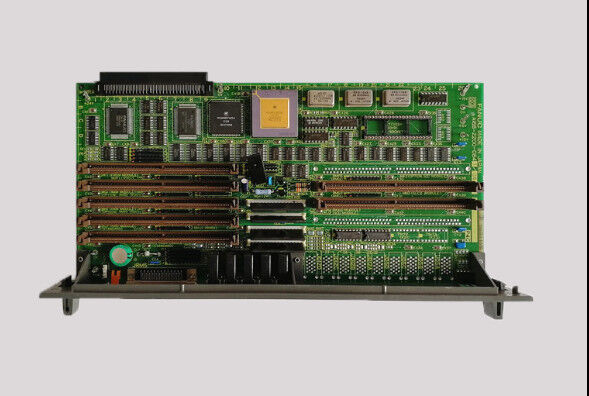

A16B-2202-0850∙ FANUC 6 Eksenli Seçenek-2 CPU Yönetim Kurulu 7 Plug-In yuvası / Serisi 16/18 Eksenli Genişleme / Alt CPU Mimarlığı

Seçenek-2 ¢ Ana tahtadan ötesinde Eksen Sayısını Genişletmek

FANUC Serisi 16/18 CNC donanım mimarisinde, ana CPU kartı, standart bir konfigürasyonda temel eksen sayısını ¢ tipik olarak 4 eksen halinde ele alır. Bir makine aletinin daha fazla eksen gerektirdiğinde,Seçenek-2 alt CPU kartı sistemi bu temel sınırın ötesine uzatır.

A16B-2202-0850, Option-2 kartının 6 eksenli varyantıdır. Ana CPU kartı tarafından işlenenlerin ötesinde ek ek eksenler için servo eksen işleme sorumluluğunu üstlenen özel bir alt CPU.

Bu mimari, bu dönemin FANUC CNC ürün hattında tutarlı bir şekilde görünür:

A16B-2203-0031 (OPTION-2 2-AXIS):Bu oturumun başka bir yerinde açıklanmıştır 16/18 Serisi uygulamaları için 2 eksenli genişleme alt CPU.

A16B-2203-0033 (OPTION-2 SUB-CPU'nun alt-CPU'su):Bu oturumda da onaylanan yerleşik alt CPU ile daha yüksek kapasiteli opsiyon kartı.

A16B-2202-0850 (6-AXIS OPTION-2):6 eksenli genişletme varyantı, bu seçenek panosuyla koordine edilen en fazla 6 servo eksen gerektiren makineler için.

Anahtar Ürün Bilgisi

6 Eksenli CNC ️ Makine Aracı Uygulamaları

Neden bir makineye Option-2 tablosunda 6 eksene ihtiyaç var? Eksen sayısı makine aracının mekanik karmaşıklığını yansıtır:

5 eksenlik endeksli makine merkezleri:X, Y, Z taban eksenleridir; A, B (döner eksenler) ve 6. alet dergisi eksen veya palet indeksleyicisinin hepsi servo kontrolüne ihtiyaç duyar.

Birden fazla kuleli dönme merkezleri:Z, X, C (ana spindle), Y (ek freze), ikinci kule Z2 ve X2 eksenleri ¢ karmaşık bir döner değirmen merkezi için toplam altı servo eksen.

Transfer makinesi hücreleri:Esnek bir transfer makinesinde, çoklu bağımsız servo eksenleri, sıralı işlemler yoluyla parçaları konumlandırır.

Uygulama Senaryoları

Seri 18-B 6 eksenli işleme merkezi genişleme panosu hatası:FANUC Serisi 18-B 5 eksenli bir işleme merkezi, ek bir B eksenli genişleme eksenlerinde alarmlar oluşturur.Değiştirme seçenek tahtası tarafından ele alınan tüm 6 ekseni geri.

Seri 16-B çok eksenli dönme merkezi bakımı:Çift kule ve C-eksenli karmaşık bir CNC dönüşüm merkezi, Option-2 alt CPU'nun değiştirilmesini gerektirir.

Sık Sorulan Sorular

S1: A16B-2202-0850 bir 16/18 Serisi sistemine eklendiğinde maksimum toplam eksel sayısı nedir?

16/18 Serisi ana CPU kartı temel bir eksen sayısını destekler (genellikle temel ana kart ile birlikte 4). Seçenek kartında 6 eksenli A16B-2202-0850 eklemek, kombine bir sistem ekseni sayısını sağlar.Tam toplam, belirli 16/18 Serisi modeline bağlı, yazılım sürümü ve diğer seçenek yapılandırmaları. FANUC Serisi 16/18 model donanım belgeleri, her ana kart ve seçenek kombinasyonu için desteklenen maksimum eksen sayısını belirtir.

S2: A16B-2202-0850'nin 6 eksenli çalışması için 7 yuvarlakta eşleşen seçenek panelleri gerekiyor mu?

Evet, A16B-2202-0850 kartı fiziksel yuvaları ve CPU altyapısını sağlar.ve bu 7 yuvasını dolduran iletişim panelleri, 6 eksenli işlemin çalışması için doğru şekilde monte edilmiş ve yapılandırılmış olmalıdır.Uygulanabilir FANUC Serisi 16/18 donanım bağlantı kılavuzu, 6 eksenli kurulum için gerekli kart konfigürasyonunu belgeler.

S3: A16B-2202-0850'nin değiştirilmesi genişleme eksenlerinin yeniden kullanıma sunulmasını gerektirir mi?

A16B-2202-0850 tarafından işlenenler de dahil olmak üzere tüm eksenler için CNC parametreleri, CNC'nin ana SRAM'inde depolanır.Tüm parametreler verileri ile seçenek tablosunu değiştirmek ekspansion ekseni parametreleri otomatik olarak yeniden uygulanır anlamına gelir başlangıçtaEğer SRAM verileri de kaybolduysa, makinenin çalıştırılmasından önce genişleme ekseni parametreleri yedeklemeden yeniden girilmelidir.

S4: Hangi alarm kodları A16B-2202-0850'nin başarısız olduğunu gösterir?

Genişleme eksenlerine özgü alarmlar (eksen numaralandırma konfigürasyonuna bağlı olarak 5, 6 veya daha yüksek eksenlerdeki alarmlar), seçenek yuvasına işaret eden iletişim hataları,veya tüm genişleme eksenlerinin aynı anda arızası temel eksenler normal devam ederken hepsi A16B-2202-0850 hatalı olabilir gösterir. Bu seçeneği kart karşı ana CPU kartına atanan eksenlere hata izole olup olmadığını kontrol ederek onaylayın.
