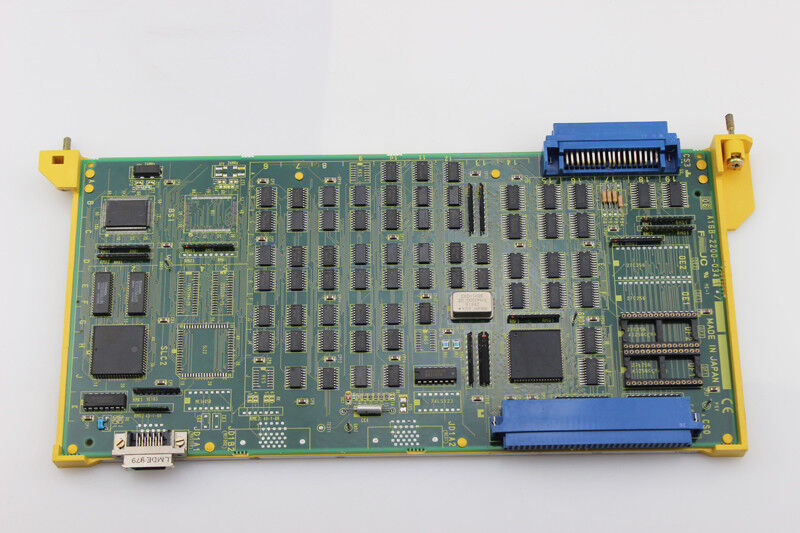

A16B-2200-0341 Fanuc A16B-22OO-O341 PCB iyi durumda test edildi

A16B-2200-0341 | FANUC PMC-M G/Ç Bağlantısı ROM Ana PCB — 0-C Serisi CNC / Robot Sistemleri / Merdiven Programı Yürütme / G/Ç Bağlantısı

PMC-M — Seri 0-C için Programlanabilir Makine Kontrol Cihazı

FANUC Serisi 0-C CNC mimarisinde, PMC (Programlanabilir Makine Kontrolörü), makinenin sıra mantığını (kesme hareketi dışındaki tüm makine işlevlerini yöneten merdiven programı) yürütür. Soğutma sıvısı, hidrolik, takım değiştiriciler, kapı kilitleri, operatör paneli yanıtları; hepsi PMC merdiven basamakları tarafından yönetilir.

"PMC-M" tanımı, Seri 0-C sistemlerine takılan özel PMC modelini tanımlar. A16B-2200-0341, PMC-M'nin ROM ana kartıdır — PMC'nin program belleğini (ROM) içeren ve G/Ç Bağlantı yöneticisi olarak görev yapan PCB.

Önemli Ürün Bilgileri

Revizyon Varyantları — PMC-M ve PMC-M2

A16B-2200-0341'in farklı uygulama tanımlarına sahip birden fazla donanım revizyonu mevcuttur:

/04B (PMC-M):Seri 0-C CNC takım tezgahı uygulamaları için standart PMC-M konfigürasyonu. PMC-M, CNC'nin makine arayüzü için temel ladder programın yürütülmesini ve G/Ç Bağlantısı ana işlevini sağlar.

/09A (PMC-M2 Robot ROM IO Bağlantı Kartı):Robot uygulamaları için Next Day Automation tarafından onaylanan daha sonraki bir revizyon. "M2" tanımı, gelişmiş PMC-M yetenek seviyesini tanımlar. Bu varyant, sıra kontrolü ve G/Ç Bağlantısı iletişimi için PMC-M mimarisini kullanan FANUC robot kontrolörlerine hizmet eder.

Uygulama Senaryoları

Seri 0-C CNC PMC kartı hatası:FANUC Serisi 0-C CNC, PMC alarmları geliştirir; makine dizileri yanıt vermeyi durdurur, G/Ç Bağlantısı iletişimi başarısız olur. A16B-2200-0341 arıza olarak tanımlandı. Değiştirme, PMC ladder yürütmesini ve G/Ç Bağlantısı iletişimini geri yükler.

Robot PMC-M2 kartı bakımı:PMC-M2 mimarisini kullanan bir FANUC robot kontrol cihazı, sıra kontrol panosu için A16B-2200-0341/09A'yı gerektirir. /09A revizyonu özellikle kaynak bulmadan önce tanımlanır.

SSS

S1: A16B-2200-0341'deki PMC-M (/04B) ile PMC-M2 (/09A) arasındaki fark nedir?

/04B revizyonu, Seri 0-C CNC uygulamaları için standart PMC-M konfigürasyonudur. /09A, Next Day Automation tarafından robot uygulamaları için onaylanan gelişmiş bir PMC yetenek seviyesi olan PMC-M2 çeşididir. "M2" tanımı, PMC-M tabanına kıyasla daha yüksek program adımı kapasitesini veya genişletilmiş talimat setini belirtir. Yenisini almadan önce daima yüklü revizyonu kart etiketinden onaylayın.

S2: A16B-2200-0341'in değiştirilmesi PMC ladder programının yeniden yüklenmesini gerektirir mi?

A16B-2200-0341, ROM (Salt Okunur Bellek) içerir — PMC sistem yazılımı ve potansiyel olarak makineye özel ladder program içeriği bu kartta saklanır. Kartı boş veya farklı içerikli bir ROM ile değiştirmek, makinenin PMC dizi mantığının yedekten yeniden yüklenmesi gerektiği anlamına gelir. Herhangi bir PMC kartı bakımından önce daima PMC ladder programının yedek bir kopyasını bulundurun.

S3: A16B-2200-0341 ile PMC-M'yi hangi CNC sistemleri kullanıyor?

Fanuc-controller.com A16B-2200-0341'i "özellikle Seri 0-C kontrolörlerle" doğruladı. Seri 0-C nesli (0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF), makine sıra kontrolü için PMC-M mimarisini kullandı. DNC Electronics, bu kartı diğer Seri 0 dönem kartlarıyla birlikte G/Ç Kartı kategorisinde listeliyor.

S4: A16B-2200-0341, FANUC'un kendi CNC sistemlerine özel mi yoksa üçüncü taraf takım tezgahlarına da hizmet verebilir mi?

A16B-2200-0341, CNC platformu olarak FANUC 0-C'yi seçen Japon, Alman, Koreli, İtalyan ve Tayvanlı makine üreticileri de dahil olmak üzere, bu CNC neslini kullanan herhangi bir takım tezgahı üreticisi tarafından üretilen takım tezgahlarına kurulan FANUC Serisi 0-C CNC sistemlerine hizmet eder. Kart, makine üreticisine özel değil, CNC nesline özeldir.

S5: "I/O Link master" işlevi makine açısından pratik açıdan ne anlama geliyor?

G/Ç Bağlantısı, FANUC'un PMC'yi tüm harici G/Ç cihazlarına (operatör paneli anahtarları ve lambaları, makine gövdesi G/Ç üniteleri ve güç manyetik G/Ç kartları) bağlayan seri veriyoludur. Ana olarak A16B-2200-0341, 96 veya 104 makine giriş sinyalinin ve 56 veya 72 çıkış sinyalinin tamamının bu karttan geçtiği anlamına gelir. Bu kart arızalandığında PMC, tüm makine G/Ç'lerine erişimini kaybeder; hiçbir makine işlevi yürütülemez.
