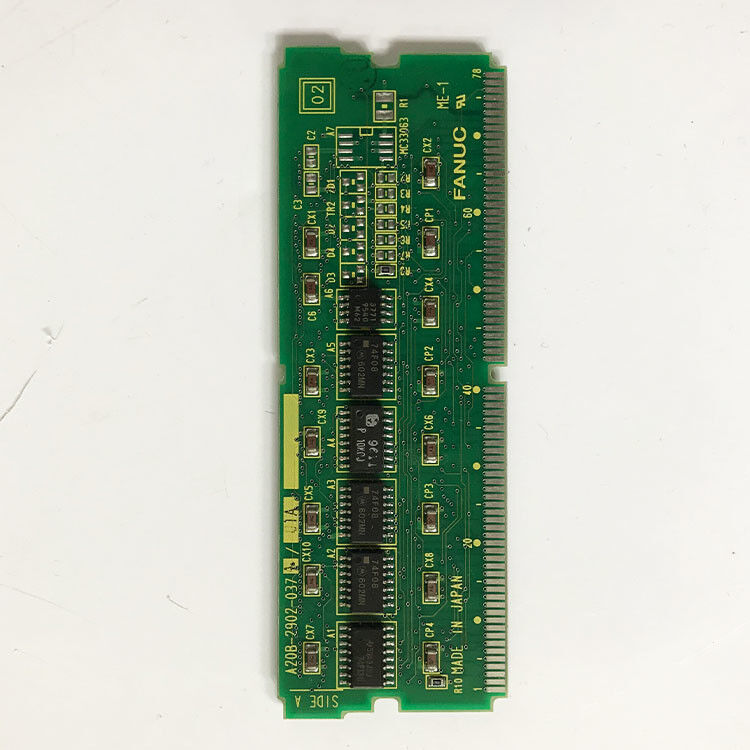

GE Fanuc A20B-2902-0371/02A PCB Modülü Yeni

A20B-2902-0371 | FANUC 4MB FROM Modülü — Flash ROM / CNC Sistem Yazılımı / Kalıcı Program Depolama / A20B-2902 Serisi

KİMDEN — CNC'nin Geçici Olmayan Yazılım Havuzu

Herhangi bir FANUC CNC'de üç tür bellek farklı roller üstlenir. FROM (Flaş Salt Okunur Bellek) en temel olanıdır: CNC'nin neler yapabileceğini tanımlayan CNC sistem yazılımını saklar.

Mağazalardan neler:

• CNC işletim yazılımı:G kodu yorumlayıcısı, hareket hesaplama motoru, servo koordinasyonu, ekran yönetimi ve tüm temel CNC fonksiyonları, FROM'da yerleşik yazılım olarak mevcuttur. Bu yazılım olmadan CNC atıl bir donanımdır.
• Seçenek yazılım paketleri:Ek CNC yetenekleri (hassas kılavuz çekme, yüksek hızlı kontur oluşturma, AI kontur kontrolü ve diğer yazılım seçenekleri) ek FROM içeriği olarak saklanır. Etkinleştirilen her seçeneğin FROM'da bu özelliği etkinleştiren karşılık gelen yazılımı vardır.
• Makro programlar ve özel işlevler:Bazı yapılandırmalarda, kalıcı makro programlar (PMC verileri, alt programlar), kalıcı saklama için FROM'da bulunur.

FROM tasarımı gereği uçucu değildir. DRAM'den (güç kesildiğinde tüm içeriği kaybeder) ve pil destekli SRAM'den (yedek pil arızalanırsa içeriği kaybeder) farklı olarak FROM, içeriğini herhangi bir güç veya pil desteği olmadan süresiz olarak korur.

Temel Özellikler

A20B-2902 Bellek Modülü Ailesi

A20B-2902 serisi, FANUC CNC sistemleri için takılabilir bellek modüllerini kapsar. Bu serideki farklı modüller farklı rollere hizmet eder:

DRAM modülleri:CPU için geçici çalışma belleği. Bu serinin önceki bir serisinde açıklanan A20B-2902-0020 (4 MB DRAM), CNC işlemcinin çalışma zamanı işlemi için ihtiyaç duyduğu hızlı çalışan belleği sağlar.

Modüllerden:Geçici olmayan yazılım depolama. A20B-2902-0371 (4MB FROM), CPU'nun önyükleme sırasında DRAM'e yüklediği sistem yazılımını saklar. FROM kapasitesi, ne kadar yazılımın ve kaç seçeneğin yüklenebileceğini belirler.

Bitişik FROM modülü:A20B-2902-0080 (4MB FROM / 512K SRAM), aynı A20B-2902 ailesindeki farklı bir FROM modülünü temsil eder; farklı bir CNC konfigürasyonu için FROM ve SRAM'ı tek bir modülde birleştirir.

A20B-2902-0371, hizmet verdiği CNC neslinin yazılım ayak izine uygun 4 MB'lık özel FROM depolama alanı sağlar.

Uygulama Senaryoları

CNC FROM modülü hatası:FANUC CNC, önyükleme sırasını tamamlayamıyor; sistem, yazılım yükleme sırasında bir FROM hata alarmıyla duruyor. A20B-2902-0371, arızalı modül olarak tanımlandı. Değiştirme, sistem yazılımı yükünü ve normal CNC önyüklemesini geri yükler.

CNC yazılım güncellemesi:FANUC CNC sistemi, yazılımın yeni bir sürüme güncellenmesini gerektirir. Güncellenen yazılım, yedek A20B-2902-0371 FROM modülüne yazılmıştır. Eski modül kaldırılır ve güncellenen modül yüklenir; CNC yeni yazılım sürümüyle önyüklenir.

SSS

S1: A20B-2902-0371'in değiştirilmesi CNC parametrelerini veya parça programlarını siler mi?

Hayır. CNC parametreleri ve parça programları, FROM'dan ayrı bir modül olan SRAM'de (pil destekli RAM) saklanır. FROM modülünün değiştirilmesi SRAM içeriğini etkilemez. Yeni A20B-2902-0371 takıldıktan sonra CNC, yeni FROM modülündeki yazılımı kullanarak önyükleme yapar ve sağlam SRAM'den parametreleri okur.

S2: A20B-2902-0371'deki yazılım sahada yeniden yazılabilir mi?

FROM (Flash ROM) elektriksel olarak silinebilir ve yeniden yazılabilir — "Flash" bu silinebilir flash bellek teknolojisini ifade eder. Bununla birlikte, FANUC CNC sistemlerinde FROM modülünün yeniden programlanması, özel FANUC önyükleme yükleyici yazılımı ve onaylı bir güncelleme prosedürü gerektirir. FROM modüllerinin sahada yeniden programlanması rutin bir bakım görevi değildir; FANUC tarafından sağlanan araçlar ve prosedürler kullanılarak resmi CNC yazılım güncellemeleri sırasında yapılır.

S3: A20B-2902-0371 FROM modülünü hangi CNC sistemleri kullanıyor?

A20B-2902 serisi FROM modülleri, A20B-2902 modüler bellek mimarisini kullanan FANUC CNC nesillerine hizmet eder. Bitişikteki A20B-2902-0080'i (4 MB FROM/512K SRAM, Seri 16/18 Model B için birden fazla kaynak tarafından onaylanmıştır) temel alan A20B-2902-0371, benzer veya daha yeni bir Seri 16/18/21 dönemi CNC platformuna hizmet eder. Belirli CNC'nin donanım belgelerinden onaylayın.

S4: A20B-2902-0371 (4MB FROM) ile A20B-2902-0020 (4MB DRAM) arasındaki fark nedir?

Her ikisi de 4MB A20B-2902 serisi modüllerdir ancak temel olarak farklıdır:

• A20B-2902-0020: DRAM — geçici, hızlı, çalışan bellek. Kapatıldığında içerik kayboluyor.
• A20B-2902-0371: KİMDEN — kalıcı, flash bellek. İçerik, güç olmadan kalıcı olarak tutuldu. Yazılımı depolar; DRAM'in yerini alamaz ve bunun tersi de geçerlidir.

S5: CNC'ye güç verilirken FROM modülü çıkarılırsa ne olur?

CNC çalışırken FROM'un kaldırılması ani bir sistem hatasına neden olur; CPU, yürütmekte olduğu yazılıma erişimini kaybeder. CNC, potansiyel olarak bir sistem alarmıyla çökecektir. Bellek modüllerini çıkarmadan veya takmadan önce daima CNC'yi tamamen kapatın. Bazı FROM modülleri yalnızca geçerli FANUC kapatma prosedürünü takiben CNC temiz bir şekilde kapatıldıktan sonra çıkarılmalıdır.
