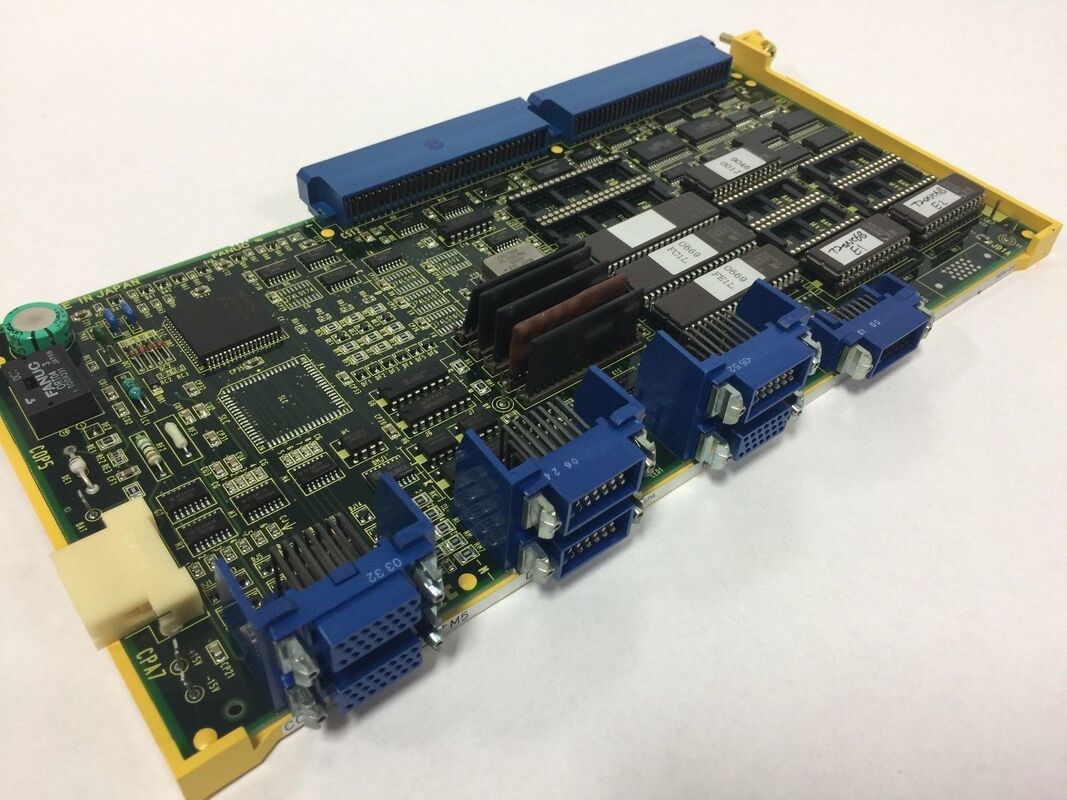

FANUC A16B-1212-0211 Bellek kartının şematik devre şeması Model 0

A16B-1212-0211 | FANUC Serisi 0-C (F0C) Bellek Kartı PCB — Program / PMC / Sistem Belleği / 0-MC / 0-TC CNC

0-C CNC Serisindeki Bellek Kartı — Ne İşe Yarar?

FANUC Serisi 0-C (F0C) CNC mimarisinde bellek kartı, CNC'nin çalışması için ihtiyaç duyduğu tüm verileri saklayan ve sunan karttır:

CNC sistem yazılımı:CNC'nin G kodunu nasıl yorumladığını, eksen hareketini nasıl yönettiğini, iş milini nasıl kontrol ettiğini ve operatör arayüzünü nasıl yönettiğini tanımlayan, makinede çalıştırılabilir ürün yazılımı; tümü bellek kartından yüklenir.

PMC merdiven programı:Soğutma sıvısını, takım değiştiricileri, kapı kilitlerini ve tüm makine çevre birimlerini kontrol eden makine sıralama mantığı (yerleşik PLC programı). Ladder programı hafıza kartında saklanır ve her PLC tarama döngüsünde buradan yürütülür.

CNC işleme programları:Operatör veya programcı tarafından oluşturulan ve CNC'nin program hafıza alanında saklanan parça programları. Bellek kartının kapasitesi, CNC'nin kaç tane ve ne kadar büyük bir program kütüphanesini tutabileceğini belirler.

Parametreler:Genel bir CNC kontrolünün kurulu olduğu belirli makineyle doğru şekilde davranmasını sağlayan makineye özel konfigürasyon verileri (eksen atamaları, telafi değerleri, hız limitleri ve PMC verileri).

A16B-1212-0211, F0C CNC sistemi için tüm bu verileri taşıyan hafıza kartıdır.

Önemli Ürün Bilgileri

Bellek Kartı Çeşitleri — Bağlamda 0210, 0211, 0216

0-C Serisi, A16B-1212-021x serisindeki her biri biraz farklı özelliklere sahip birden fazla bellek kartı çeşidi kullandı:

A16B-1212-0210:Seri iş mili çıkışı olmayan temel 0-C bellek kartı. Sürücünün doğrudan paralel arayüzü üzerinden dijital servo ve iş mili sürücülerini çalıştırır. 128KB'ye kadar program belleğini, PMC-L'yi, tek renkli grafikleri ve RS-232C iletişimini destekler.

A16B-1212-0211:Aynı 021x bellek kartı ailesinin bir çeşidi olup, özel bellek kapasitesi ve arayüz özellikleri kombinasyonuyla F0C CNC kontrol konfigürasyonlarına hizmet eder.

A16B-1212-0216:0-C seri bellek kartı, CNC'nin FANUC'un yeni nesil seri iş mili sürücüleri ile dijital seri bağlantı aracılığıyla iletişim kurmasına olanak tanıyan bir fiber optik seri iş mili arayüzü ekler.

Uygulama Senaryoları

F0C CNC hafıza kartı arızası:FANUC 0-MC işleme merkezi, sistem alarmları, özellikle de bellek bütünlüğü hatalarını gösteren RAM eşlik alarmları (910 veya 911) geliştirir. Güç kaynağının ve kart yerleşiminin doğru olduğu onaylandıktan sonra A16B-1212-0211 bellek kartı arıza olarak tanımlanır. Yedeklemeden makinenin PMC programı ve CNC parametreleriyle yüklenen yedek kart, makineyi tam çalışma durumuna geri getirir.

Bellek kartının önleyici değişimi:CNC yenilemesi yapılan bir 0-TC torna merkezinin hafıza kartı, sistematik bileşen yenilemesinin bir parçası olarak değiştirildi. Yeni A16B-1212-0211, içerik makine üreticisinin yedeğinden yeniden yüklendiğinden, herhangi bir PMC yeniden programlaması veya parametre yeniden girişi gerektirmeden bellek kartının hizmet ömrünü sıfırlar.

SSS

S1: A16B-1212-0211 değiştirildiğinde CNC programlarına ne olur?

Bellek kartının pil destekli RAM'inde saklanan programlar ve parametreler, kart değiştirildiğinde kaybolur; yeni kart, makineye özel içerikle birlikte gelmez. Değiştirmeden önce, tüm CNC programlarını, takım ofsetlerini, iş parçası ofsetlerini, makine parametrelerini ve PMC ladder programını harici bir cihaza (RS-232C yedekleme bilgisayarı, hafıza kartı, eski 0-C sistemleri için bant kaseti) yedekleyin. Yedek kartı taktıktan sonra yedeklenen tüm verileri geri yükleyin.

S2: PMC programı yedek A16B-1212-0211'e nasıl yüklenir?

0-C için PMC ladder programı tipik olarak özel PMC ROM yongalarında veya bir PMC program yedekleme dosyasında tutulur. Makinenin PMC programı ayrı bir PMC kartındaki (PMC-M gibi) ROM yongalarında saklanıyorsa, bellek kartı değiştirildiğinde program kaybolmaz. PMC programı bellek kartının RAM'inde kayıtlıysa, yeni kartı taktıktan sonra programı bir yedekten geri yükleyin. Orijinal makine üreticisinin yedeğinin artık mevcut olmadığı makineler için, PMC programının makinenin belgelerinden yeniden oluşturulması gerekebilir.

S3: 0-C Serisi CNC'de RAM eşlik alarmı (910 veya 911) neyi gösterir?

RAM eşlik alarmı 910, CNC'nin veri RAM'inde bir eşlik hatasını belirtir ve alarm 911, program RAM'inde bir eşlik hatasını belirtir. Her ikisi de bellek bütünlüğü arızasına işaret ediyor; ya bellek kartındaki RAM yongalarında arıza oluştu ya da bellek kartının pili arızalandı ve pil destekli RAM'in güç kesintisi sırasında verilerini kaybetmesine izin verdi. Bellek kartının arızalandığı sonucuna varmadan önce ilk olarak yedek pil voltajını kontrol edin.

S4: 0-C Serisinde PMC-L ile PMC-M arasındaki fark nedir ve seçim bellek kartını etkiler mi?

PMC-L (Merdiven), 0-C bellek kartının içine yerleştirilmiş daha basit PMC çeşididir; ayrı bir PMC kartı olmadan temel makine sırası işlevlerini yerine getirir. PMC-M (Master), daha karmaşık makine sırası mantığı için ayrı bir özel PMC kartı (A16B-1211-0910 gibi) kullanan daha yetenekli bir PMC çeşididir. PMC-M kullanan sistemlerde, bellek kartının yerleşik PMC-L işlevi kullanılmaz ve PMC programı, A16B-1212-0211 yerine ayrı PMC kartında bulunur. Makinenin hangi PMC türünü kullandığını bilmek, özellikle bellek kartından hangi program yedeklemesinin gerekli olduğunu belirler.
