Mitsubishi MC1619-1 | M3/MC Serisi Baskılı Devre Kartı (BDK) MELDAS M300 CNC için — Parça No. A3002, Yeni ve Yenilenmiş Mevcut

Genel Bakış

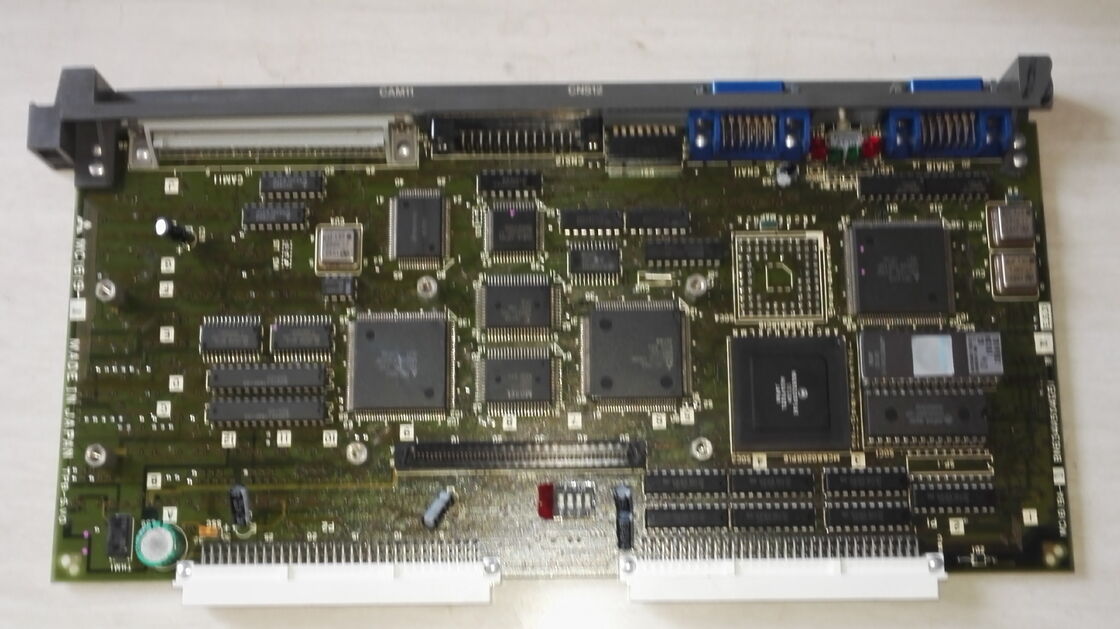

Mitsubishi MC1619-1 (katalog kodu A3002), Mitsubishi MELDAS M300 CNC kontrol platformu için tasarlanmış M3/MC serisi bir baskılı devre kartıdır.

M3/MC kart ailesindeki tüm BDK'lar gibi, bu da uygulamaya özel bir bileşendir — M300 sisteminin kontrol mimarisi içinde belirli bir işlev için yapılandırılmıştır ve uyumluluk onayı yapılmadan diğer CNC nesillerinin kartlarıyla değiştirilemez.

MELDAS M300 serisi, CNC tarihinde önemli bir yere sahiptir: 1986'da dünyanın ilk 32-bit CNC işlemcisi olarak tanıtılan bu seri, 1980'lerin sonları ve 1990'ların başlarında yüksek performanslı makine aleti kontrolü için bir ölçüt belirlemiştir.

O döneme ait M300 donanımlı tornalama merkezleri, işleme merkezleri ve çok eksenli makinelerin çoğu, platformun sağlam yapısı ve yedek kartların sürekli bulunabilirliği sayesinde bugün hala üretim ortamlarında çalışır durumda olup, MC1619-1 de tam olarak bunu sağlamaktadır.

M300 sistemindeki bir BDK arızalandığında, makine durur.

Bir kartın donanımında arıza olduğunda işlevi geri getirecek bir geçici çözüm veya parametre ayarı yoktur. Doğru yedek kartı tedarik etmek — takılı kartın etiketine göre doğrulanmış bir parça numarası eşleşmesiyle — üretime geri dönmenin doğrudan yoludur.

MC1619-1, yeni (A3002) ve fabrika testinden geçmiş yenilenmiş (MC1619-1-EX, A3002EX) durumlarda mevcuttur; yenilenmiş varyant, yetkili Mitsubishi onarım teknisyenleri tarafından tamamen değerlendirilmiş ve orijinal spesifikasyonlara geri yüklenmiştir.

Anahtar Ürün Bilgileri

MELDAS M300 Platformu — MC1619-1 Bağlamı

M300 serisi, 1986'daki tanıtımından 1994'teki durdurulmasına kadar olan dönemin büyük bölümünde Mitsubishi Electric'in amiral gemisi CNC kontrol sistemiydi.

O dönemde endüstri standardı 16-bit iken 32-bit işlemci mimarisi etrafında inşa edilen M300, o dönemin yüksek performanslı makine aletlerinin ihtiyaç duyduğu işlem hızı ve çok eksenli koordinasyon yeteneğini sunuyordu.

Yerini, M300'ün yeteneğini sürdüren ancak sürücü kabini tasarımını yoğunlaştıran M500 serisi aldı.

M3/MC devre kartı ailesi, M300'ün kontrol fonksiyonlarını uygulayan donanım katmanıdır.

Aile, CNC kontrol görevlerinin tam yelpazesini kapsayan kartları içerir: ana CPU ve bellek kartları, ekran arayüz kartları, sistem ROM kartları, sıralı cihaz kartları, arka panel ve ara bağlantı grupları ve özel fonksiyon kartları.

Her kart, MC-ön ekli seride benzersiz bir parça numarasına sahiptir ve M300 kontrol kabininin arka panelinde tanımlanmış bir yuvaya veya konuma yerleştirilir.

MC1619-1, M300 sistemindeki belirli rolü, fiziksel kurulum ve kurulu olduğu makineyle ilişkili sistem belgeleriyle onaylanan bir bileşen olarak bu aileye uyar.

Mitsubishi Electric'in MEAU yedek parça portalı ve servis ağı, M300 donanımlı makineleri uzun hizmet ömürleri boyunca desteklemek amacıyla M3/MC kart ailesinin bulunurluğunu sürdürmektedir — bu, hem kurulu tabanın devam eden etkinliğini hem de tüm M300 donanımlı makineleri aynı anda yükseltmenin pratik imkansızlığını yansıtan bir eski destek taahhüdüdür.

Yeni vs. Yenilenmiş — Doğru Tedarik Koşulunu Seçme

MC1619-1, Mitsubishi Electric'in yetkili parça ağı tarafından onaylanmış iki tedarik koşulunda mevcuttur.

Yeni koşul (A3002), orijinal, onarılmamış, fabrika çıkışlı karttır — M300'ün üretim süresi boyunca yeni bir makineye takılmış olabilecek aynı bileşendir.

Yeni kartlar tam fabrika spesifikasyonlarına sahiptir ve yetkili Mitsubishi parça ağı aracılığıyla mevcut olduğunda, üreticinin yedek parçalar için geçerli garanti koşullarını taşır. Parçanın yeni olarak mevcut olduğu ve bütçenin izin verdiği makineler için, yeni koşul maksimum başlangıç hizmet ömrü beklentisi sunar.

Yenilenmiş koşul (MC1619-1-EX, A3002EX), iade edilmiş, değerlendirilmiş, gerektiğinde onarılmış ve Mitsubishi Electric'in yetkili onarım teknisyenleri tarafından orijinal fabrika spesifikasyonlarına göre test edilmiş bir karttır.

Mitsubishi'nin yenilenmiş kartları, stoklara geri dönmeden önce yeni kartlarla aynı elektriksel ve fonksiyonel spesifikasyonları karşıladıklarını doğrulamak için test edilir.

Yenilenmiş varyant, Mitsubishi'nin yenilenmiş parçalar üzerindeki bir yıllık garantisiyle desteklenir — onarım işinin üçüncü taraf bir onarım dükkanı yerine OEM'in kendi teknik personeli tarafından yapıldığı göz önüne alındığında anlamlı bir güvencedir.

Üretim ortamlarında çalışan ve kesinti süresi maliyetini en aza indirmeyi önceliklendiren M300 makineleri için, özellikle yeni stoğu M300'ün durdurulmasından bu yana geçen on yıllar boyunca tükenmiş olan kartlar için, yenilenmiş varyant genellikle stok bulunabilirliğine daha hızlı bir yol sunar.

Sipariş sırasında her iki koşulun da bulunurluğunu onaylayın, stok seviyeleri dalgalanır.

Doğru Kartı Tanımlama — Parça Numarası Doğrulaması

Herhangi bir M300 BDK yedeğini sipariş etmeden önceki en önemli adım, arızalı kartın etiketindeki parça numarasının doğrudan fiziksel olarak doğrulanmasıdır.

M3/MC serisi, MC415, MC431, MC721, MC943A, MC0119, MC161-1, MC1619-1 ve diğerleri gibi benzer ön ek yapılarına sahip birçok kart içerir — işlevleri farklıdır ve yüzeysel parça numarası benzerliklerine rağmen değiştirilemezler.

Takılı karttaki MC1619-1 etiketi, A3002 katalog koduyla çapraz referanslandırılarak doğru yedek parça doğrulanır.

Eşdeğer MC16191 (tire olmadan) tanımlamaları, bazı tedarik ve veritabanı sistemlerinde parça numarası alanlarında tireleri desteklemeyen durumlarda görülen, noktalama işareti olmadan referans verilen aynı parçadır.

Arızalı kartın etiketi hasarlı, eksik veya okunaksız olduğunda, doğru yedek parçayı tanımlamak makinenin bakım belgelerine — özellikle makinenin M300 varyantının donanım bağlantı ve parça kılavuzuna erişim gerektirir.

Yalnızca fiziksel form faktörüne dayanarak ikame etmeye çalışmak M3/MC serisinde güvenilir değildir, çünkü birden fazla kart aynı mekanik zarfı paylaşırken farklı işlevler gerçekleştirir.

Taşıma, ESD Koruması ve Kurulum

MC1619-1 dahil olmak üzere tüm M3/MC serisi BDK'lar, statik hassasiyetli elektronik montajlardır. Elektrostatik deşarj (ESD) hasarı, endüstriyel elektronikte erken BDK arızasının önde gelen nedenlerinden biridir ve özellikle sinsi bir durumdur çünkü ESD hasarı hemen bir arıza üretmeyebilir — bunun yerine hasar verici olaydan aylar sonra aralıklı arızalar veya hizmet ömrünün azalması olarak ortaya çıkan gizli hasar üretebilir.

Doğru taşıma prosedürü, bilinen bir toprağa bağlı bir ESD bilekliği, bir ESD-güvenli çalışma yüzeyi ve nakliye sırasında antistatik ambalaj gerektirir. Kart, yalnızca kurulumdan hemen önce ESD çantasından çıkarılmalıdır.

Arızalı kart çıkarılmadan ve yedek kart takılmadan önce M300 kontrol kabini gücü tamamen izole edilmeli ve kapatıldığı doğrulanmalıdır — M300 kartlarının sıcak değiştirilmesi desteklenmez ve hem karta hem de kontrol kabininin arka paneline zarar verme riski taşır.

Kurulumdan sonra, bazı kart yedeklerinin BDK'nın M300'ün bellek mimarisindeki rolüne bağlı olarak parametre tutma özelliğini etkileyebileceği için, üretime devam etmeden önce makinenin parametreleri makine üreticisinin veya operatörün yedeğiyle doğrulanmalıdır.

SSS

S1: MC1619-1'in makinem için doğru yedek parça olduğunu nasıl onaylarım?

Arızalı kartın etiketinde basılı olan parça numarasını doğrudan okuyun — kart etiketi kesin tanımlamadır. A3002 katalog kodunun eşleştiğini doğrulamak için etiket numarasını Mitsubishi'nin M3/MC serisi parça kataloğu veya makinenin donanım bakım kılavuzu ile çapraz referanslayın.

Yalnızca kart konumuna veya fiziksel görünüme güvenmeyin, çünkü M3/MC serisindeki birden fazla kart benzer form faktörlerini paylaşır. Kart etiketi hasarlıysa, makinenin bağlantı kılavuzuna başvurun veya makine modeli ve seri numarasıyla Mitsubishi Electric'in parça destek ekibiyle iletişime geçin.

S2: MC1619-1 (A3002) ile MC1619-1-EX (A3002EX) arasındaki fark nedir?

MC1619-1 (A3002) orijinal fabrika spesifikasyonunda yeni, onarılmamış bir karttır. MC1619-1-EX (A3002EX) yenilenmiş varyanttır — test edilmiş, gerektiğinde onarılmış ve Mitsubishi Electric'in yetkili teknisyenleri tarafından orijinal spesifikasyonlara göre yeniden doğrulanmış iade edilmiş bir karttır. Yenilenmiş kartlar, Mitsubishi'nin bir yıllık yenilenmiş parça garantisiyle desteklenir.

Çoğu bakım uygulaması için her iki koşul da elektriksel olarak eşdeğerdir; seçim genellikle bulunurluk ve maliyete bağlıdır, yenilenmiş kartlar genellikle eski parça numaralarında daha iyi stok bulunurluğu sunar.

S3: M300 CNC 1994'te durduruldu — yedek kartlar hala temin edilebilir mi?

Evet. Mitsubishi Electric, kurulu makine tabanlarını destekleme taahhüdünün bir parçası olarak, platformun üretim ömrünün sona ermesinden çok sonra bile eski CNC nesilleri için yedek parça bulunurluğunu sürdürmektedir.

M300 serisi kartlar, stok durumuna bağlı olarak yeni ve yenilenmiş koşullarda yetkili Mitsubishi Electric Americas (MEAU) parça portalı ve servis ağı aracılığıyla temin edilebilir.

Belirli parça numaralarının bulunurluğu zamanla değişir ve ihtiyaç anında doğrulanmalıdır. Üçüncü taraf CNC parça tedarikçileri de genellikle test edilmiş fazla veya onarılmış durumda M300 serisi kart stokları bulundurur.

S4: Bir M3/MC serisi BDK'yı değiştirmeden önce CNC parametreleri yedeklenmeli mi?

Evet, her zaman. Herhangi bir kart değişimi öncesinde parametre yedeklemesi, kartın belirli işlevinden bağımsız olarak CNC sistemlerinde standart bir uygulamadır. M300'de, NC parametreleri, PLC programları ve takım verileri, M3/MC mimarisinin belirli kartlarındaki pille desteklenen RAM'de saklanır.

Bu bellek yapısının bir parçasını oluşturan bir kartı değiştirmek — veya sistemden güç kesilmişken herhangi bir kartı değiştirmek — mevcut bir yedeklemenin ortadan kaldırdığı parametre kaybı riski taşır.

Bir yedekleme mevcut değilse, üretim güvenli bir şekilde devam etmeden önce makinenin parametreleri makine üreticisinin orijinal belgelerinden manuel olarak yeniden girilmelidir.

S5: MC1619-1'i taşırken hangi ESD önlemleri gereklidir?

MC1619-1, tüm M3/MC serisi BDK'lar gibi statik hassasiyetli bir montajdır. Kartı taşırken her zaman doğrulanmış bir toprak toprağına bağlı topraklı bir ESD bilekliği kullanın. ESD-güvenli bir mat üzerinde çalışın.

Kurulum anına kadar kartı antistatik ambalajında tutun. Arızalı kartı çıkarmadan veya yedek kartı takmadan önce M300 kontrol kabininin kapalı olduğundan ve ana kesicinin kilitlendiğinden emin olun.

Kartın bileşen tarafına veya konektör kontaklarına çıplak elle dokunmaktan kaçının.

Bu önlemler, arızalı kartın çıkarılması ve yedek kartın takılması için geçerlidir — kurulum sırasında yeni bir karta ESD hasarı, orijinal arıza kadar maliyetlidir.
