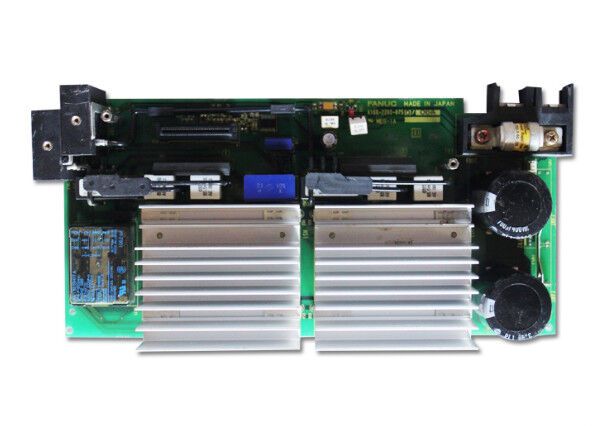

A16B-2202-0753 Fanuc A16B22020753 Tahta iyi durumda test edildi

A16B-2202-0753 FANUC Alfa SVM2-12/12 Servo Amplifier PCB Type-A & FSSB Arayüzü / 24VDC Mantığı / Aşırı Akım & Aşırı Koruma

SVM2-12/12 2 Eksen, Bir Modül

FANUC Alpha SVM2-12/12 iki eksenli bir servo amplifikatör modülüdür. "SVM2" bir fiziksel konumda iki eksen anlamına gelir. "12/12" iki eksten her biri için 12A sürekli nominal çıkış akımı gösterir.Her iki servomootor ∙ her bir eksende bir ∙ bağımsız olarak çalışır, ama aynı paylaşılan DC otobüs bağlantısından modülün içinde.

A16B-2202-0753 bu modülün içindeki basılı devre tahtasıdır. CNC'den gelen servo komutlarını yorumlayan kontrol elektronikleri, her iki eksen için mevcut kontrol döngüsünü çalıştırır.Süreç kodlayıcısı geri bildirimi, koruma mantığını yürütür ve güç cihazlarına geçit tahrik sinyalleri üretir.

Ana Özellikler

Koruma Özellikleri

A16B-2202-0753 her iki eksen kanalı için koruma uyguluyor:

Aşırı akım koruması:Güvenli sınırları aşan çıkış akımı tespit eder ve güç cihazları hasar görmeden önce sürücüyü çalıştırır.

Aşırı gerilim koruması:DC otobüs voltajını izler. Eğer otobüs voltajı nominal maksimumdan (regenerasyon veya güç geçici) yükselirse, koruma devri tetiklenir.

Kısa devre koruması:Motor terminallerinde veya motor kablosunda düşük impedans hatası tespit eder ve etkilenen eksen çıkışını derhal devre dışı bırakır.

Aşırı sıcaklık koruması:Eğer sıcaklık alarm eşiğine ulaşırsa, ısı hasarı oluşmadan önce çalıştırılır.

Uygulama Senaryoları

SVM2-12/12 PCB hatası:İki eksenli bir servo amplifikatör modülü, temizlenemeyen bir eksen alarmı oluşturur. Kablolama tahtası ve güç cihazları doğru bir şekilde test edilir. A16B-2202-0753 kontrol PCB'si hata kaynağı olarak belirlenir.Değiştirme her iki eksen kanalını geri yükler..

FSSB'den tip A'ya sistem:Tip A servo sürücülerine sahip bir işleme merkezi, FSSB-uygun bir yedek SVM2-12/12 ile yükseltilmiştir.

Sık Sorulan Sorular

S1: A16B-2202-0753, SVM2-12/12'deki kablolama tahtası mı yoksa kontrol PCB'si mi?

A16B-2202-0753, kontrol PCB'si (elektronik işlem katmanı). Kablolama panosu pasif konektör arayüz katmanı A16B-2202-0750,DC otobüsüne fiziksel bağlantıları işleyen ayrı bir kart, motor kabloları, kodlayıcı konektörleri ve CNC arayüz kablosu.

S2: A16B-2202-0753'ü değiştirmek servo parametrelerinde değişiklik gerektirir mi?

Servo parametreleri (eksen kazançları, kodlayıcı tipi, akım sınırları) CNC'nin ana parametreler belleğinde depolanır, servo amplifier PCB'de değil.A16B-2202-0753'ü değiştirmek, CNC'nin parametre setini etkilemeden kontrol donanımını geri yükler.Değiştirme takımı monte edildikten sonra, makineyi tam üretim döngülerine geri döndürmeden önce tüm ekselerin düşük hızda servo hazırlık durumuna ulaştığını kontrol edin.

S3: SVM2-12/12'nin çalıştığı DC otobüs voltajı nedir?

SVM2-12/12, PSM (Güç Tedarik Modülü) tarafından sağlanan DC otobüsünden yararlanır ve 200VAC girişinden 283VVDC sağlar.Özellikte belirtilen 24VDC, yalnızca kontrol panosunun mantık/ arayüz kaynağıdır.Motor çıkış aşaması yüksek voltajlı DC otobüsünden çalışır.

S4: Tüm SVM2-12/12 modülünü çıkarmadan A16B-2202-0753 bağımsız olarak değiştirilebilir mi?

PCB, SVM2-12/12 modülünün bir iç bileşenidir. A16B-2202-0753'e erişmek için modül sürücü dolabından çıkarılmalı ve açılmalıdır.PCB, kablo kartı modül evinde kalırken çıkarılabilir ve değiştirilebilir. Yeniden montaj edildikten sonra, modül yeniden kurulur ve test edilir. Modülü tamamen çıkarmak gerekir, ancak değiştirmek için modülün dışında herhangi bir kablolama gerekmez.

S5: SVM2 serisindeki A16B-2202-0750, 0751, 0752 ve 0753 arasındaki fark nedir?

Bunlar farklı SVM2 akım derecelendirme konfigürasyonları için farklı paneller:

• A16B-2202-0750: SVM2-12/12 için kablolama tahtası
• A16B-2202-0751: SVM2-12/20 için kablolama paneli
• A16B-2202-0752: SVM2-20/20 için kablolama paneli
• A16B-2202-0753: SVM2-12/12 için kontrol PCB (tip-A ve FSSB)

Kablolama panelleri (0750?? 0752) farklı akım seviyeleri için fiziksel konektör konfigürasyonlarını ele alır. A16B-2202-0753, kablolama panelleri değil, kontrol panelleri.Yanlış parça türünü almamak için tam parça numarasına göre sipariş verin.
