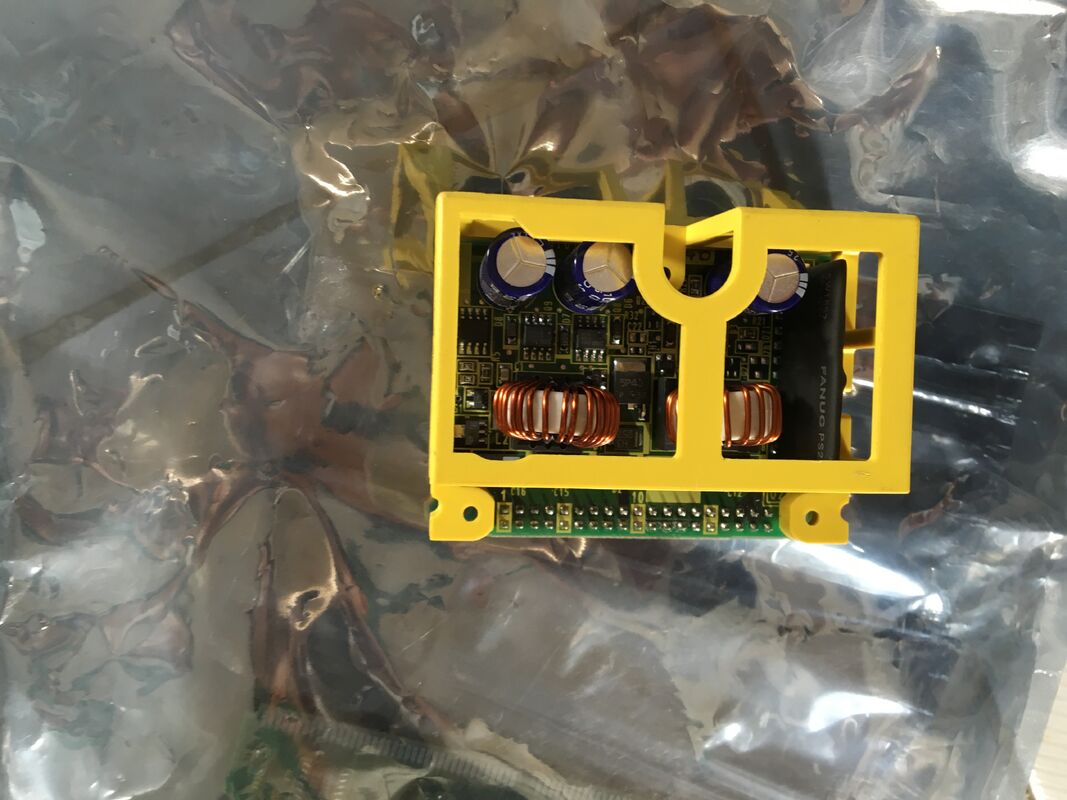

Fanuc A350-8101-T184 devre kartı

A350-8101-T184 FANUC CNC PCB Modülü 7 Bölümlü LED / 24VDC / 15A / IP67 / Endüstriyel Dereceli Kapalı Tasarım

A350 Üretim Numarası FANUC'un PCB İç Referansı

FANUC'un parça numaralandırması, birkaç önek sözleşmesini kullanır.A350 önekFANUC'un PCB üretimi numaralarını tanımlar. FANUC'un özel PCB tasarımlarını devre kartı üretim düzeyinde tanımlamak için kullandığı iç çizim referansı.A350 numaralı PCB'ler orijinal

FANUC tarafından tasarlanan ve ticari ürünleri ile ilişkili tablolar.

A350-8101-T184, FANUC CNC makine uygulamalarında kullanılan böyle bir üretim referanslı PCB'dir.

Ana Özellikler

7 Bölümlü LED Ekranı

7 segmentli LED ekran, PCB'nin montaj yerinde doğrudan görünür bir sayısal veya alfanümerik durum göstergesi sağlar.7 bölümlü LED ekranlar genellikle:

Alarm kodu:Servo amplifikatörler ve spindle amplifikatörleri, bir alarm aktif olduğunda hata kodlarını göstermek için 2 basamaklı 7 segmentli LED'ler kullanır.Güçlendiricinin LED ekranında görülebilen kod, CNC operatör ekranına erişim gerektirmeden hatayı doğrudan tanımlar.

Durum göstergeleri:Normal çalışma durumları, hazırlık durumları ve başlatma ilerlemesi, tanımlanmış LED segment desenleri ile belirtilebilir.

Teşhis göstergesi:İşe koyma veya sorun giderme sırasında, 7 segmentli ekran, bir dizüstü bilgisayar veya harici monitör gerektirmeden donanımdaki birinci seviye bir teşhis göstergesi sağlar.

Uygulama Senaryoları

LED durumlu CNC makine paneli I/O:CNC makine aracı, A350-8101-T184'ü çalışma alanına yakın bir mühürlü kabına monte eder.Operatör tarafından ana CNC paneline bakmadan okunur.

Sürücü modülünün durumunu göster:Makinenin içindeki bir FANUC tahrik modülü, ön yönlü LED durum PCB olarak A350-8101-T184'ü içerir.Panelin IP67 derecesi, bu makine yapılandırmasında sürücü alanına ulaşan soğutma suyu sisinden korur.

Makine yedek PCB:Bir CNC makinesi, A350-8101-T184 PCB'ye kadar izlenen bir hatayı geliştirir. IP67 ve 7 segmentli LED özelliklerine uyan yedek tablo, tam makine işlevini geri getirmek için monte edilir.

Sık Sorulan Sorular

S1: A350 önek A16B veya A20B FANUC parça numaralarına kıyasla neyi gösterir?

A350 önek, FANUC PCB üretim (resim) numarasını tanımlar. FANUC'un üretim sürecinde kullanılan bir iç devre kartı tasarım referansı.A16B ve A20B önekleri, sipariş vermek için kullanılan ticari parça numaralarıdır.Bir A350 kartı, farklı bir parça numarası olan ticari bir montajla karşılık gelebilecek veya doğrudan A350 üretim numarası altında depolanıp tedarik edilebilecek FANUC tarafından tasarlanmış orijinal bir PCB'dir.

S2: Neden bu PCB'nin standart PCB koruması yerine IP67 korumasına ihtiyacı var?

PCB'nin soğutma sıvısı püskürtmesine, yıkama suyuna veya kesim alanından gelen metal parçacık kirliliğine maruz kalabileceği bir ortama monte edildiğinde IP67 koruması gereklidir.Çoğu CNC denetleyici PCB tamamen mühürlü dolaplarda kaplıdır ve IP67 gerektirmezA350-8101-T184'ün IP67 derecesi, makinede monte edilmiş mühürlü bir hücrenin içinde, makinenin gövdesinde daha açık bir montaj yeri için tasarlandığını göstermektedir.veya çevresel maruziyetin çalışma koşulunun bir parçası olduğu bir panel pozisyonunda.

S3: A350-8101-T184 için 24VDC kaynağı doğrudan CNC güç kaynağından gelebilir mi?

Evet, eğer CNC güç kaynağının 24 VTC rayı, A350-8101-T184'ün 15 A akım talebini sistemdeki diğer tüm 24 V yüklerle birlikte karşılamak için yeterli kapasiteye sahipse.Toplam 24V yük, güç kaynağının değerine yaklaşırsa, yüksek akım yükleri için (A350-8101-T184 de dahil olmak üzere) özel bir 24VDC kaynağı uygun olabilir. 24VDC kaynağı kapasitesini doğrulamak için makinenin elektrik belgelerine bakın.

S4: FANUC modüllerinde durum kodları olarak hangi 7 segmentli LED desenleri kullanılır?

FANUC, iki karakterli kodları göstermek için sürücü modülleri (servo, spindle, güç kaynağı) üzerinde 2 basamaklı 7 segmentli LED ekranlar kullanır.Normal çalışma durumları tipik olarak çizgiler veya belirli sayı kombinasyonları ile belirtilir.Alarm durumları çeşitli alarm kategorilerini kapsayan sayısal kodları gösterir.Herhangi bir FANUC modülü için 7 segmentli bir ekran için özel kod anlamları, modül bakım kılavuzunda belgelenmiştir..

S5: A350-8101-T184 nasıl değiştirilir?

Değiştirme yöntemi, A350-8101-T184'ün belirli makine montajına nasıl monte edildiğine bağlıdır.başlık bağlantıları) doğrudan başka bir levhaya lehimlenmek yerine. T184 kartı bir takma bağlantısı üzerinden bağlanırsa, değiştirme saha servisli bir işlemdir. Eğer mühürlü bir montaj içine entegre edilirse,Sadece PCB yerine tüm mühürlü birimin değiştirilmesi gerekebilir.Montaj düzenini makinenin elektrik belgelerinden doğrulayın.
