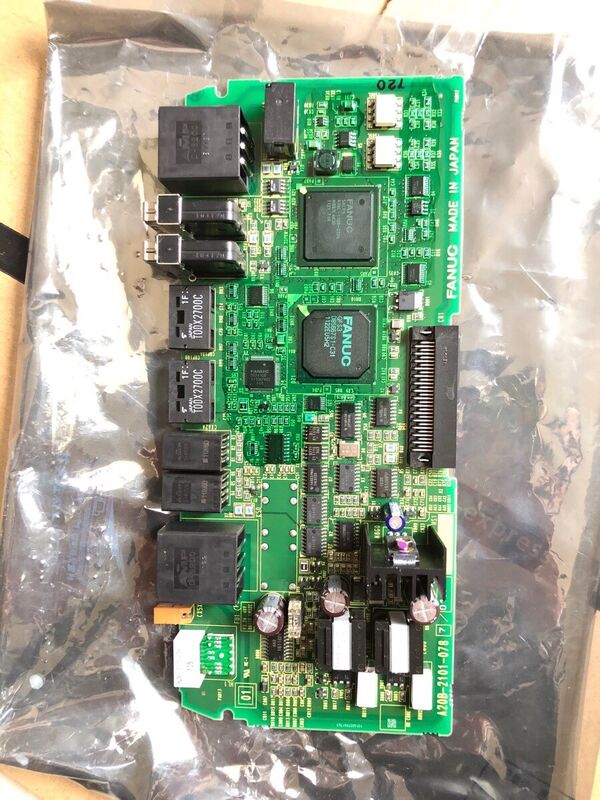

Fanuc A20B-2101-0787 Tek eksenli kart

A20B-2101-0787 FANUC A20B-2101 Servo / Spindle Sürüş PCB

A20B-2101 Alfa-i Nesli için Sürücü Tablosu Serisi

A20B-2101 serisi, Alpha-i nesil servo ve spindle amplifier modülleri için FANUC'un sürücü kontrol ve güç PCB ailesidir.

Servo güçlendirici kontrol panelleri:Çift kanallı HRV servo tahrik kartları (aiSV serisi) dahil olmak üzere, mevcut kontrol döngüsü işleme ve servo motor kontrolü için FSSB arayüzünü sağlar.A20B-2101-0041 (2 eksenli) ve A20B-2101-0042 (3 eksenli) gibi numaralar standart aiSV konfigürasyonlarını kapsar..

Spindle amplifier kontrol panelleri:Alfa i-B spindle amplifier kontrolü dahil (örneğin, 6220 serisi spindle için A20B-2101-0870), spindle hızı, yönelimi ve çıkış akımı düzenlemesini yönetir.

Güç ve PSM panelleri:Yüksek voltajlı PSM çeşitleri ve daha büyük amplifier kümeleri içindeki güç aşaması desteği için kartlar.

βi servo panelleri:FANUC'un βi kompakt servo amplifikatörleri için A20B-2101-0050 ve A20B-2101-0051 kartları (200V ve 400V giriş sırasıyla) dahil.

A20B-2101-0787, bu seride, tasarlandığı tahrik uygulamasına hizmet ederek özel bir pozisyon alıyor.

Anahtar Ürün Bilgisi

Alpha-i Modüllerinde Yönetim Kurulu Seviyesi Hizmet Eyleme Gücü

FANUC'un Alpha-i servo ve spindle amplifier modülleri, içten olarak değiştirilebilir PCB'ler ile inşa edilmiştir.Tipik bir modül, bir kablolama tahtası (pasif bağlantı katmanı) ve bir veya daha fazla aktif PCB içerir.Bu katmanlı tasarım, hedeflenen PCB düzeyinde değiştirmeyi mümkün kılar:

Hata yalıtımı:Diagnostik bir tablo hatasını doğruladığında, sadece o panelin değiştirilmesi gerekir. Diğer paneller ve modül koruması yerinde kalır.

Parametrelerin korunması:Motor parametreleri ve servo kazançları CNC'nin hafızasında ‡ sürücü tahtasında bulunur. A20B-2101-0787'yi değiştirmek CNC parametresi ayarlarını etkilemez.

Maliyet etkinliği:PCB düzeyinde değiştirme, özellikle daha yüksek güçlü modül çeşitleri için, tüm modülün değiştirilmesinden önemli ölçüde daha ucuzdur.

Uygulama Senaryoları

Alfa-i sürücü modülü onarımı:Bir FANUC servo veya spindle amplifier modülü, motor ve kablolama sağlam olduğu doğrulanmış bir sürekli alarm geliştirir.Değiştirme normal sürücü çalışmasını geri getirir.

Planlanan bakım yedekleri:Alpha-i tahrik modüllerinin bir filosunu sürdüren bir tesis, A20B-2101-0787'yi tamir için hazır yedek olarak stoklar ve planlanmış bir bakım penceresi sırasında tahtada bir arıza durumuna hızlı bir yanıt vermeyi sağlar.

Sık Sorulan Sorular

S1: A20B-2101-0787'nin sürücü modulum için doğru yedek kart olduğunu nasıl doğrulayabilirim?

Bölüm numarasını doğrudan özel Alpha-i modülünün içindeki kart etiketinden okuyun. Eğer etiket A20B-2101-0787 diyorsa, bu onaylanmış değiştirmedir.FANUC Alpha-i bakım kılavuzunda bulunan sürücü modülünün yedek parça listesine karşı karşılaştırma, kartın bu modül içindeki yuvasını ve işlevini doğrulamak için geçerli modül modeli için..

S2: A20B-2101-0787, tüm modülü çıkarmadan bağımsız bir tablo olarak değiştirilebilir mi?

A20B-2101-0787'ye erişmek için güçlendirici modülünü sürücü dolabından çıkarmak ve evini açmak gerekir.Özel tablo, kablolama panosunu veya yığımda bulunan diğer sağlam panelleri rahatsız etmeden çıkarılabilir ve değiştirilebilir.Karton çıkartma prosedürleri ve herhangi bir tutma bağlayıcı gereksinimleri için özel modül türü için FANUC modülü servis dokümantasyonuna bakın.

S3: A20B-2101-0787'nin monte edilmesi servo veya spindle parametrelerinin yeniden girmesini gerektirir mi?

Hayır, tüm servo ve spindle parametreleri CNC'nin ana parametreler hafızasında saklanıyor, sürücü kartında değil.CNC modül ile iletişimi yeniden kurar ve mevcut parametreleri otomatik olarak ayarlar.Sürücünün normal hazırlığa ulaştığını kontrol edin ve makineyi tekrar üretime sokmadan önce düşük hızlı testler yapın.

S4: A20B-2101-0787'ye erişmek için bir Alpha-i modülünü açmadan önce hangi boşaltma güvenlik adımları uygulanır?

Alpha-i modülünün DC otobüs kondansatörleri, şebeke enerjisini çıkardıktan sonra tehlikeli voltajı koruyor. Wait for the discharge interval specified in the FANUC Alpha-i maintenance manual — typically indicated by a charge indicator LED extinguishing — or measure with a calibrated DC voltmeter to confirm the bus is below the safe threshold before opening the module housingModülü birkaç dakika kapattığınızda bile bu adımı atlamayın.

S5: A20B-2101-0787, CNC işleme uygulamaları için özel mi, yoksa robot tahrik sistemlerinde de kullanılıyor mu?

A20B-2101 serisi, hem CNC makine aletleri sürücü sistemlerine hem de FANUC robot servo sürücü uygulamalarına hizmet eder, çünkü sürücü donanım mimarisi bu ürün hatlarında paylaşılıyor.A20B-2101-0787'nin spesifik dağıtımı, kurulduğu ana sisteme bağlıdır.Takas yapmadan önce ana sistem türünü doğrulayın. CNC veya robot denetleyici.
