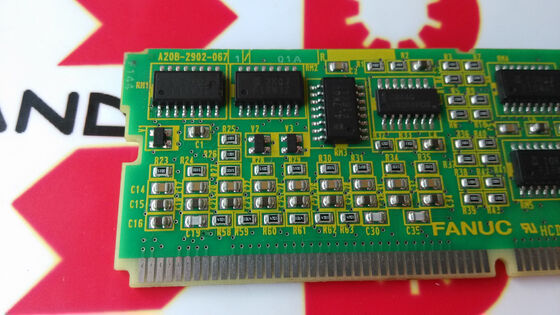

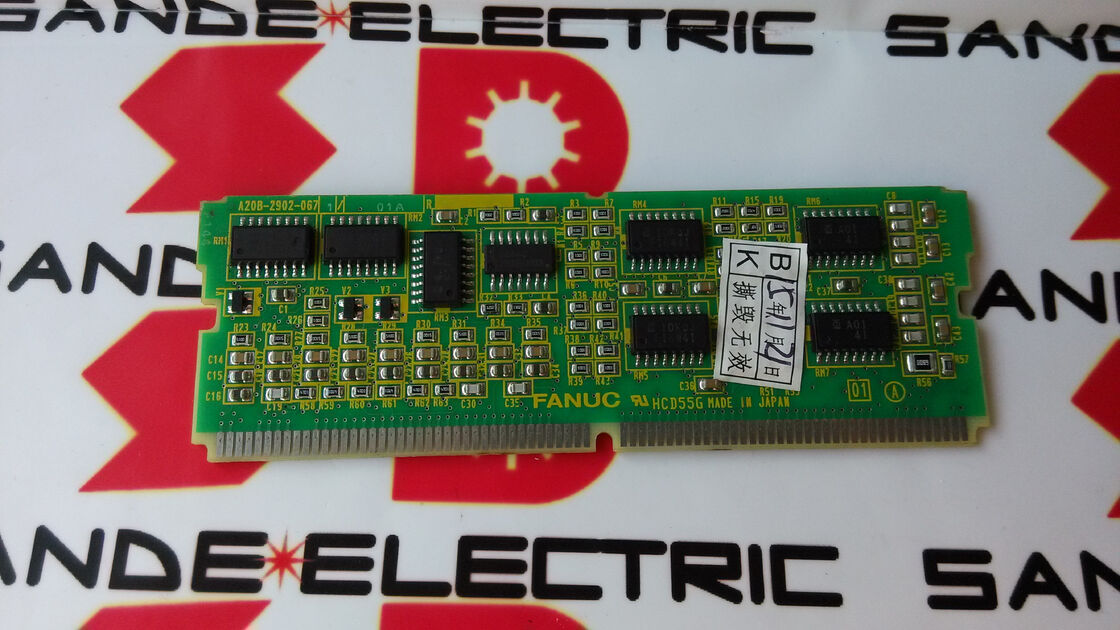

Fanuc A20B-2902-0671 Spindle kartı A2OB-29O2-O671 Paketlenmiş yeni

A20B-2902-0671 | FANUC Beta iSVSP PCB Modülü — Beta i Serisi Entegre Servo/İş Mili Amplifikatörü / Takılabilir Dahili Kart

Beta iSVSP — Kompakt Hepsi Bir Arada Sürücü Ünitesi

FANUC Beta iSVSP, üç sürücü fonksiyonunu tek bir muhafazada birleştiren kompakt, entegre bir amplifikatördür:

DC Bara Güç Kaynağı (PSU):AC şebeke gücünü, servo ve iş mili çıkış aşamalarını besleyen DC bara voltajına dönüştürür; aksi takdirde tam bir Alpha-i kabininde ayrı bir PSM (Güç Kaynağı Modülü) gerektiren işlevdir.

Servo eksen kontrolü (SV):Konum kontrollü eksen hareketi için mevcut kontrol döngülerini ve FSSB iletişimini yürüterek bir veya daha fazla makine eksenindeki servo motoru kontrol eder.

Mil kontrolü (SP):Hız regülasyonu, yönlendirme ve sabit yüzey hızı fonksiyonları için makine iş mili motorunu kontrol eder.

Üçünün de βiSVSP (Beta i SVSP) ünitesine entegre edilmesi, kabin alanının sınırlı olduğu küçük CNC takım tezgahları için tasarlanmıştır - basit 2 eksenli veya 3 eksenli tornalama merkezleri ve Alpha-i'nin ayrı modül kabininin aşırı büyük olacağı küçük işleme merkezleri. SVSP ünitesi, ayrı bir PSM + SVM + SPM kombinasyonuna göre çok daha az kabin hacmi kaplar.

Önemli Ürün Bilgileri

PCB Modülü — SVSP Ünitesinin Dahili Bileşeni

Beta iSVSP amplifikatör muhafazası içinde, entegre sürücü fonksiyonlarını uygulamak için çeşitli PCB'ler birlikte çalışır. A20B-2902-0671, SVSP'nin elektronik yığınında belirli bir devre işlevi sağlayan takılabilir bir ek kart olan bu dahili PCB modüllerinden biridir.

Bu serinin başka bir yerinde tartışıldığı gibi A20B-2902 serisi, bellek modüllerinden servo kontrol modüllerine ve iş mili kontrol modüllerine kadar geniş bir yelpazedeki takılabilir yardımcı kartları kapsar. A20B-2902-0671, Beta iSVSP uygulamasıyla özel olarak eşleştirilmiştir ve bu modül konumunda SVSP'nin ihtiyaç duyduğu devre fonksiyonunu sağlar.

Bu PCB modülü arızalandığında Beta iSVSP içinde sağladığı işlev tehlikeye girer; bu durum, tam bir SVSP ünitesi alarmı, belirli bir sürücü fonksiyonunun arızası (servo ekseni, iş mili veya güç kaynağı) veya bu modülün çalışma durumlarıyla ilişkili aralıklı hata davranışı olarak kendini gösterebilir.

Beta i Serisi — FANUC'un Ekonomi Sürüş Platformu

Beta i serisi (βi serisi), FANUC'un ekonomi odaklı ürün serisidir ve hem yetenek hem de maliyet açısından Alpha-i serisinin altında yer alır. Alpha-i geniş bir güç aralığında yüksek performanslı servo ve iş mili işlevlerini desteklerken Beta i şunları hedefler:

Küçük takım tezgahları:Alpha-i'nin performans kapsamının uygulamanın gerektirdiğini aştığı 2 veya 3 eksenli CNC torna tezgahları, küçük işleme merkezleri ve eğitim makineleri.

Maliyeti optimize edilmiş kurulumlar:Birim başına tahrik maliyetinin önemli olduğu ve makinenin çevrim gereksinimlerinin Beta i'nin yetenek aralığına uyduğu durumlarda.

Alanı kısıtlı dolaplar:SVSP varyantının entegre tasarımı, üç modüllü Alpha-i konfigürasyonuna kıyasla kabinin kapladığı alanı azaltır.

A20B-2902-0671 bu platformun bir parçasıdır; Beta iSVSP'nin birleşik servo, iş mili ve güç kaynağı işlevlerini sunmasına yardımcı olan dahili bir devre modülü sağlar.

Uygulama Senaryoları

Beta iSVSP birim hatası:Beta iSVSP tahrik ünitesini kullanan küçük bir CNC torna merkezi, normal çalışmayı engelleyen bir alarm geliştirir. Teşhis, A20B-2902-0671 modülünü arızalı dahili bileşen olarak tanımlar. SVSP ünitesi içindeki bu modülün değiştirilmesi, sürücünün normal çalışmasına geri döner.

SVSP ünitesi bakımı:Bir Beta iSVSP ünitesinde planlı bakım sırasında, A20B-2902-0671 modülü, kart düzeyinde yenilemenin bir parçası olarak değiştirilir; bu, yüksek görev döngüsü üretim uygulamasında bu modülün hizmet ömrünü sıfırlar.

SSS

S1: A20B-2902-0671'in tam Beta iSVSP ünitesiyle değiştirilmesi gerekiyor mu, yoksa bu modül ayrı ayrı değiştirilebilir mi?

A20B-2902-0671, ünitenin tamamı değil, SVSP ünitesi içindeki ayrı bir eklenti modülüdür. Arıza teşhisi bu spesifik modülün arıza noktası olduğunu doğrularsa, A20B-2902-0671'in tek başına değiştirilmesi doğru ve uygun maliyetli onarım işlemidir. SVSP ünitesinin komple değiştirilmesi yalnızca birden fazla dahili bileşenin hasar görmesi veya SVSP muhafazasının kendisinin tehlikeye girmesi durumunda gereklidir.

S2: Arızalı bir A20B-2902-0671'den hangi sürücü işlevleri etkilenebilir?

Etkilenen belirli sürücü işlevleri, A20B-2902-0671'in Beta iSVSP mimarisi içindeki devre rolüne bağlıdır. Bir modül arızası, servo eksen kontrolünü, iş mili kontrolünü veya güç kaynağı düzenleme işlevini veya modülün tüm işlevler arasında paylaşılan ortak bir kaynak sağlaması durumunda üçünü aynı anda etkileyebilir. SVSP ünitesi tarafından görüntülenen alarm kodu, hangi fonksiyonun tehlikeye girdiğini daraltır.

S3: A20B-2902-0671 tüm Beta iSVSP model derecelendirmeleriyle uyumlu mu?

Beta iSVSP, birden fazla akım değeri (örneğin, SVSP 20/20, 20/40 vb.) ve giriş voltajı çeşitleriyle mevcuttur. A20B-2902-0671'in birden fazla derecelendirmede ortak mı yoksa tek bir derecelendirmeye özel mi olduğu SVSP'nin dahili PCB tasarımına bağlıdır. Sipariş vermeden önce, modülün isim plakasından ve FANUC Beta i Serisi Bakım Kılavuzundan anlaşılabilen belirli SVSP ünitesinin yedek parça listesinden onaylayın.

S4: Beta iSVSP içindeki A20B-2902-0671'e erişmeden önce hangi güvenlik önlemleri geçerlidir?

Beta iSVSP, entegre bir DC bara kapasitör bankası içerir. Kompakt boyutuna rağmen kapasitörler, AC şebeke gücü kesildikten sonra tehlikeli voltajı korur. FANUC Beta i Serisi Bakım Kılavuzu, herhangi bir dahili erişimden önce belirli SVSP modeli için gerekli boşaltma bekleme süresini belirtir. Dahili modülleri kullanmadan önce şarj göstergesi LED'ini gözlemleyin ve kalibre edilmiş bir DC voltmetre ile deşarjı doğrulayın.

S5: Beta iSVSP ile Beta iSV (yalnızca servo) ünitesi arasındaki fark nedir?

Beta iSV (Servo) ünitesi yalnızca servo eksen kontrolü sağlar; DC veri yolu gücünü ayrı bir güç kaynağından alır ve entegre iş mili veya güç kaynağı işlevlerini içermez. Beta iSVSP (Servo/İş Mili/Güç), kompakt hepsi bir arada üniteyi üretmek için entegre iş mili kontrolü ve entegre bir DC bara güç kaynağı ekler. A20B-2902-0671, SVSP modeline özeldir; yalnızca SV birimlerinden bir modül değildir.
