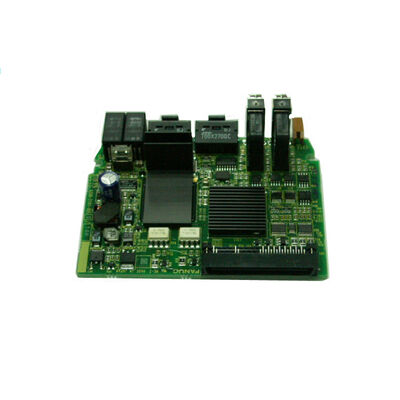

A20B-2101-0500 Fanuc PCB Board A2OB-21O1-O5OO

A20B-2101-0500. FANUC A20B-2101 Serisi Sürüş PCB'si CNC ve Otomatik Sürüş Sistemleri / Japonya Üretimi

A20B-2101 Serisi A Comprehensive Drive PCB Family

A20B-2101 serisi, FANUC'un en çeşitli fonksiyonel PCB ailelerinden birini kapsar.ve robot servo sürücüleri birden fazla nesil ve ürün aileleri boyunca.

Serisi geniş bir sayısal aralığı kapsar ve her bir parça numarası grubu, bu oturum boyunca farklı sürücü donanım rollerini gerçekleştirir:

Beta-i SVM1 kontrol ve güç panelleri (005x?? 009x):A20B-2101-0050/0051 (Beta-i SVM1 kontrol PCB'leri 4i/20i/40i ve 80i/40HVi için) ve A20B-2101-0090/0091 (A4A ve 20A SVM1 çeşitleri için güç PCB'leri) dahil.

Beta iSVSP entegre sürücü kartları (001x ¢002x):A20B-2101-0012 (βiSVPM2 servo/spindle tahrik kartı) ve A20B-2101-0022/0025 (A06B-6134 Beta SVSP serisi için çift eksenli ve üç eksenli güç PCB'leri) dahil.

Spindle ve servo kontrol panelleri (035x):A20B-2101-0350 sınıfı plakalar dahil olmak üzere, sürücü ve robot uygulamalarında spindle amplifier kontrolü için.

Güç kaynağı panelleri (039x):A20B-2101-0390/0391/0392/0393 ailesi dahil olmak üzere, 7 segmentli LED ekranı ve gürültü filtresine sahip Alpha-i PSM yüksek güç kaynağı panelleri olarak onaylanmıştır.

Elektrik panelleri (063x068x084x):Bu oturumda onaylanan A20B-2101-0631 (güç panosu), A20B-2101-0681 (güç kaynağı panosu) ve A20B-2101-0840 (güç bağlantı panosu) dahil.

A20B-2101-0500, onaylanmış güç kaynağı panellerinin (039x) ve onaylanmış güç panellerinin (063x) arasında 05xx aralığını alıyor.Alfa/Beta servo ve spindle tahrik sistemleri içinde belirli tahrik arabirimleri veya güç dağıtım fonksiyonlarına hizmet veren panelleri kapsayan serideki bir pozisyon.

Anahtar Ürün Bilgisi

A20B-2101 mimarisinde PCB'leri çalıştırmak

A20B-2101 sürücü PCB'leri, belirli kart fonksiyonuna bağlı olarak sürücü modülü donanım yığını içinde farklı katmanlara hizmet eder:

Kontrol katmanı panelleri:Bu kartlar dijital komut sinyallerini işler, iletişim arayüzlerini yönetir ve güç transistörleri için geçit sürücü komutları oluşturur.

Güç katmanı kartları (kablolama kartları / güç kartları):Bunlar yüksek akımlı motor çıkış yollarını, DC otobüs bağlantılarını ve akım algılama donanımını taşır.

Arayüz ve dağıtım panelleri (güç bağlantısı panelleri):Bunlar, bir sürücü montajı içindeki birden fazla pano arasında güç kaynağı raylarını ve sinyalleri yönlendirir ve çoklu kart sürücü yapılandırmaları için elektrik omurgasını sağlar.

A20B-2101-0500, ait olduğu özel tahrik modülü içinde bu fonksiyonel rollerden birini yerine getirir. Kurulu modülün yedek parça belgelerinden kesin işlevi doğrulanır.

Uygulama Senaryoları

Sürüş modülü PCB hatası:Bir FANUC CNC veya otomasyon sürücü sistemi, A20B-2101-0500 kartına izlenen bir hatayı geliştirir. Kart parça numarası etiketinden tanımlanır. Değiştirme sürücü işlevini geri kazanır.

Atölyenin yedek envanteri:Bir servis tesisi, hizmet verdiği tahrik sistemleri için A20B-2101-0500 stoklu yedek olarak tutar.

Sık Sorulan Sorular

S1: A20B-2101-0500'in sürücü modulum için doğru kart olduğunu nasıl doğrulayabilirim?

Özel sürücü modülünün içindeki kart etiketinden parça numarasını okuyun.Tablonun işlevsel rolünü doğrulamak için FANUC bakım kılavuzundaki sürücü modülünün yedek parça listesine karşı çapraz referans.

S2: A20B-2101-0500, servo amplifier veya spindle amplifier uygulamalarına hizmet ediyor mu?

A20B-2101 serisi, hem servo hem de spindle tahrik uygulamalarına hizmet eder. Aynı serideki onaylanmış paneller Beta-i SVM1 servo tahriklerini (005x?? 009x), SVSP entegre tahriklerini (001x?? 002x),PSM güç kaynakları (039x)A20B-2101-0500, 05xx pozisyonunda, ana modül belgelerinden doğrulanmış özel tahrik uygulamasına hizmet eder.

S3: A20B-2101-0500'i değiştirmek servo veya spindle parametrelerini etkiler mi?

Hayır. Sürücü parametreleri CNC'nin ana parametreler belleğinde bulunur. A20B-2101-0500'in değiştirilmesi, depolanan herhangi bir servo veya spindle parametresi değerini etkilemez.Değiştirme cihazını yerleştirdikten ve gücü geri getirdikten sonra, sürücü CNC ile iletişimini yeniden kurar ve mevcut parametreler altında çalışır.

S4: A20B-2101-0500'e erişmeden önce hangi boşaltma güvenliği uygulanır?

Sürücü modülleri, ana güçten çıkarıldıktan sonra tehlikeli voltajı tutan DC otobüs kondansatörlerini içerir.Uygulanabilir FANUC bakım kılavuzunda bulunan boşaltma bekleme prosedürünü takip edin ve herhangi bir tahrik modülü korumasını açmadan önce boşaltmayı kalibre edilmiş bir voltmeterle doğrulayın..
