Rexroth HFI03 R911327215 Servo Encoder devreler

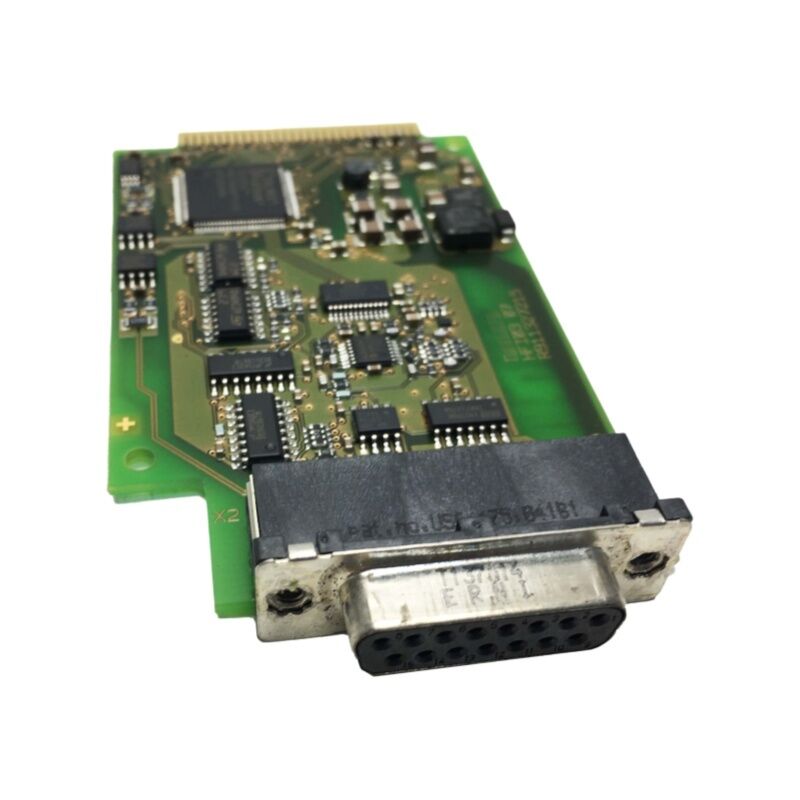

Rexroth Servo Shaft Card Encoder Daire Kartı HFI003 07R911327215
Büyük Sorumluluk taşıyan Küçük Kurul
Rexroth servo motor sisteminde, kodlayıcı devre kartı motorun zekası olarak hizmet eder.Rexroth HFI03(Materyal numarası)R911327215) motorun varlık ucuna monte edilmiş kodlayıcı arayüz PCB'dir, geri bildirim sensörünü ve motorun geri bildirim sensörünü birleştirir.IndraDrive servo sürücüsüBu kart arızalandığında, sürücü motoru tanımlayamaz, geçerli konum verilerini okuyamayacak ve çalışmayacaktır.
Basit döner kodlayıcılardan farklı olarak, Rexroth'un kodlayıcı kart mimarisi, kritik motor parametrelerini doğrudan PCB'ye depolar.ve kodlayıcıya özel kalibrasyon değerleri. IndraDrive, seri iletişim yoluyla tüm bunları otomatik olarak okuyor. Bu yüzden genel bir kodlayıcıyı değiştirmek işe yaramayacak ve neden özel kart parça numarası önemli:Sürücünün sabit yazılımı bir cihazın tanınmasını bekliyor, ve sadece doğru Rexroth kodlayıcı kartı doğru veri el sıkışmasını sağlar.
Bileşen Özellikleri
| Parametreler |
Ayrıntılar |
| Bölüm Numarası |
HFI03 |
| Malzeme numarası |
R911327215 / 07R911327215 |
| Üreticisi |
Rexroth (Indramat) |
| Bileşen Türü |
Servo şaft kodlayıcı devre kartı / kodlayıcı arayüz PCB |
| Görev |
Konum ve hız geri bildirimi, motor parametreleri depolama |
| Uyumlu Sistem |
Rexroth IndraDrive servo sürücüleri |
| Montaj yeri |
Servo motorun arka asansör ucu |
| İletişim |
IndraDrive denetleyicisine seri kodlayıcı arayüzü |
| Kaydedilen veriler |
Motor kimliği, kodlayıcı tipi, kalibrasyon değerleri, sarma parametreleri |
Genel Başarısızlık Nedenleri ve Belirtileri
Rexroth servo motorlarındaki kodlayıcı PCB'ler zorlu ortamlarda çalışır.ve soğutucu sis veya öğütme tozu ile olası kirlenmeZamanla kondansörler bozulur, soldurma eklemleri termal döngüden çatlar ve optik algılama bileşenleri sinyal bütünlüğünü kaybeder.
HFI003 arızalanmaya başladığında yaygın belirtiler:
- F8022 / F2001 kodlayıcı hatası alarmlarıIndraDrive ekranında
- Sürücü başlatılırken yanlış veya tanınmayan motor türü algılar
- Düşük hızda avlanmaya veya sürüklenmeye neden olan düzensiz konum geri bildirimi
- Sürücü doğru bir şekilde başlatılır ama yük altında kodlayıcı hataları ile başlar
- Motor iletişiminin tamamen kaybı, motor tespit edilmediğini gösteriyor.
Bu koşullardan herhangi biri, değerlendirilmesi gereken birincil bileşen olarak kodlayıcı kartı gösterir.Ancak kablolama ihmal edildiğinde en yaygın kök nedenlerden biri kart arızasıdır..
Motor Parametresi Depolama Düşünceleri
Rexroth'un sıklıkla bakım ekiplerine meydan okuyan kodlayıcı tasarımının kritik bir yönü, kodlayıcı kartına gömülü motor veri belleğidir.Bu tahtayı yeni veya yenilenmiş bir birimle değiştirirken, yedek motorunuz için doğru parametre verilerini içermelidir.Farklı bir motordan gelen fiziksel olarak aynı bir kart, sürücünün yanlış motor türünü okumasına neden olur ve bu da yanlış akım sınırlarına neden olur, yanlış komutasyon verileri ve kodlayıcı sorunları yerine sürücü sorunları olarak görünebilecek hatalar.
HFI003 kartının saygın tedarikçileri, motor türünüz için önceden programlanmış birimler tedarik eder veya birimin uyumlu bir IndraDrive test platformunda doğrulandığını onaylar.Kodlayıcı verilerin motorunuzun isim plakası özelliklerine göre doğrulandığını doğrulayın..
Uygulamalar ve Uyumlu Sürücü Sistemleri
HFI003 kodlayıcı kartı, birçok Rexroth servo motor ailesinde kullanılır.IndraDriveHCS01, HCS02 ve HCS03 sürücü aileleri de dahil olmak üzere kontrol cihazları.
- CNC alet makinesinin besleme ve spindle ekseni-Dönüştürme merkezleri, işleme merkezleri, öğütme makineleri
- Baskı ve kağıt işleme makineleri¢ ağ gerilme ve kayıt kontrol uygulamaları
- Paketleme ve doldurma hatlarıYüksek verimli üretim için senkronize çok eksenli konumlandırma
- Plastik enjeksiyon kalıplama makineleri¥kaplama ve enjeksiyon ekseni tahrikleri
- Montaj otomasyonuIndraDrive platformlarını çalıştıran robot hücreleri ve port sistemi
Kaynak ve kalite kontrolü
HFI03, genellikle çoğu pazarda standart endüstriyel dağıtım kanalları aracılığıyla mevcut değildir. Rexroth servis ağı, nitelikli servo motor onarım tesisleri,Ya da fazla endüstriyel parça pazarı. Fazla piyasadan satın alırken, yönetim kuruluCanlı bir IndraDrive sisteminde test edilmiştir.Hiçbir yük koşullarında hata olmadan çalıştırılan bir tahta, gerçek motor çalışmasının termal ve elektrik stresinde yine de bozulabilir.
Her tedarikçiye sorulması gereken önemli sorular:
- Kart eşleşen bir IndraDrive kontrolöründe test edildi mi?
- Kart üzerindeki kodlayıcı verileri bilinen bir motor türüyle eşleşir mi?
- Hangi garanti verilir ve hangi koşullar altında?
Sıkça Sorulan Sorular
S1: HFI003 R911327215 herhangi bir Rexroth servo motoru ile kullanılabilir mi, yoksa model özel mi?
A: Fiziksel kart birden fazla motor varyasyonuna uyabilir, ancakPCB'ye programlanmış kodlayıcı verileri motor özelliğidir.. IndraDrive, motor kimliğini, kodlayıcı türünü ve parametreler değerlerini doğrudan bu karttan çalıştırılırken okur.Yanlış verileri olan bir tahta kullanmak motorun yanlış tanımlanmasına ve muhtemelen sürücü hatalarına neden olurKurulumdan önce her zaman kartın programlanmış verilerinin motorunuzun isim plakasıyla eşleştiğini kontrol edin.
S2: IndraDrive'daki hata kodları tipik olarak kodlayıcı kartı arızasını gösterir.
A: En yaygın alarm kodları kodlayıcı kart sorunlarına işaret ediyor:F8022 (kodlayıcı sinyalleri yanlış),F2001 (iletim hatası), ve sürücünün tanımadığı veya yanlış bir motor türü rapor ettiği başlangıç hataları.Her zaman kodlayıcı kablosunu ve konektörünü kontrol edin. Kodlayıcı ile ilgili hataların önemli bir kısmını kablo ucundaki kirlilik veya fiziksel hasar oluşturur..
S3: HFI03 panosunu değiştirmek yerine tamir etmek mümkün mü?
A: Düzgün test ekipmanına sahip deneyimli elektronik teknisyenler için bileşen düzeyinde onarım mümkündür.ve PCB'deki saç çizgisi lehim çatlaklarıBununla birlikte, başarılı bir şekilde onarılmış bir tahta bileRexroth IndraDrive sisteminde yeniden doğrulanmışSerial iletişim ve motor veri fonksiyonlarının doğru olduğunu doğrulamak için. Eşleşen donanım üzerinde işlevsel test olmadan onarım, güvenlik açısından kritik bir servo ekseni için yeterli değildir.
S4: HFI03 kartının değiştirilmesi, IndraDrive'daki yazılım veya parametreler değişikliklerini gerektirir mi?
A: Değiştirme kartı doğru ve eşleşen motor parametresi verilerini taşıyorsa, IndraDrive, motorun manuel parametreler girmesi gerekmeden otomatik olarak tanınması gerekir.Sürücüye motor tipi değişikliği uyarısı gösterildiğinde (C kodu), bu genellikle yeni kartın verilerinin daha önce sürücüde depolananlardan farklı olduğu anlamına gelir.
S5: HFI03, servo motorda fiziksel olarak nerede bulunur?
A: Kodlayıcı devre kartıMotorun motor olmayan ucu (NDE)Motorun arka tarafı, çıkış şaftının karşısındadır.Ona erişmek için motorun arkasındaki kodlayıcı kapağını çıkarmak gerekir., az sayıda bağlayıcı ile sabitlenir. Motor şaftına göre kodlayıcı hizalanmasını rahatsız etmemek için dikkatli davranın.
