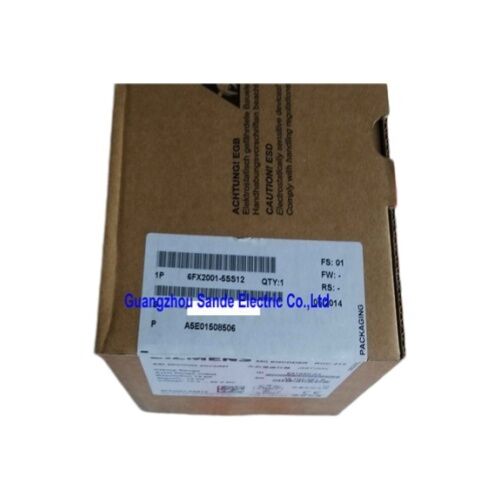

Siemens 6FX2001-5SS12 Mutlak Değer Kodlayıcısı

Tek Turlu | 13-Bit SSI | Strip Flanş | IP67 | Siemens Hareket Kontrol Ekosistemleri İçin Üretilmiştir

Başlangıç Noktasına İhtiyaç Duymayan Hassasiyet

Bir makine her açıldığında, bir artımlı kodlayıcı sıfırdan başlar ve bilinen bir referans noktasına geri döner. Bu, zaman alan, aşınma döngülerini artıran ve bir şeyler ters gittiğinde ara sıra referans noktası hatasına neden olan bir rutindir.

Siemens 6FX2001-5SS12 farklı bir yaklaşım benimser. Tek turlu bir mutlak değer kodlayıcısı olarak, güç uygulandığı andan itibaren tam 360° aralığındaki her açısal konum için benzersiz bir konum kodu üretir. Referans çalıştırması yok. Kayıp konum verisi yok. Kontrol sistemi, eksenin nerede olduğunu anında tam olarak bilir.

Teknik Özellikler

13-Bit Çözünürlük — Atölyede Gerçek Anlamı

On üç bit, devir başına 8.192 ayrı konuma karşılık gelir. Başka bir deyişle, kodlayıcı açısal hareketi adım başına yaklaşık 0.044°'ye kadar çözer. ±27 ark saniyelik mekanik hassasiyetle — sadece ±0.0074° — birleştiğinde, bu hassasiyet seviyesi, konum tekrarlanabilirliğinin parça kalitesini doğrudan etkilediği zorlu hareket kontrol görevleri için oldukça uygundur.

Bağlam için: 100 mm yarıçapta, ±27 ark saniyesi yaklaşık ±0.013 mm'lik doğrusal konum belirsizliğine karşılık gelir. Bu, takım tezgahı konturlama, robot eklem kontrolü ve hassas montaj ekipmanlarında önemli olan tolerans türüdür.

SSI Arayüzü — Güvenilir, Deterministik, Gürültüye Dayanıklı

Senkron Seri Arayüz (SSI), endüstriyel konum algılama alanında on yıllardır önemli bir rol oynamaktadır ve bunun iyi nedenleri vardır. Diferansiyel sinyal iletimi kullanır, bu da değişken frekanslı sürücüler, büyük motorlar veya yakında çalışan diğer EMI kaynaklarının bulunduğu ortamlarda elektriksel gürültüye karşı güçlü bir bağışıklık sağlar.

SSI aynı zamanda deterministiktir: kontrolör, veri aktarımını bir saat darbe dizisiyle başlatır ve kodlayıcı, konum kelimesini sabit, öngörülebilir bir zaman diliminde yanıtlar. Veri yolu arbitraj gecikmesi, çarpışma işleme yoktur — yalnızca talep üzerine temiz, saat senkronize konum verisi. Zaman açısından kritik hareket kontrol döngüleri için bu öngörülebilirlik, hassasiyetin kendisi kadar değerlidir.

Siemens Otomasyon İçinde Yaşamak İçin Tasarlanmıştır

6FX2001-5SS12 sadece genel bir SSI kodlayıcısı değildir; sistem tarafından test edilmiş ve doğrudan entegrasyon için sertifikalandırılmış bir Siemens hareket kontrol bileşenidir:

• SINUMERIK CNC sistemleri (840D sl ve ilgili platformlar dahil)
• SINAMICS sürücü sistemleri (Sensör Modülleri SMC veya SME aracılığıyla bağlanır)
• SIMOTION hareket kontrol sistemleri
• SIMATIC teknoloji modüllü programlanabilir mantık denetleyicileri

Bu pratikte önemlidir. Sistem tarafından test edilmiş bileşenler, parametre yapılandırması, konnektör pin çıkışları ve sinyal zamanlaması etrafındaki tahminleri ortadan kaldırır. Bir şeyin devreye alınması veya sorun gidermesi gerektiğinde, Siemens dokümantasyon zinciri bu kodlayıcıyı ekosistemin bir parçası olarak kapsar — harici bir üçüncü taraf cihazı olarak değil.

IP67 ve -40°C: Ciddi Çevresel Derecelendirmeler

IP67 derecesi, çoğu takım tezgahının veya montaj ortamının gerektireceğinden çok daha fazlası olan, suda geçici olarak tamamen batmaya karşı koruma sağlar. Toz girişi tamamen engellenir. Soğutucu veya yıkama istasyonlarına yakın uygulamalar için bu derecelendirme, sadece bir uyumluluk onay kutusu değil, gerçek bir marj sağlar.

-40°C soğuk taraf çalışma limiti de aynı derecede dikkat çekicidir. Çoğu endüstriyel kodlayıcının alt sınırı -10°C veya -20°C'dir. 6FX2001-5SS12, derin soğuk depolama ortamlarını, soğuk iklimlerde dış mekan kurulumlarını veya makinenin sabah vardiyası başlangıcından önce ısıtılmayan bir tesiste gece boyunca beklediği uygulamaları idare eder.

Strip Flanş, Eksenel M23 — Kurulum Detayları

Strip flanş (sıkıştırma flanşı) tasarımı, hassas bir delik uyumu gerektirmeden bir mile güvenli eksenel montaj sağlar — sıkıldığında flanş yakası mili mekanik olarak kavrar. 10 mm masif mil ve eksenel M23 konnektör yönü ile birleştiğinde, kurulum ayak izi kompakttır ve kablo rotası mil ekseni boyunca temiz bir şekilde çıkar, dar alanlarda kablo takılma riskini azaltır.

M23 konnektörü, Siemens kodlayıcı ürünlerinde yaygın olarak kullanılan standart bir endüstriyel dairesel konnektör formatıdır, bu nedenle uyumlu sistemlerden gelen mevcut kablo montajları genellikle yeniden kullanılabilir.

Sıkça Sorulan Sorular

S1: 6FX2001-5SS12, güç açıldıktan sonra bir referans noktası çalıştırması gerektirir mi?

Hayır. Mutlak bir kodlayıcı olarak, güç uygulandığı andan itibaren her mil açısı için benzersiz bir konum değeri üretir. Kontrol sistemi mevcut konumu hemen alır — herhangi bir referans noktası döngüsüne gerek yoktur.

S2: Bu kodlayıcı bir SINAMICS sürücü sistemine nasıl bağlanır?

6FX2001-5SS12, bir SINAMICS Sensör Modülü aracılığıyla SINAMICS sürücülerine bağlanır — sürücü topolojinize bağlı olarak SMC (Kabin Tipi) veya SME (Motor Tipi) varyantı. Sensör modülü SSI protokolünü işler ve konum verilerini sürücünün dahili konum denetleyicisine sunar.

S3: 6FX2001-5SS12 ile 6FX2001-5QS12 arasındaki fark nedir?

Her ikisi de aynı elektriksel özelliklere sahip 13-bit SSI tek turlu mutlak kodlayıcılardır. Temel fiziksel fark konnektör yönüdür: 6FX2001-5SS12 eksenel bir flanş soketine (kablo mil ekseni boyunca çıkar) sahipken, 6FX2001-5QS12 radyal bir flanş soketine (kablo mile dik olarak çıkar) sahiptir. Kurulum geometrinize ve kablo yönlendirme kısıtlamalarınıza göre seçin.

S4: Bu kodlayıcı yalnızca Siemens sistemleriyle mi yoksa üçüncü taraf SSI denetleyicileriyle de uyumlu mu?

SSI protokolünün kendisi açık bir endüstriyel standarttır, bu nedenle saat frekansı, veri kelime uzunluğu ve besleme gerilimi gereksinimleri karşılandığı sürece 6FX2001-5SS12 herhangi bir SSI uyumlu denetleyiciyle arayüz oluşturabilir. Bununla birlikte, Siemens otomasyon ekosisteminin bir parçası olarak özel olarak tasarlanmış, test edilmiş ve belgelenmiştir, bu nedenle SINUMERIK, SINAMICS ve SIMOTION platformlarıyla yerel entegrasyon her zaman en kolay yol olacaktır.

S5: Bu çözünürlükte SSI ile desteklenen maksimum kablo uzunluğu nedir?

SSI kablo uzunluğu saat frekansına bağlıdır — daha düşük saat hızları daha uzun kablo mesafelerine izin verir. 13-bit kodlayıcılarla kullanılan tipik SSI saat hızlarında (yaklaşık 100–200 kHz), uygun ekranlı kablo kullanılarak 100 metreye kadar kablo uzunlukları genellikle elde edilebilir. Kesin öneriler için, kurulumunuza ilişkin SINAMICS Sensör Modülü belgelerine bakın.
