Siemens 6RY1703-0AA00 | SIMOREG DC-MASTER 6RA70 CUD1 Elektronik Kontrol Kartı — C98043-A7001-L1

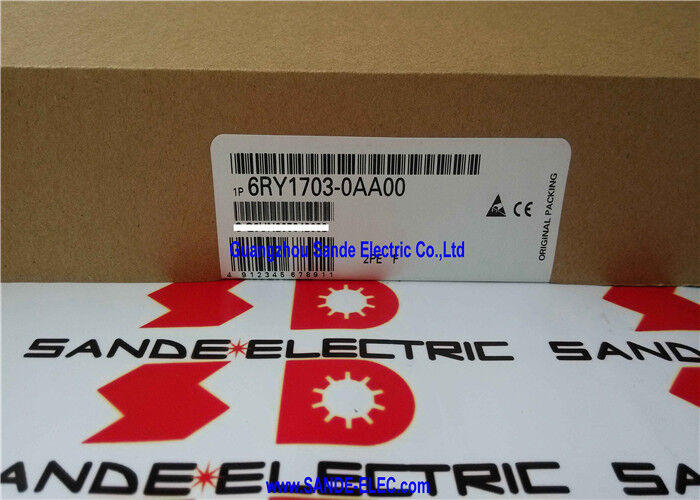

Parça Numarası: 6RY1703-0AA00

Dahili Bileşen Tanımı: C98043-A7001-L1

Üretici: Siemens AG (Almanya)

Ürün Tipi: CUD1 — Kapalı Döngü Kontrol Kartı (Elektronik Kontrol / Mikro Kart)

Genel Bakış

6RY1703-0AA00, her Siemens SIMOREG DC-MASTER 6RA70 DC sürücüsünün kalbindeki ana dijital kontrol kartı olan CUD1'in (Kontrol Ünitesi Dijital 1) pazar sipariş numarasıdır. Dahili bileşen etiket tanımı C98043-A7001-L1, bunu CUD1'in L1 serisi versiyonu olarak tanımlar.

CUD1, SIMOREG 6RA70'in beynidir. Bu karttaki iki mikroişlemci, sürücünün tüm kapalı döngü kontrol fonksiyonlarını yürütür: armatür akımı regülasyon döngüsü, hız kontrol döngüsü, alan zayıflatma karakteristiği, rampa fonksiyon üreteci ve koruyucu izleme algoritmaları. Kart ayrıca sürücünün tam parametre setini barındırır, devreye alma için DriveMonitor seri arayüzünü işler ve genişletme yuvalarına takılan opsiyon kartları aracılığıyla herhangi bir saha veri yolu iletişimini yönetir.

6RA70 platformu, elektroniğini üç ana karta böler: CUD1 (bu kart — kontrol), PIB/C98043-A7002 (güç arayüzü — tristör ateşleme) ve FSB/C98043-A7004 (alan beslemesi). CUD1, sürücü parametrelerini depolayan tek karttır. Bir CUD1 değiştirildiğinde, sürücünün parametre seti belgelenmiş bir yedekten yeniden girilmelidir — diğer iki kartta yapılandırma verisi bulunmaz.

L1 tanımı, en erken CUD1 tasarım neslini tanımlar. C98043-A7001-L1'e sahip sürücüler Üretim Durumu A1 veya A2 olarak tanımlanır. Bu sürücüler yalnızca 1.xx ve 2.xx yazılım sürümlerini kabul eder. Daha sonraki sürücüler (Üretim Durumu A3 ve üstü) L2 kartını kullanır ve 3.xx ve üstü yazılım sürümlerini çalıştırır. Bu donanım/yazılım uyumluluğu ilişkisine saygı gösterilmelidir — yanlış yazılım sürümlerini yüklemek CUD1'i bozabilir.

Anahtar Özellikler

Parametre Depolama ve Sürücü Devreye Alma

CUD1, sürücünün davranışını tanımlayan tam parametre setini depolar: motor verileri, kapalı döngü regülatör kazançları, rampa süreleri, G/Ç yapılandırması, ayar noktası kaynakları ve koruma eşikleri. Tüm bu yapılandırma verileri CUD1'de bulunur — sürücüdeki başka hiçbir kartta değil.

Bir CUD1 değiştirildiğinde, parametre yedeklemesi esastır. Belgelenmiş bir yedekleme olmadan, sürücü tam yeniden devreye alma gerektirir: motor verilerinin yeniden girilmesi, regülatör otomatik ayarı, G/Ç yeniden yapılandırması ve tüm koruma ayarlarının doğrulanması. Bir üretim ortamında bu, uzun süreli kesintiye neden olabilir.

DriveMonitor — Siemens'in 6RA70 için PC tabanlı devreye alma aracı — tam parametre setini bir PC dosyasına indirebilir. SIMOREG 6RA70 sürücülerine sahip herhangi bir site, kart arızası öngörülmese bile, standart bakım uygulaması olarak her sürücü için güncel bir DriveMonitor parametre yedeğine sahip olmalıdır.

L1 ve L2 Kart Uyumluluğu

C98043-A7001-L1 (6RY1703-0AA00), Üretim Durumu A1 ve A2 sürücülerine hizmet eder. Bu sürücüler etiket plakasından tanımlanabilir. Bir yedek temin ederken, yedek kartın L serisinin takılı sürücünün üretim durumuyla eşleştiğini doğrulamak zorunludur.

L2 kartını L1/A1-A2 sürücüsüne (veya tersi) takmak, sürücünün çalışmasını engelleyen uyumsuz bir donanım-yazılım kombinasyonu oluşturur. Uyumsuzluk, güç verildiğinde belirgin olacaktır — sürücü doğru şekilde başlatılmayacaktır.

SSS

S1: SIMOREG 6RA70, her güç verildiğinde F063 (RAM hatası) veya F064 (ROM hatası) gösteriyor ve herhangi bir çalışmayı engelliyor. CUD1 (6RY1703-0AA00) muhtemel sebep midir?

Güç verildiğinde F063 ve F064, CUD1'in dahili RAM veya ROM bileşenlerindeki bir bellek hatasını gösterir — bu bileşenler CUD1 kartının kendisindedir. Onaylanmış bir bellek hatası, CUD1'in arızalandığı ve değiştirilmesi gerektiği anlamına gelir. Sipariş vermeden önce, yedeğin L1 serisi olduğundan emin olmak için sürücünün etiket plakasından üretim durumunu doğrulayın.

S2: 6RY1703-0AA00 2007'de üretimden kaldırıldı. Hala mevcut mu?

Uzman endüstriyel DC sürücü satış sonrası pazarı, bu seriden test edilmiş CUD1 kartlarını barındırır. Takas programları — arızalı kartın test edilmiş bir birim için kredi karşılığında iade edildiği — DC sürücü onarım uzmanlarıyla yaygındır. Satın almadan önce, temin edilen herhangi bir kartın L serisinin L1 gereksinimini karşıladığını doğrulayın.

S3: Arızalı CUD1'in parametre yedeği yok. Yeniden devreye alma prosedürü nedir?

Tam yeniden devreye alma gereklidir: motor isim plakası verilerinin girilmesi (armatür direnci, endüktansı, nominal akım, hız), regülatör otomatik ayarı (akım ve hız döngüsü), G/Ç ve ayar noktası yapılandırması ve koruma eşiği doğrulaması. Siemens'in SIMOREG 6RA70 devreye alma kılavuzu (Siemens Industry Support aracılığıyla erişilebilir) prosedürü ayrıntılı olarak açıklar. Başlangıç parametre seti olmayan bir sürücü için en az tam bir gün ayırın.

S4: L1 mevcut değilse C98043-A7001-L2 kartı (6RY1703-0AA01) kullanılabilir mi?

Hayır — L2 kartı, Üretim Durumu A3 ve üstü sürücüler için tasarlanmıştır ve 3.xx yazılım sürümlerini gerektirir. L1/A1-A2 sürücüsüne L2 donanımı takmak, L1 uyumlu yazılımla birlikte uyumsuz bir kombinasyon oluşturacaktır. Sürücü doğru şekilde çalışmayacaktır. Eğer bir L1 kartı mevcut değilse, tüm CUD1 nesli için bir donanım ve yazılım yükseltme yolu (eşleşen yazılımla L2'ye dönüştürme) uzman DC sürücü desteği ile bir seçenek olabilir, ancak dikkatli planlama gerektirir ve basit bir kart değişimi değildir.

S5: 6RA70 platformu yaşlanıyor. CUD1 temin edilemiyorsa modern bir geçiş yolu var mı?

SINAMICS DCM (DC Master), Siemens'in mevcut DC dönüştürücü platformudur ve SIMOREG 6RA70'in doğrudan halefidir. 6RA70'den SINAMICS DCM'ye geçiş, mevcut DC motorunu korur — yalnızca dönüştürücü elektroniği değiştirilir. DCM, aynı güç aralığını kapsar ve 6RA70'in seri/saha veri yolu mimarisi yerine PROFIBUS/PROFINET kullanır. CUD1 tedarikinin güvenilmez hale geldiği yerler için, SINAMICS DCM'ye planlanmış bir geçiş, uzun vadeli çözümdür.
