Güç Bölümü Alanı 600A 6RY1703-0CA01 6RY1 703-0CA01 6RY17O3-OCAO1

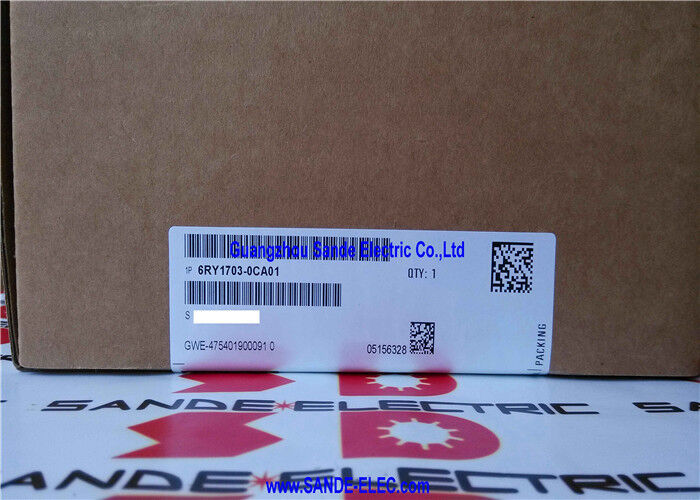

Siemens 6RY1703-0CA01 Alan Tedarik Kurulu

BuSiemens 6RY1703-0CA01biralan güç tablosu / alan güç bölümükullanılır.SIMOREG DC MasterPlatform.

Siemens'in kendi portalı bunu şöyle tanımlıyor:Güç bölümü alanı 600A'ya, Siemens uygulama malzemesi6RA70 serisiBu sürücülerinDC motorlarının armatürü ve alan kaynağıve özerk alan kaynağı, dış alan akım ayar noktası kontrolü ve bir armatür kaynağı ustası ile alan kölesi olarak çalışma da dahil olmak üzere birkaç alan kaynağı işletim modunu destekler.

Aynı parça listeleri için ticaret kataloğu verileri6RY17030CA01Katalog numarası olarak,SIMOREG DC Ana Temel Sürücü Paneli, ve bir çalışma aralığı verir140 ila 510 A, 460 V.

Siemens'in 6RA70 cihazları için arıza teşhis malzemesi ayrıca saha modülününC98043-A7014 + C98043-A7015, ve A7014, şunt tabanlı alan akımı algılama ile birlikte alan besleme ateşleme darbelerini işliyor.

Ürün Verileri

Uygulama Senaryoları

6RY1703-0CA01,DC motor saha kaynağı uygulamalarıEtrafta inşa edilmiş.SIMOREG 6RA70Sürücüleri.

Siemens, bu platform için dört pratik saha tedarik düzenlemesi belgelendiriyor:İç sabit alan akımı,Dış analog alan akım ayar noktası,Armatür besleme ünitesine eşler arası arayüz yoluyla bağlı alan beslemesi, vealan tersine çevirmeBu, sabit alan akım kontrolünün harici bir ek fonksiyon yerine sürücü mimarisinin bir parçası olduğu DC tahrik sistemlerinde bu kartı geçerli kılar.

Neden Bu Ürünü Seçin?

Bu kart, kurulu DC sürücüsü zaten kullanırken güçlü bir maç.SIMOREG saha tedarik bölümüVe onarımın orijinal 6RA70 donanım yoluyla uyumlu kalması gerekiyor.

Onun değeri sadece Siemens yedek PCB olması değil, aynı zamandaalan gücü bölümüDoğrudan alan akım üretimini, senkronizasyonu ve ilgili alan tarafı ölçüm işlevlerini etkileyen sürücü.

Sık Sorulan Sorular

S1. 6RY1703-0CA01 ne tür bir tahta?
6RY1703-0CA01 birsaha tedarik tahtasıiçinSIMOREG DC MasterSiemens bunu bir platform olarak tanımlıyor.Güç bölümü alanı 600A.

S2: Bu pano sistemde ne yapıyor?
Onun rolü,saha besleme bölümüSiemens'in 6RA70 için uygulama malzemesi, tahrik platformunun DC motorlarının armatürü ve alan beslenmesi için kullanıldığını ve birden fazla alan kontrol çalışma modunu desteklediğini açıklar..

S3. 6RY1703-0CA01 seçerken ne kontrol edilmelidir?
Onaylayın.tam sipariş numarası,SIMOREG / 6RA70 platformuEğer sürücü bir temel sürücü paneli kurulumunun bir parçası ise, eşleşen SIMOREG panel ailesi de kontrol edilmelidir.

K4. Ana özellik nasıl anlaşılmalıdır?
En yararlı tanımlayıcılar şunlardır:alan gücü bölümü,600 A'ya kadar, ve eşleşmeSIMOREG DC MasterPlatform.

Bir katalog girişinde de listeler140 ila 510 A, 460 V, bu bölüm için pratik bir panel seçimi referansıdır.

S5. Bu panayı değiştirmeden önce hatalar nasıl teşhis edilmelidir?
6RA70 alan tarafı teşhisi için Siemens, alan akımının davranışının,R034, r035, ve r036, ve alan modülü alan ateşleme darbelerini ve alan akım algılamasını işliyor.

Siemens ayrıca, alan modüllerinin değiştirilmesinden sonraA7014+A7015, birP051 = 22 ile dengelenme ayarlamasıgereklidir.

Bu, değiştirmeden önce gerçek bir alan modülü hatasını onaylamanın ve daha sonra gerekli ayarlamayı tamamlamanın önemli olduğunu gösterir.
