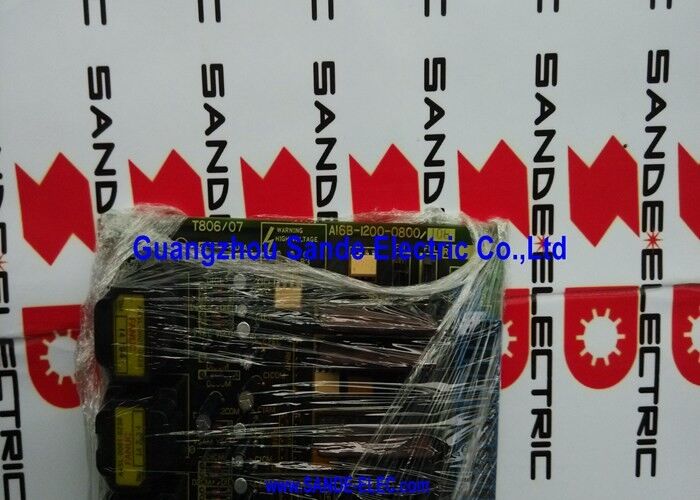

Sürücü tablosu A16B-1200-0800 A16B-12OO-O8OO A16B12000800

A16B-1200-0800. FANUC S-Serisi Çift Dijital Servo Kontrol PCB'si

S-Serye Servo Sürücüleri Bu kartın hizmet ettiği CNC Nesli

FANUC S serisi AC servo amplifikatörleri (A06B-6058 serisi), 1980'lerin sonlarında ilk dijital CNC sistemleriyle birlikte piyasaya sürülen ikinci nesil FANUC dijital AC servo sürücülerini temsil eder.Bu sürücüler daha önceki analog servo ve servo amplifier neslini değiştirdi, makine aracının akslarına dijital PWM kontrolünü getirir.

A16B-1200-0800, çift eksenli S serisi sürücüler için üst kontrol kartıdır.Sürücü ünitesinin üstünde en üst PCB olarak yer alır CNC, A06B-6058 sürücüsüne eksen komutları gönderdiğinde, A16B-1200-0800 bunları alır, işler,ve sürücünün güç bölümündeki güç transistörlerine komuta eden PWM kapı sürücü sinyallerini üretir.

Ana Özellikler

Dijital PWM: Kurulun sürücülere nasıl komuta verdiği

Dijital PWM servo kontrolünde, A16B-1200-0800, her bir eksen için istenen motor akımını, komuta edilen ve gerçek eksen pozisyonu arasındaki konum ve hız hatasından hesaplar.Bu akım komutunu bir PWM görev döngüsüne çeviriyor. Transistörün güç transistörlerinin yüksek frekansta gerçekleştirdikleri transistörün anahtarlama döngüsündeki açık zaman ile kapalı zaman arasındaki oran..

Sonuç olarak, ortalama değeri komuta edilen referansı yakından takip eden bir motor akımı elde edilir.motor akımı ne kadar yumuşak olursa ve eksende tork dalgalanması ne kadar düşükseBu dijital PWM yaklaşımı, değişen yük ve sıcaklık koşullarında daha tutarlı bir eksen yanıtı sağlayarak eski analog akım referans yaklaşımını değiştirdi.

Uygulama Senaryoları

S serisi tahrik ekseni alarmı:A06B-6058-H222 çift ekselli tahriklerle donatılmış bir işleme merkezi, iki eksel servo alarmı geliştirir. Güç bölümünün ve motor kablolarının sağlam olduğunu doğruladıktan sonra,A16B-1200-0800 kontrol kartı hata olarak tanımlanmıştır.Jumper ayarları arızalı tahtadan kaydedilir, yedek takıma monte edilir ve sürücü normal hizmete döner.

0-C CNC servo sürücüsünün bakımı:S serisi sürücüleri çalışan eski bir 0-C kontrol sistemi, planlanan bir servomoştu revizi sırasında A16B-1200-0800 kontrol kartını değiştirdi.

Sık Sorulan Sorular

S1: A16B-1200-0800 ve diğer A16B-1200 serisi paneller arasındaki fark nedir?

A16B-1200 serisi, farklı tahrik yapılandırmalarına ve motor boyutlarına sahip çeşitli S serisi servo kontrol panolarını kapsar.0800 varyantı, 0S / 0S ile 20S / 20S motor aralıklarını kapsayan orta A06B-6058-H22x sürücüleri için iki eksenli karttır.Diğer A16B-1200 parça numaraları farklı S serisi sürücü modellerine veya tek eksel konfigürasyonlarına hizmet verir.

S2: A16B-1200-0800 A06B-6058-H22x dışında S serisi sürücülerde kullanılabilir mi?

A16B-1200-0800 A06B-6058-H221 ile H224 için onaylanmıştır (ikiz 6058 sürücüler).Diğer A06B-6058 çeşitleri (farklı akım değerleri veya tek eksenli versiyonlar) farklı kontrol kartı çeşitleri gerektirebilir.Her zaman sipariş vermeden önce sürücünün özel sürücü modelini sürücünün isim plakasından kontrol edin ve sürücünün yedek parçaları listesine karşılaştırın.

S3: S1 ve S2 atlayanlar yanlış ayarlanırsa ne olur?

A16B-1200-0800'deki yanlış sıçrama ayarları tipik olarak şu şekillerde ortaya çıkar: Servo alarmları hemen tahrik edildiğinde etkinleştirilmektedir; yanlış eksik hız veya yanlış davranış; eksik hızda hareket eden eksik;veya düşük yük koşullarında aşırı akım alarmı çalıştırmakSistemin güçlendirilmesinden önce her zaman yedek kartın jumper yapılandırmasını sürücünün bakım belgelerine ve orijinal kartın ayarlarına karşı kontrol edin.

S4: A16B-1200-0800 FSSB (Fanuc Servo Serial Bus) CNC sistemleriyle uyumlu mu?

Hayır. S serisi A06B-6058 sürücüleri, daha eski bir seri arayüzü kullanır. FSSB, i nesil CNC'de Alpha ve Alpha-i serileriyle birlikte tanıtıldı.A16B-1200-0800 S servo otobüs arayüzünü kullanan CNC sistemleri ile uyumludur: 0-B, 0-C, 15 serisi CNC kontrol sistemleri. i nesil CNC sistemleri (16i, 18i, 21i) FSSB kullanır ve Alpha-i veya Beta-i servo sürücülerini gerektirir.

S5: A16B-1200-0800'ü değiştirmek CNC servo parametrelerini değiştirmek zorunda mı?

Servo parametreleri (eksen kazançları, motor kimliği, kodlayıcı türü) CNC'nin parametreler belleğinde depolanır.Değiştirme tahtasındaki S1 ve S2 sıçrayıcı ayarları fiziksel olarak motor ve tahrik yapılandırmasına uymalıdır. Bunlar donanım yapılandırma adımlarıdır.Düzgün sıçrayıcılar ile donatıldıktan sonra, tam üretimden önce düşük hızda servo hazırlığını onaylayın.
