FANUC A16B-1212-0220 | Sıfır C Kontrolü C7 I/O PCB — 104 Giriş / 72 Çıkış / Yüzeye Montajsız / FANUC 0-C, 0-D, 0-F Serisi

104 Giriş, 72 Çıkış — Tam Özellikli Sıfır CI/O Kartı

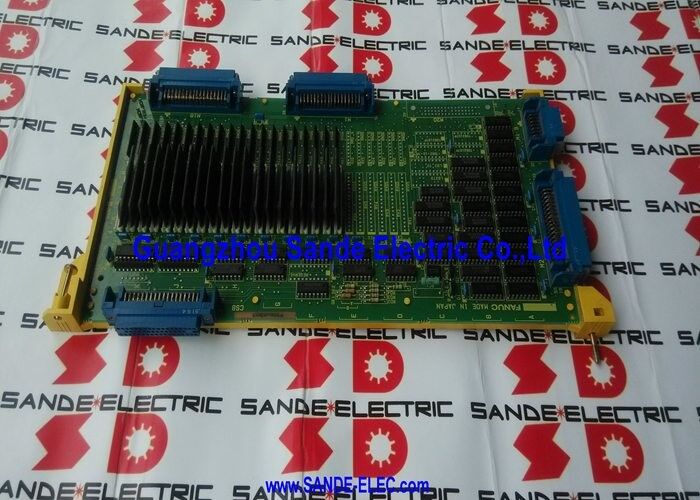

A16B-1212-0220, FANUC'un Zero (0) serisi CNC'si için C7 I/O kartıdır — C, D ve F model çeşitleriyle 1980'ler ve 1990'larda bir nesil CNC takım tezgahlarını çalıştıran uzun süredir devam eden Seri 0 platformu. C7 tanımı, A16B-1212 serisinin üst ucunda tam olarak belirlenmiş I/O yapılandırmasını tanımlar: 104 dijital giriş ve 72 dijital çıkış. Bu, Zero C kontrol mimarisi içerisinde en yüksek I/O sayısına sahip makinelere (tam ATC, palet ve yardımcı işlev I/O'ya sahip karmaşık işleme merkezleri ve çoklu eksen ve iş mili kontrolüne sahip torna-freze makinelerine) uyan karttır.

Kart, makine arayüzünü yönetir; CNC'nin PMC merdiven mantığı kontrollerinin bu PCB'den geçtiği makine takımına bağlı her anahtar, sensör, röle çıkışı ve solenoid valf. Girişler makinenin fiziksel durumunu okur (limit anahtarları, kapı kilitleri, sensör sinyalleri, operatör düğmeleri). Çıkışlar makinenin aktüatörlerine (röle bobinleri, solenoid valfler, gösterge lambaları, ATC tetikleyicileri) komut verir.

Yüzeye monte olmayan yapı (SMD yerine delikli bileşenler) orijinal C serisi kartların ayırt edici fiziksel özelliğidir. Önceki FANUC I/O kartları yüzeye monte edilmiyordu, bu da onarım düşünülürken geçerliydi: delikli bileşenlere elle lehimle onarım için ince aralıklı SMD bileşenlere göre daha erişilebilirdi.

Temel Özellikler

Sıfır CI/O Kart Ailesinde C7

A16B-1212 serisi, FANUC Zero C, D ve F kontrol nesline yönelik tüm I/O kartlarını kapsar. Serideki her değişken, G/Ç sayısı ve konfigürasyonu açısından farklılık gösterir:

C7, bu kart ailesindeki en yüksek G/Ç sayısı standart çeşididir. Daha az G/Ç gereksinimi olan makineler daha düşük sayımlı varyantları kullanır; C7 en tam donanımlı makinelere hizmet vermektedir.

SSS

S1: Hangi FANUC Serisi 0 çeşitleri A16B-1212-0220'yi kullanıyor?

Kart, birden fazla makine tipinde FANUC Serisi 0-C, 0-D ve 0-F kontrolleri için tasarlanmıştır: 0-MC (işleme merkezi), 0-TC (tornalama merkezi), 0-TTC (ikiz taret tornalama merkezi), 0-MD (doğrudan tahrikli işleme) ve 0-TD (doğrudan tahrikli tornalama). Ayrıca OC, OD ve OF iş mili ve servo arayüzlerini de destekler.

S2: G/Ç PCB'sindeki bir arıza nasıl teşhis edilir?

G/Ç PCB hataları tipik olarak belirli giriş veya çıkışların yanıt vermemesiyle ortaya çıkar; belirli bir anahtar sinyalinin PMC'ye kaydedilmemesi veya belirli çıkışların PMC komutundan bağımsız olarak etkinleştirilememesi. CNC'nin G/Ç tanılama ekranını (PMC G/Ç monitörü) kullanan sistematik testler, hangi belirli G/Ç noktalarının arızalı olduğunu belirler. Arıza tek bir nokta yerine büyük bir giriş veya çıkış bloğunu etkiliyorsa, saha kablolamasından ziyade kartın kendisinin arıza kaynağı olması daha olasıdır.

S3: A16B-1212-0220 onarılabilir mi, yoksa tamamen değiştirilmesi gerekiyor mu?

Açık delikli (yüzeye monte olmayan) yapı, kart düzeyinde onarımı SMD kartlardan daha erişilebilir hale getirir. Yaygın arıza noktaları arasında konektör kontakları, çıkış kanallarındaki koruma diyotları ve giriş kanallarındaki optokuplör IC'leri bulunur. Uzman FANUC Zero serisi I/O kartı onarım hizmetleri, arızalı bileşenleri tanımlayıp değiştirebilir ve test altındaki tam 104/72 I/O kanal sayısını doğrulayabilir.

S4: A16B-1212-0220'yi değiştirmek PMC'nin yeniden programlanmasını gerektirir mi?

PMC ladder programı G/Ç kartında değil, CNC'nin ana belleğinde saklanır. G/Ç kartının değiştirilmesi PMC programını değiştirmez. Değiştirmeden sonra, her girişi ve çıkışı PMC monitöründe test ederek tüm G/Ç adreslerinin doğru şekilde çalıştığını doğrulayın. G/Ç eşlemesi, PMC yazılımı ve kartın raftaki fiziksel konumu tarafından tanımlanır.

S5: A16B-1212-0220 nereden temin ediliyor?

FANUC Zero serisi G/Ç kartı satış sonrası pazarı aracılığıyla - FANUC Serisi 0 CNC uzman bayileri, kart onarım hizmetleri ve test edilmiş fazla tedarikçiler. Bu nesil FANUC I/O kartı için onarım ve değiştirme hizmetleri yaygın olarak mevcuttur. Takılan kartın etiketinden A16B-1212-0220'yi doğrulayın. A16B-1212 serisindeki ilgili kartlar farklı G/Ç sayılarına sahiptir ve birbirleriyle değiştirilemezler.
