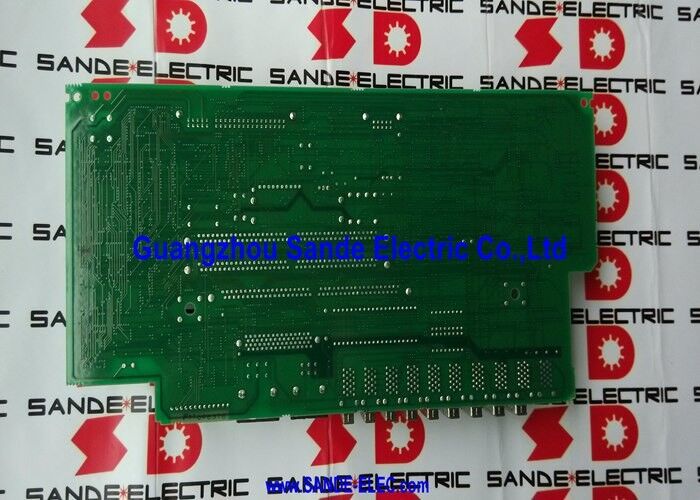

FANUC CONTROL BOARD A16B-2202-0432 A16B-22O2-O432 A16B22020432

A16B-2202-0432 | FANUC Alpha SPM Kontrol PCB'si — A06B-6088 Serisi için En İyi Kart / SPM-15 - SPM-55 / 283–325VDC / Tip 1 Arayüz

SPM — Bu Kartın Kontrol Ettiği İş Mili Tahrik Modülü

FANUC Alpha SPM (İş Mili Güç Modülü), takım tezgahının ana iş mili motorunu çalıştırır. Sürücü kabininde PSM ve servo modüllerin yanında bulunur, gücünü PSM'nin DC veriyolundan alır ve iş mili motoru için değişken frekanslı, değişken voltajlı AC çıkışına dönüştürür.

A06B-6088 serisi çok çeşitli SPM derecelendirmelerini kapsar:

• SPM-15(A06B-6088-H215): Alpha 12, AlphaP15, AlphaP18 iş mili motorlarını çalıştırır
• SPM-22(A06B-6088-H222): Alpha aP30, Alpha 15 iş mili motorlarını çalıştırır
• SPM-26(A06B-6088-H226): Alpha aP40, Alpha 26 iş mili motorlarını çalıştırır
• SPM-30(A06B-6088-H230): Alpha 30, AlphaP40 iş mili motorlarını çalıştırır
• SPM-45(A06B-6088-H245): 45 kW'ta yüksek güçlü iş mili motorlarını çalıştırır
• SPM-55(A06B-6088-H255): 55kW kapasitesi

A16B-2202-0432kontrol PCB'si (üst kart)tüm bu SPM çeşitlerinin içinde. Bir kart SPM-15'ten SPM-55'e kadar tüm ürün yelpazesine hizmet eder.

Temel Özellikler

Tip 1 Arayüz — İş Mili Motoru Geri Bildirimi

"Tip 1 (standart özellikler)" tanımı, bu SPM'nin kullandığı iş mili motoru geri bildirim arayüzünü tanımlar:

M sensörü:FANUC Alpha iş mili motorları için standart konum/hız sensörü. Hız geri bildirimi ve iş mili yönlendirme konumlandırması için kullanılır.

MZ sensörü:Yerleşik motor konfigürasyonlarında kullanılan sıfır hız/konum sensörü çeşidi.

Konum kodlayıcı:C ekseni olarak iş mili uygulamaları için yüksek çözünürlüklü konum enkoderi — diş açma, hassas kılavuz çekme, senkronize iş mili fonksiyonları.

A16B-2202-0432 tüm bu geri bildirim türlerini işler. Geri bildirim arayüz devreleri, sensör sinyallerini okur ve bunları kapalı döngü hız kontrol algoritması için kullanır; iş milinin, değişen kesme yükü altında tam olarak komut verilen hıza ulaşmasını ve bu hıza ulaşmasını sağlar.

Uygulama Senaryoları

18-MC işleme merkezinde SPM iş mili alarmı:18-MC'lik bir işleme merkezindeki FANUC Alpha SPM-22 iş mili modülü, kalıcı bir iş mili alarmı (SP alarm kodu) geliştirir. Temel güç PCB'si ve sürücü kartı testi doğru şekilde yapıldı. A16B-2202-0432 kontrol kartı arıza olarak tanımlandı. Kartın değiştirilmesi iş milinin çalışmasını eski haline getirir.

16-TC torna merkezinde SPM-30 kontrol kartı arızası:Yüksek güçlü SPM-30 iş mili modülüne sahip bir torna merkezi, iş mili hızı kontrolünü kaybeder; iş mili, program komutlarına yanıt vermeden yanlış hızda çalışır. A16B-2202-0432 hız kontrol döngüsü devresi arıza olarak tanımlandı. Aynı parça numarasıyla değiştirme, SPM-30'un daha yüksek güç değerine bakılmaksızın hız düzenlemesini eski haline getirir.

SSS

S1: Yalnızca A16B-2202-0432 arızalanırsa, tüm SPM modülünü değiştirmeden değiştirilebilir mi?

Evet. A16B-2202-0432, modül muhafazasının içindeki temel güç PCB'sinden ve sürücü panosundan fiziksel olarak ayrılmış üst kontrol kartıdır. Bağımsız olarak çıkarılabilir ve değiştirilebilir. Modül kabinden çıkarıldığında A16B-2202-0432'ye, SPM modeline bağlı olarak modülün ön yüzünden veya modül kapağı çıkarıldıktan sonra erişilebilir.

S2: A16B-2202-0432'nin değiştirilmesi CNC'deki iş mili parametrelerini etkiler mi?

Hayır. İş mili parametreleri (hız sınırları, hızlanma oranları, konum kodlayıcı çözünürlüğü, dişli oranları, sensör tipi), SPM kontrol panosunda değil, CNC'nin ana parametre belleğinde saklanır. Yedek A16B-2202-0432'yi taktıktan sonra CNC, mevcut iş mili parametrelerini kullanarak modülle iletişim kurar. Tam üretime dönmeden önce, tam hız aralığında iş mili hızı doğruluğunu doğrulayın ve hassas kılavuz çekme veya yönlendirme (kullanılıyorsa) işlevlerinin doğru şekilde çalıştığını onaylayın.

S3: SPM modüllerinde yanında görünen A16B-2202-0432 ile A16B-2203-0332 arasındaki fark nedir?

Her iki kart da A06B-6088 serisi SPM modüllerinin içinde bulunur. A16B-2202-0432 birincil kontrol kartıdır (ana iş mili kontrol mantığını sağlayan üst kart). A16B-2203-0332, modül içerisinde tamamlayıcı arayüz fonksiyonları veya genişletilmiş I/O kapasitesi sağlayan ek bir sinyal kartıdır. Her ikisi de daha yüksek spesifikasyona sahip SPM konfigürasyonlarında mevcuttur. Her ikisinin de değiştirilmesi gerekiyorsa ikisini de sipariş edin; farklı işlevlere hizmet ederler ve biri diğerinin yerini alamaz.

S4: Hangi iş mili alarm kodları A16B-2202-0432'nin arızalandığını gösterir?

FANUC Alpha SPM alarmları modülün LED'inde görüntülenir:

• SP alarmı 24 (IPM alarmı):Genellikle geçit sürücüsü veya güç cihazı arızalarıyla ilgilidir - ancak geçit sürücü kartı (A20B-2902-0390) sağlamsa A16B-2202-0432 yanlış anahtarlama komutları üretiyor olabilir
• SP alarmı 07 (hız geri besleme sinyali hatası):A16B-2202-0432'deki geri bildirim işleme devresine işaret eder
• SP alarmı 29/30/41 (hız hatası):A16B-2202-0432'nin kontrol algoritması donanımından kaynaklanabilecek hız kontrol döngüsü hataları Kontrol kartının arızalı olduğu sonucuna varmadan önce motor, kablolama ve sensör hatalarını hariç tutun.

S5: A06B-6088 serisi "Tip 1"i "Tip 2" SPM modüllerinden farklı kılan nedir?

"Tip" tanımı, iş mili motoru sensörü geri bildirim standardını ifade eder. Tip 1, standart FANUC M-sensörünü veya konum kodlayıcı geri bildirimini kullanır. Tip 2 ("Seri 2" iş mili olarak da bilinir), gelişmiş sensör türlerine ve güncellenmiş kontrol kartı özelliklerine sahip yeni nesil bir iş mili sistemidir. A16B-2202-0432, Tip 1 kontrol kartıdır — Tip 2 iş mili motoru sensör konfigürasyonlarıyla uyumlu değildir. Sipariş vermeden önce iş mili modülünün tipini isim plakasından doğrulayın.
