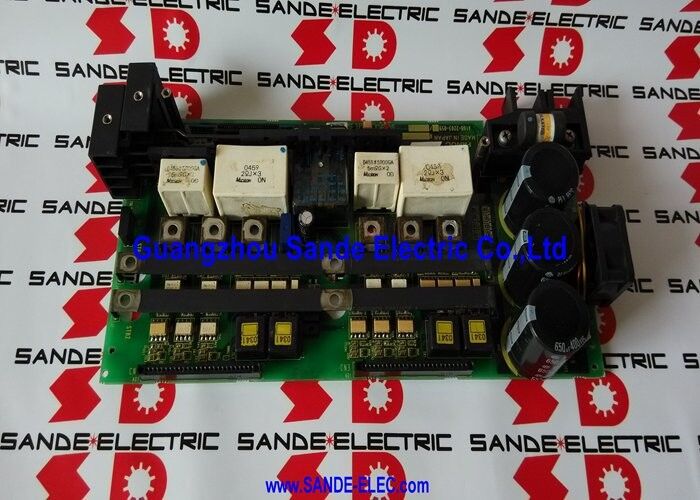

Ana tablo A16B-2203-0590 A16B22030590 A16B-22O3-O59O

A16B-2203-0590 | FANUC Alpha SVM2-12/40 Kablolama Kartı — Tip A ve FSSB Arayüzü / A06B-6079-H204 / A06B-6096-H204 / A16B-2202-0770'in yerini alır

SVM2-12/40 — Asimetrik Çift Eksenli Tahrik

FANUC Alpha SVM2-12/40, eksen başına farklı akım değerlerine sahip iki eksenli bir servo amplifikatör modülüdür. Simetrik SVM2-12/12 (her iki eksende 12A) veya SVM2-40/40'ın (her iki eksende 40A) aksine, 12/40 konfigürasyonu şunları sağlar:

• 12A ekseni (daha hafif görev):Daha hafif bir makine ekseni için; takım tareti, iş parçası dönüşü veya daha küçük servo motor gerektiren bir yardımcı eksen.
• 40A ekseni (daha ağır hizmet):Daha ağır bir makine ekseni için - genellikle daha büyük bir motora ve daha yüksek atalet gereksinimine sahip ana öteleme ekseni.

Bu asimetrik eşleştirme, makine üreticisinin servo amplifikatör akımını her eksenin gerçek talebiyle yakından eşleştirmesine olanak tanır. Bir eksenin yalnızca 12A'ya ihtiyaç duyduğu tek tip bir 40/40 modülün takılması, maliyet ve kabin alanı israfına neden olur. SVM2-12/40, bir hafif eksen ve bir ağır eksene sahip makineler için mühendislik açısından en uygun seçimdir.

Temel Özellikler

Tip A ve FSSB — Her İki Arayüz için Tek Kablolama Kartı

A16B-2203-0590, her iki arayüz varyantında da SVM2-12/40'a hizmet eder:

A tipi arayüz (A06B-6079-H204):CNC'den özel bir kablo kullanan seri servo veri yolu arayüzü. Daha önceki arayüz üretimi, Seri 15 ve erken i-serisi sistemlerde hala yaygındır.

FSSB arayüzü (A06B-6096-H204):i-serisi CNC sistemlerinde kullanılan fiber optik servo veri yolu arayüzü. Sürücü kabininden gelen elektromanyetik gürültüye karşı bağışıklık sağlar.

Mekanik kart boyutları ve motor/veri yolu konnektör düzeni Tip A ve FSSB SVM2-12/40 varyantlarında ortak olduğundan, kablolama kartının fiziksel konnektör seti her iki arayüz tipini de barındırır. İkisi arasında yalnızca kontrol PCB'si ve servo veriyolu konektörü farklılık gösterir.

Uygulama Senaryoları

SVM2-12/40 kablolama kartı hatası:FANUC Alpha servo modülü her iki ekseni de etkileyen alarm kodları geliştirir. Kontrol PCB'si doğru şekilde test eder ancak inceleme, kablolama panosunda hasarlı yüksek akım motor konnektörü izlerini ortaya çıkarır. A16B-2203-0590 değişimi, modülün konnektör bütünlüğünü ve her iki eksen servo fonksiyonunu geri yükler.

Modül yenileme:Alpha SVM2-12/40 modülü atölyede yenileniyor. A16B-2203-0590 kablolama kartı, dahili kartın tamamen yenilenmesini sağlamak için kontrol PCB'sinin yanında değiştirildi.

SSS

S1: A16B-2203-0590, FSSB arayüzü SVM2-12/40'ta ve ayrıca Tip A SVM2-12/40'ta kullanılabilir mi?

Evet. FANUC Alpha bakım kılavuzu, A16B-2203-0590'ın hem A06B-6079-H204 (Tip A) hem de A06B-6096-H204 (FSSB) modülleri için kablolama kartı olduğunu onaylar. Kablolama panosu her iki arayüz çeşidi için ortak yapısal elemandır. Kablolama panosundaki CNC servo arayüz konektörü hem Tip A kabloyu hem de FSSB fiber optik konektörü kabul eder veya arayüze özel bağlantı, kablolama kartı yerine kontrol PCB'nin konektörü aracılığıyla yapılır.

S2: SVM2-12/40'ta A16B-2203-0590 ile eşleşen kontrol PCB'si nedir?

HRV3 kontrol konfigürasyonu için (daha yüksek performanslı akım kontrolü): A16B-2203-0590 kablolama kartı A20B-2100-0541 kontrol PCB'si (FSSB arayüzü) ile eşleşir. Standart konfigürasyonlar için eşleştirme, modül üretimine bağlıdır. FANUC Alpha Serisi bakım kılavuzu tablosu şunları belirtir: "HRV3 kullanırken aşağıdaki kartları birlikte kullanın: Kablolama kartı: A16B-2203-059X / Baskılı devre kartı: A20B-2100-054X."

S3: SVM2-12/40 neden tek tip 40/40 yerine asimetrik akım değerlerini kullanıyor?

Güncel uyumlu sürücü konfigürasyonu maliyeti azaltır ve termal yönetimi iyileştirir. 12A eksen için 40A çıkış aşaması, yaklaşık 30A nominal kapasiteyi boşa harcayarak IGBT cihazlarında, soğutmada ve kabin boyutunda maliyete neden olur. SVM2-12/40 her eksene tam olarak ihtiyaç duyduğu akımı sağlar. Bu, özellikle Z ekseninin (taşıyıcı) X ekseninden (çapraz kızak) daha yüksek yük taşıdığı CNC torna tezgahlarında veya eksenlerden birinin ana kesme ekseni yerine hafif bir yardımcı olduğu makinelerde kullanışlıdır.

S4: Yeni A16B-2203-0590'ı taktıktan sonra kodlayıcı veya motor kablolarının yeniden yönlendirilmesi gerekiyor mu?

Kablolama panosundaki kodlayıcı ve motor kablosu konnektörleri, orijinal kartla aynı fiziksel pin çıkışını ve mekanik konfigürasyonu korur. Kablo bağlantıları yeni karttaki aynı konnektör konumlarına yeniden yapılır; makine kablolarının yeniden yönlendirilmesi veya değiştirilmesi gerekmez.

S5: A16B-2203-0590 kablolama kartı kontrol PCB'sine erişmeden değiştirilebilir mi?

SVM2-12/40 modül muhafazasının içinde kontrol PCB'si, kablolama panosunun üstüne monte edilir. Kablolama kartını çıkarmak için, öncelikle kontrol PCB'sinin, kablolama kartının tutucu donanımını açığa çıkaracak şekilde çıkarılması gerekir. İki kart modülün içinde ayrılmıştır. A16B-2203-0590'ı değiştirdikten sonra, modül kapatılmadan önce kontrol PCB'si yeni kablolama kartına yeniden takılır ve sürücü kabinine yeniden takılır.
