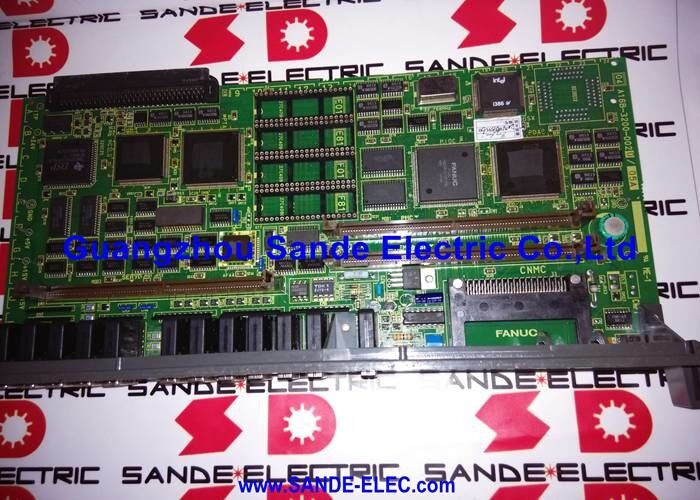

Ana devre panosu A16B-3200-0020 A16B-32OO-OO2O A16B32000020

A16B-3200-0020 | FANUC Serisi 21-TB Ana CPU Kartı — 4 Eksen / 3 Yuva / SERVO / PMC / MEM ve SP / Öne Montaj Konnektörleri

Seri 21-TB — Tornalama için Kompakt CNC

FANUC Seri 21, FANUC'un CNC serisinde belirli bir pazar konumuna sahipti: Ekonomik Seri 0'dan daha yetenekli, ancak tam Seri 16/18'den daha kompakt ve daha düşük maliyetli. "21" tanımı onu bu nesiller arasında yerleştirerek küçük ve orta ölçekli tornalama merkezleri (21-TB) ve işleme merkezleri (21-MB) için dengeli bir özellik kombinasyonu sunuyor.

21 TB (Tornalama Merkezi) konfigürasyonu, sistemi torna uygulamaları için uyarladı: standart olarak takım ucu radyus telafisi, sabit yüzey hızı, diş açma ve tornalamaya özel hazır çevrimler.

A16B-3200-0020, bu 21 TB kontrolün ana CPU kartıdır; diğer tüm kartların ve modüllerin bağlandığı ve bağlı olduğu fiziksel çekirdektir.

Temel Özellikler

4 Eksen Yeteneği

A16B-3200-0020, 4'e kadar kontrollü ekseni destekler; çoğu tornalama merkezi konfigürasyonu için yeterlidir:

• Standart 2 eksenli torna (X ve Z):Dört kapasiteden ikisi kullanılıyor
• Y eksenli veya alt iş milli 3 eksenli torna:Kullanılan üç eksen
• 4 eksenli çift taretli torna tezgahı (X1, Z1, X2, Z2):Tam dört eksen kapasitesi kullanıldı

Daha fazla eksen gerektiren bir makine için Seri 16 veya 18 uygun platform olacaktır. 21-TB'nin dört eksen kapasitesi, genellikle donattığı tornalama makineleriyle iyi uyum sağlar.

Uygulama Senaryoları

21-TB CNC ana kart arızası:FANUC 21-TB kontrolüne sahip bir CNC torna merkezi, güç açıldıktan sonra tüm yanıtını kaybediyor. Besleme voltajları doğru olduğunu doğruluyor; A16B-3200-0020 ana kartı arıza olarak tanımlandı. Servo, PMC ve MEM & SP modüllerinin yeniden takılmasıyla değiştirme ve yedeklemeden parametre geri yükleme, makineyi üretime döndürür.

CNC kontrol sisteminin yenilenmesi:21 TB'lik eski bir tornalama merkezi, hizmetin devam etmesi için yenilendi. A16B-3200-0020 ana kartı, genel kontrol ünitesi yenilemesinin bir parçası olarak değiştirildi.

SSS

S1: Yeni A16B-3200-0020'ye hangi modüller aktarılmalıdır?

Üç yuva modülünün tümü (SERVO kartı, PMC modülü ve MEM & SP modülü) eski karttan çıkarılmalı ve yedek karttaki aynı yuvalara takılmalıdır. Bu modüller CNC'nin yazılımını ve yapılandırılmış verilerini taşır. Ayrıca ana kart üzerindeki FROM/SRAM modüllerinin (program ve parametre depolama) sağlam olarak aktarılması gerekmektedir.

S2: A16B-3200-0020, Seri 21-MB (işleme merkezi) modeliyle uyumlu mu?

A16B-3200-0020, 21 TB'lik torna merkezi için onaylandı. 21 MB (işleme merkezi), farklı yuva konfigürasyonlarına veya yazılım desteğine sahip farklı bir ana kart çeşidi kullanabilir. CNC Electronics bu kartı 21 serisi platformu kapsayan "21B kontrol sistemi serisi CPU PCB" olarak belirtmektedir. Sipariş vermeden önce ilgili makinenin yedek parça dokümanlarından doğrulayın.

S3: A16B-3200-0020 değiştirildiğinde CNC programlarına ne olur?

MEM ve SP modülü ve FROM/SRAM modülleri orijinal karttan bozulmadan aktarılırsa tüm programlar, parametreler ve PMC verileri korunur. Bu modüller mevcut değilse (örn. hasarlıysa), verilerin yedekten tam olarak geri yüklenmesi gerekir. Bu nedenle herhangi bir ana kart bakımından önce yedekleme yapmak önemli bir uygulamadır.

S4: Yeni bir A16B-3200-0020 takıldıktan sonra ürün yazılımı güncellemesi gerekli midir?

CNC sistemi donanım yazılımı, ana karttan ayrı olarak FROM (Flash ROM) modüllerinde saklanır. Orijinal sistemdeki FROM modülleri yedek karta aktarılırsa ürün yazılımı korunur ve yeniden yüklemeye gerek kalmaz. Yeni FROM modüllerinin kullanılması gerekiyorsa 21 TB için doğru FANUC ürün yazılımı sürümü yüklenmelidir.
