A20B-2001-0933 | FANUC Alpha SVM2-40L/40L Servo Kontrol PCB — Tip A Arayüz / A06B-6079-H209 / 2 Eksenli 40A / Kablolama Kartı A16B-2203-0595

SVM2-40L/40L — Yüksek Akımlı Çift Eksenli Sürücü Modülü

SVM2-40L/40L (A06B-6079-H209), eksen başına 40A sürekli olarak derecelendirilmiş iki eksenli bir servo amplifikatör modülüdür. FANUC Alpha serisi SVM2 (iki eksenli servo modül) ürün yelpazesinde bu, hattın yüksek akım sonunu temsil eder:

Düşük akımlı modeller (SVM2-12/12, SVM2-20/20), kompakt işleme merkezlerinde ve hafif hizmet tipi takım tezgahlarında daha küçük servo motorlara hizmet eder. SVM2-40L/40L aşağıdakilerin yüksek akım gereksinimlerini karşılar:

Büyük işleme merkezi eksenleri:Hızlanma ve yavaşlama sırasındaki yüksek dinamik yükün sürekli yüksek akım çıkışı gerektirdiği, önemli tabla kütlesine sahip ağır X ve Y eksenleri.

Büyük palet değiştiriciler ve döner tablalar:Önemli kütleyi yüksek ilerleme hızlarında hareket ettiren eksenler; aynı hareket profili için daha hafif eksenlere göre daha fazla motor akımı gerektirir.

Taşlama makinesi eksenleri:Orta hızlarda ancak tutarlı kesme kuvvetiyle, uzun üretim süreçleri boyunca sürdürülen hassas taşlama, güvenilir yüksek akımlı servo çıkışı gerektirir.

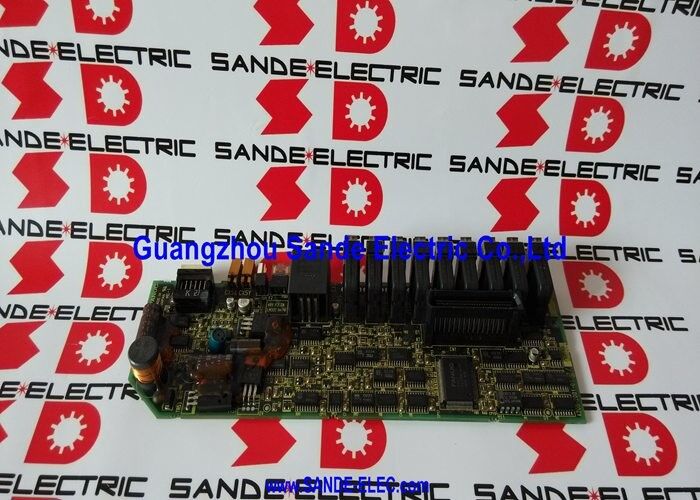

A20B-2001-0933, bu modülün içindeki kontrol PCB'sidir; aynı anda her iki 40A eksen için geçerli kontrol mantığını, kodlayıcı geri bildirim işlemeyi, Tip A veri yolu iletişimini ve koruma devresi yönetimini sağlar.

Temel Özellikler

Kontrol PCB'si ve Kablolama Kartı - Rollerin Bölümü

SVM2-40L/40L modülü iki ana PCB içerir:

A20B-2001-0933 (kontrol PCB'si):Akıllı katman. A Tipi veri yolu aracılığıyla CNC'den servo eksen komutlarını alır, her iki eksen için gerçek zamanlı akım kontrol döngülerini çalıştırır, kodlayıcı geri bildirimini okur, güç aşamasından gelen arıza sinyallerini işler ve IGBT anahtarlama cihazlarına komut vermek için geçit sürücü sinyalleri üretir.

A16B-2203-0595 (kablolama panosu):Fiziksel bağlayıcı katmanı. DC bara girişi için terminal bağlantılarını, her iki eksen için üç fazlı motor çıkış kablolarını ve enkoder sinyal konnektörlerini sağlar. Kablolama panosu yüksek akım bağlantılarını taşır; A20B-2001-0933 kontrol mantığını taşır.

A16B-2203-0595 kablolama kartı, daha önceki bir versiyon olan A16B-2202-0775'in yerine geçer. Her iki kablolama kartı da A20B-2001-0933 kontrol PCB'siyle uyumludur. Kontrol PCB'sini değiştirirken kablolama kartı da hasar görmediği sürece modülün içinde kalır.

A20B-2001-0933 vs A20B-2001-0931 — Yüksek Akımda Neler Değişir?

A20B-2001-0931, düşük akımlı SVM2 modülleri (SVM2-12/12 ila SVM2-30/30) için kontrol PCB'sidir. A20B-2001-0933, SVM2-40L/40L'ye hizmet eder.

Eksen başına 40A'ya karşı 12A veya 20A'da kontrol panosu:

• Daha yüksek akımlı güç cihazlarını değiştirmek için daha yetenekli bir IGBT geçit sürücü devresine sahip arayüz
• Daha yüksek kapasiteli akım sensörlerinden gelen akım geri besleme sinyallerini işleyin
• 40A çalışmaya uygun koruma eşiklerini yönetin

Bu farklılıklar A20B-2001-0933'ü 40L/40L modülüne özel kılar — A20B-2001-0931 ve A20B-2001-0933 ilgili modüller arasında değiştirilemez.

Uygulama Senaryoları

SVM2-40L/40L kontrol kartı hatası:FANUC Alpha sürücü sisteminin çift eksenli servo modülü (A06B-6079-H209), her iki eksende aynı anda bir servo alarmı geliştirir. Kablolama kartının ve güç cihazlarının sağlam olduğu doğrulandıktan sonra A20B-2001-0933 kontrol PCB'si arıza olarak tanımlanır. Değiştirme, her iki 40A eksenli servo kanalını da geri yükler.

Yüksek akım eksen sürücüsü bakımı:Büyük bir işleme merkezinin servo sürücü kabininin planlı bakımı sırasında, kontrol panosunun eskimeye bağlı arızalarını önlemek amacıyla proaktif PCB yenilemesinin bir parçası olarak A20B-2001-0933, yüksek yüklü eksen modülünde değiştirildi.

SSS

S1: Bu kartın kullandığı A Tipi arayüz nedir?

Tip A, FANUC'un Alpha serisi sürücü nesline yönelik seri servo iletişim protokolüdür. CNC'nin servo arayüz kartından sürücü modülüne özel bir seri kablo kullanır, konum komutlarını iletir ve dijital seri bağlantı üzerinden enkoder geri bildirimini geri gönderir. Tip A, Alpha-i serisinde kullanılan fiber optik FSSB arayüzünden önce gelir. A20B-2001-0933, A Tipi arayüz çeşididir; FSSB (A06B-6096 serisi) modülleriyle uyumlu değildir.

S2: SVM2-40L/40L tanımında "40L" ne anlama geliyor?

FANUC'un SVM2 adlandırma kuralında, mevcut değer son eki sürekli (C) ve tepe (P) akım kapasitelerini gösterir. "40L", bu kanalın sınırlı görevde 40A olarak derecelendirildiğini belirtir; modülün termal sınırlarını aşmadan 40A'nın ne kadar süreyle sürdürülebileceğini tanımlayan belirli bir görev döngüsü ve termal değer. Bu, örneğin "40" (40A sürekli) veya "40HV" (yüksek voltaj modeli) ile ayırt edilir. SVM2-40L/40L konfigürasyonuna uygulanabilir kesin görev döngüsü tanımı için FANUC Alpha Serisi Bakım Kılavuzuna bakın.

S3: A20B-2001-0933, FSSB arayüzü SVM2 modülleri (A06B-6096 serisi) ile kullanılabilir mi?

Hayır. A20B-2001-0933, Tip A seri servo veri yolu arayüzünü uygular. FSSB arayüzü SVM2 modülleri (A06B-6096 serisi) farklı bir iletişim protokolü ve farklı konnektör düzenlemesi kullanır. Bu iki sürücü nesli PCB uyumlu değildir. Yedek kontrol kartını sipariş etmeden önce, kurulu modülün arayüz tipini isim plakasından doğrulayın.

S4: A20B-2001-0933'ün değiştirilmesi servo parametre değişiklikleri gerektiriyor mu?

Hayır. Servo eksen parametreleri — motor kimlik kodları, enkoder tipi, akım limitleri, servo döngü kazançları — CNC'nin ana parametre belleğinde saklanır. A20B-2001-0933'ün değiştirilmesi bu parametreleri etkilemez. Yedek parçayı taktıktan ve sürücü sistemine güç verdikten sonra CNC, modülle iletişimi yeniden kurar ve mevcut servo parametrelerini uygular. Servo hazırlığını doğrulayın ve tam üretimden önce düşük hız testleri yapın.

S5: A20B-2001-0933'ün başarısız olduğu sonucuna varmadan önce hangi görsel inceleme faydalıdır?

Kontrol kartını değiştirmeden önce aşağıdakileri görsel olarak inceleyin: (1) kart yüzeyinde renk bozulması, çatlamış veya yanmış bileşenler veya geçit sürücüsü çıkış bölümünün etrafındaki hasarlı lehim bağlantıları açısından; (2) hasarlı, oksitlenmiş veya deforme olmuş kontaklar için kenar konektörü; (3) ikincil olarak kontrol panosu arızasına neden olabilecek görünür hasar açısından kablolama panosunda; (4) bir kablolama hatasından kaynaklanan ark hasarı belirtileri açısından modülün harici konnektörleri. Görünür bir fiziksel hasar yoksa ve arıza imzası kontrol elektroniğine işaret ediyorsa A20B-2001-0933'ün değiştirilmesi uygundur.
