Fanuc Sensörleri A20B-2002-0300 A2OB-2OO2-O3OO A20B20020300

FANUC A20B-2002-0300. ∙ Alfa Serisi Spindle Motor Kodlayıcı Sensör Birimi ∙ Montaj Kılıfı / Takım Üzerinde Relay / B Tipi Arayüzü

Alfa Serisi Dönüştürme Hızı

A20B-2002-0300, FANUC'un Alfa serisi dümene tahrik sistemi için dümene motor kodlayıcı sensör montajıdır. Dümene motorun arkasına, tipik olarak dümene üfleyici fanın altına monte edilir,ve Alfa serisi spindle amplifier modülü kesme yükleri altında spindle hızı düzenlemek için gerekli olduğunu spindle RPM geri bildirim sinyali sağlar.

Servo motor kodlayıcılarının aksine, konum kontrolü için mutlak veya artan şaft pozisyonu rapor eder.bir spindle kodlayıcısının birincil işlevi hız geri bildirimidir. Spindle amplifikatörünün kesme kuvvetindeki değişikliklere karşı komuta edilen RPM'yi korumak için okuduğu sürekli sinyalİşleyen bir kodlayıcı sensörü olmadan, iğne amplifikatörü hız döngüsünü kapatamaz: yük altında sabit bir hız tutma yeteneğini kaybeder, bu da yüzey finişini, alet ömrünü etkiler.ve sert dokunma doğruluğu.

Sensör birimi, Alfa serisi spindle amplifier modülündeki JY2 terminaline Type-B seri arayüzünü kullanarak bağlanır.Bu arabirim özelliği Alfa serisine özeldir. Alpha i veya daha sonraki sürücü nesillerinin FSSB tabanlı geri bildirimleri ile değiştirilemez..

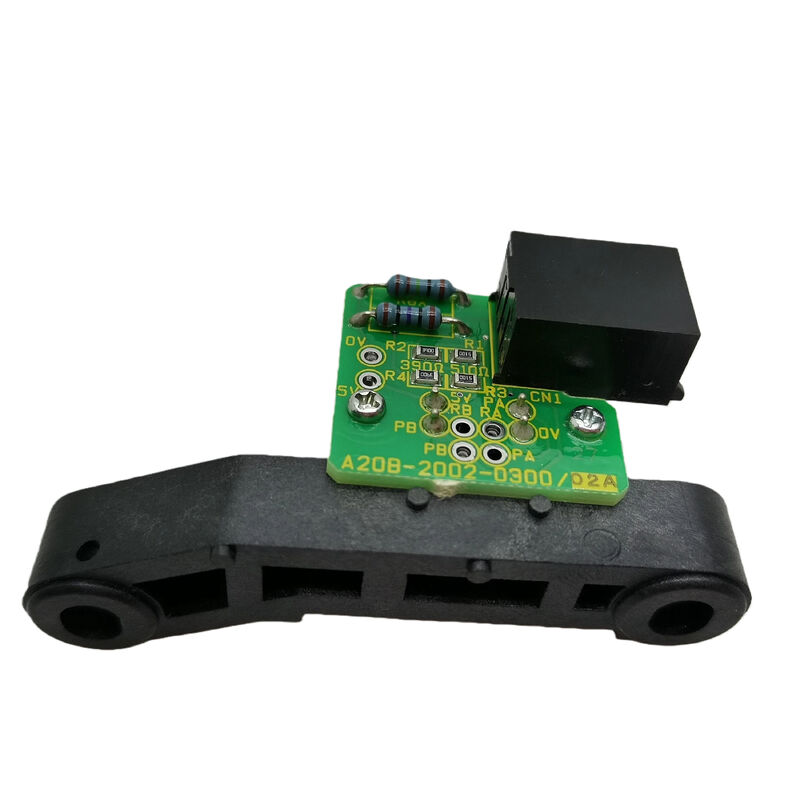

İki donanım revizyonu vardır: /01A ve /02A. Yer değiştirme sipariş etmeden önce yüklü birimin revizyonunu etiketinden onaylayın.

Ana Özellikler

Gemideki röle ve montaj koltuğu

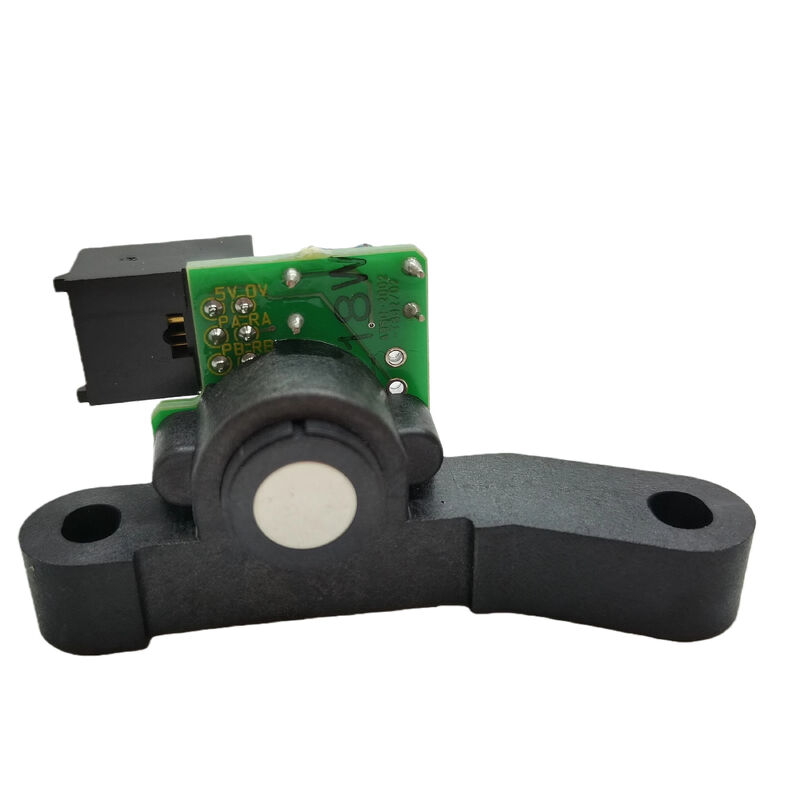

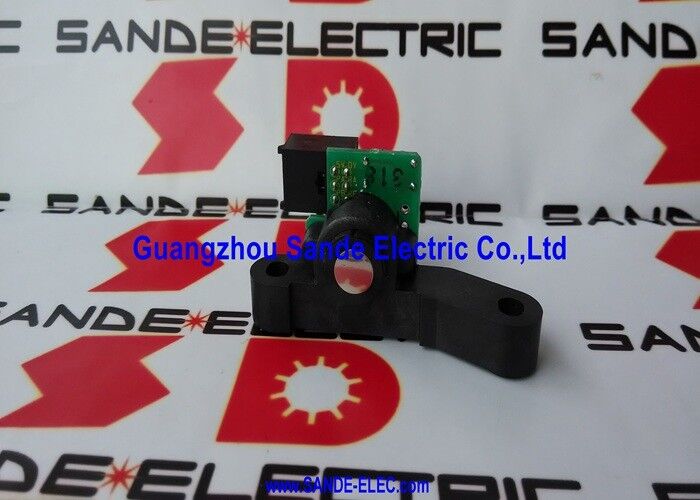

A20B-2002-0300, tam bir sensör bileşimi olarak sağlanır: PCB, kablosu releri ile birlikte, spindle motorunun sensör hedefine göre doğru bir şekilde konumlandırılan bir destekle monte edilir.Bracket, sensör PCB'nin motorun manyetik hedef halkasına doğru boşlukta konumlandırılmasını sağlar. Yanlış boşluk, çalışan bir PCB'den bile zayıf veya yok geri bildirim sinyalleri üretir..

Bir yedek motor monte ederken, sapık motor bakım belgeleri doğrultusunda desteklerin konumlandırılması ve sensörle hedef arasındaki açıklık doğrulanmalıdır.Yanlış boşlukta kurulan yeni bir PCB, arızalı bir PCB ile aynı alarm koşullarını üretir.

Sık Sorulan Sorular

S1: A20B-2002-0300 sürücü sisteminde ne yapar?

Alfa serisi spindle amplifier modülüne spindle RPM geri bildirimi sağlar.Sensör spindle motor asının dönüşü algılar ve JY2 terminal bağlantısı üzerinden amplifier hız sinyalini gönderirBu sinyal olmadan, güçlendirici hız döngüsünü kapatamaz ve iğne kesme yükü altında sabit hızı koruyamaz.

S2: Döner, kesme yükü altında hız avını gösterir, ancak hiçbir yük altında doğru çalışır.

Yük altındaki hız avı, kesme kuvvetleri arttıkça iğne hızının düştüğü veya salınım yaptığı zaman, bozulmuş veya aralıklı hız geri bildiriminin karakteristik bir belirtisidir.Hız geri bildirim sinyali yükü olmayan halde temiz, ancak yük altında bozulmuşsa (sansörle hedef arasındaki açıklığı etkileyen titreşim veya bağlantı temasından dolayı)PCB'yi değiştirmeden önce montaj desteğinin gevşemesini ve JY2 konektörünün aralıklı temasını kontrol edin.

S3: /01A ve /02A birbirini değiştirebilir mi?

Her iki revizyon da aynı işlevi yerine getirir. Küçük donanım revizyon farklılıkları aynı elektrikli arayüzü ve montaj özelliklerini korur. Çoğu durumda revizyonlar birbirini değiştirebilir.Ama kurulu birimin etiketinden gözden geçirmeyi onaylayın ve en yakın eşleşmeyi sağlamak için sipariş verirken buna uygun olarak belirtin.

S4: A20B-2002-0300'ü değiştirdikten sonra, iğne bir yönelim hatası gösteriyor. Ne kontrol edilmelidir?

Sensör değiştirildikten sonra, iğne yönelimi yeniden sıfırlamayı gerektirir. Sensörün motor şaftı referansına açısal ilişkisi yeni birimde hafifçe farklı olabilir. Verify tool change alignment and adjust the spindle orientation stop position parameter (the spindle orientation shift parameter in the CNC's spindle parameter set) in small increments if the spindle stops at a slightly incorrect angle.

S5: A20B-2002-0300 hala kullanılabilir mi?

FANUC CNC yedek pazarı aracılığıyla ¥ CNC parça satıcıları ve spindle motor servis uzmanları hem yeni hem de test edilmiş kullanılmış birimlere sahiptir.Değişimi doğrulayın (/01A veya /02A) ve PCB'nin ve braketin sağlanan birime dahil olduğunu doğrulayın. Kullanılmış bir üniteyi kabul etmeden önce on-board röle fonksiyonu ve sensör sinyali çıkışını test edin.
