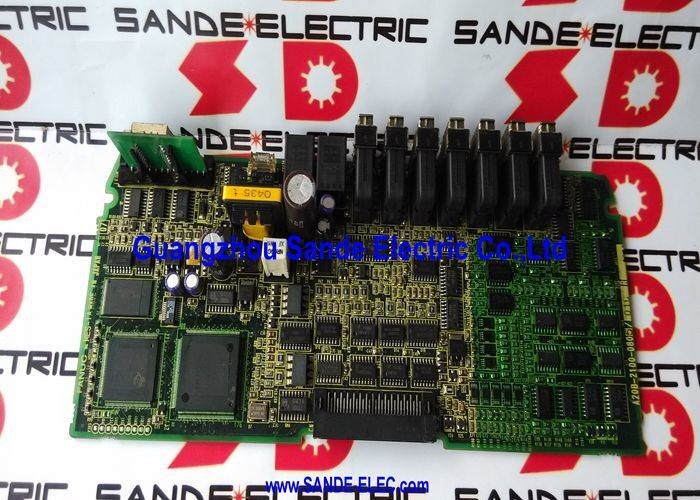

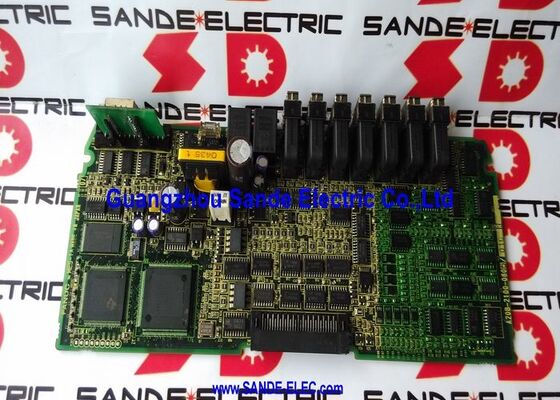

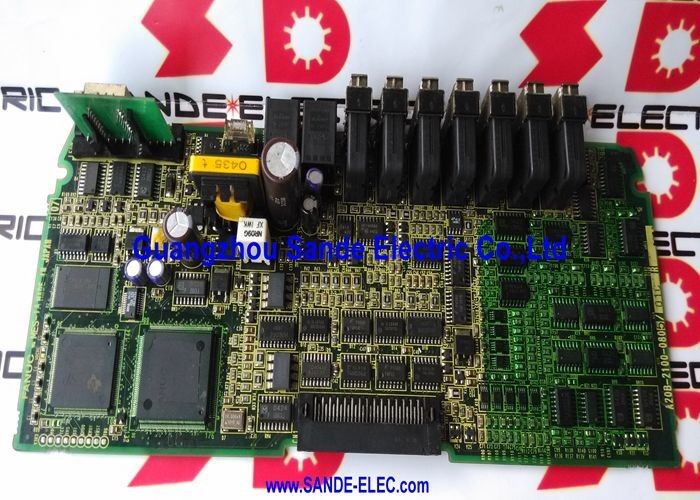

A20B-2100-0805 A20B-2100-0805 A20B-2100-0805 devre kartı

A20B-2100-0805 | FANUC A20B-2100 Serisi CNC Amplifikatör Kartı — Sürücü Sistemi PCB / Rev /01C / CNC Servo ve Mil Uygulamaları

A20B-2100 — Sürücü Kontrol ve Güç PCB Serisi

A20B-2100 serisi, FANUC'un CNC servo ve iş mili amplifikatör sistemlerine yönelik sürücüyle ilgili baskılı devre kartları ailesidir. Bu serideki kartlar, sürücü mimarisi içerisinde çeşitli işlevsel rollere sahiptir:

Servo amplifikatör PCB'leri:Tek bir modülden iki eksenli servo motor kontrolü için elektronik katman sağlayan, çift eksenli servo modüller (FSSB arayüzü) için SVM2 sınıfı kontrol ve kablolama kartlarını içerir.

Mil yükseltici kontrol panoları:A20B-2100-0800 serisi, FANUC'un Alpha-i iş mili tahrik sistemleri için iş mili motoru kontrolü sağlar, iş mili motoru için hız düzenlemesini, konum kodlayıcı geri bildirimini ve çıkış akımını yönetir.

Güç kaynağı modülü PCB'leri:Kabindeki tüm sürücü modüllerine regüle edilmiş DC bara voltajı sağlayan PSM (Güç Kaynağı Modülü) kartları dahil.

A20B-2100-0805, bu ailedeki bir amplifikatör kartıdır; özel işlevsel rolü, kurulduğu sürücü modülü tarafından tanımlanır. Revizyon /01C son eki, temel A20B-2100-0805 tasarımından bir üretim yineleme güncellemesini belirtir.

Önemli Ürün Bilgileri

Sürücü Sistemlerinde Amplifikatör Kartının İşlevi

FANUC'un sürücü modülü mimarisinde amplifikatör kartları, CNC'nin hareket komutlarını gerçek motor akımına bağlayan elektriksel dönüşümü ve sinyal işlemeyi gerçekleştirir.

Bir "amplifikatör kartı" olarak sınıflandırma birkaç olası rolü kapsar:

Kapı sürücüsü amplifikasyonu:Düşük seviyeli kontrol sinyallerini, IGBT güç transistörlerini anahtarlamaya yetecek kadar yüksek akımlı geçit sürücü darbelerine yükseltmek - PSM ve SPM modüllerindeki ateşleme kartıyla aynı rol.

Akım amplifikasyonu:İş mili sürücü kontrol kartlarında, hız regülatöründen gelen mevcut komutun çıkış akımı kontrol döngüsünü çalıştıran referansa yükseltilmesi.

Sinyal koşullandırma:Düşük seviyeli geri besleme sinyallerini (akım sensörü çıkışları, kodlayıcı sinyalleri, sıcaklık sensörü okumaları) analogdan dijitale dönüştürme ve dijital işleme için uygun seviyelere yükseltmek.

A20B-2100-0805, hizmet ettiği spesifik sürücü modülü içerisinde belirlenen amplifikatör işlevini yerine getirir.

Uygulama Senaryoları

Sürücü modülü kartı hatası:FANUC CNC tahrik sistemi, A20B-2100-0805 kartına kadar takip edilen amplifikatör düzeyinde bir hata geliştirir. Kartın parça numarası etiketinden tanımlanması, /01C varyantının sipariş edilmesi ve yedek parçanın takılması, sürücünün çalışma durumuna geri dönmesini sağlar.

Tahrik bakımı için planlanan yedek parça:A20B-2100 serisi sürücü kartlarıyla FANUC CNC sistemlerini çalıştıran bir üretim tesisinde yerel yedek olarak A20B-2100-0805/01C bulunur.

SSS

S1: A20B-2100-0805'in FANUC sürücü sistemim için doğru kart olduğunu nasıl doğrularım?

Belirli sürücü modülünün içindeki kart etiketindeki parça numarasını okuyun. Etikette A20B-2100-0805 yazıyorsa (revizyon eki ile veya revizyon eki olmadan), bu onaylanmış değişimdir. Geçerli sürücü modülü modeli için FANUC bakım kılavuzundaki yedek parça listesiyle çapraz referans.

S2: A20B-2100-0805/01C daha önceki bir revizyonun yerini alabilir mi?

Çoğu durumda evet. FANUC revizyon güncellemeleri genellikle geriye dönük olarak uyumludur. Herhangi bir minimum revizyonun belirlenip belirlenmediğini sürücü modülünün bakım belgelerinden doğrulayın. Herhangi bir kısıtlama belgelenmemişse, /01C revizyonu, önceden yüklenen revizyondan bağımsız olarak doğru değiştirmedir.

S3: A20B-2100-0805'e erişmeden önce hangi deşarj güvenliği geçerlidir?

A20B-2100 serisi amplifikatör kartları, FANUC sürücü modüllerinin dahili bileşenleridir. Sürücü modülleri, güç kapatıldıktan sonra tehlikeli voltajı koruyan DC bara kapasitörleri içerir. Modülün deşarj süresine (FANUC bakım kılavuzunda belirtildiği gibi) izin verin ve herhangi bir dahili karta erişmeden önce kalibre edilmiş bir voltmetre ile deşarjı doğrulayın.

S4: A20B-2100-0805'in değiştirilmesi CNC parametre değişiklikleri gerektiriyor mu?

Sürücü amplifikatör kartları CNC servo veya iş mili parametrelerini saklamaz. A20B-2100-0805'in değiştirilmesi parametre ayarlarını etkilemez. Yedek parçayı taktıktan sonra sisteme güç verin ve tam üretime dönmeden önce sürücünün düşük hız test koşullarında normal davranışını doğrulayın.

S5: A20B-2100-0805 hem CNC işlemede hem de robot uygulamalarında kullanılıyor mu?

A20B-2100 serisi, FANUC'un donanım mimarisini bu platformlar arasında paylaşması nedeniyle hem FANUC CNC takım tezgahı tahrik sistemlerine hem de robot servo sürücü uygulamalarına hizmet eder. A20B-2100-0805'in bir CNC veya robot sürücüsünde bulunup bulunmadığı, belirli ana bilgisayar modülüne bağlıdır. Sipariş vermeden önce, kurulu modülün dokümantasyonundan ana sistem tipini doğrulayın.
