A20B-2101-0022 | FANUC Beta iSVSP Çift Eksenli 15kW Güç PCB — A06B-6134 Serisi / Çift Servo + 15kW İş Mili Kombo Sürücü / Kablolama Kartı

Beta iSVSP — Her Şey Tek Kutuda

FANUC Beta iSVSP (βiSVSP), küçük CNC takım tezgahlarında (kompakt torna merkezleri, küçük işleme merkezleri, eğitim makineleri) tek bir ünitede eksiksiz bir servo ve iş mili sürücüsü sağlar. Ayrı PSM (güç kaynağı modülü), SVM (servo modülleri) ve SPM (iş mili modülü) ihtiyacını ortadan kaldırır; iSVSP üç işlevin tümünü entegre eder:

Entegre güç kaynağı:AC şebekesini doğrudan ünite içerisinde düzeltir; harici PSM gerekmez. Ünite, gelen AC'yi servo ve iş mili gücü için gereken DC barasına dönüştürür.

Servo eksen kontrolü:Makinenin ilerleme eksenlerindeki servo motorları kontrol eder (genellikle bir CNC torna tezgahında X ve Z).

Mil kontrolü:A20B-2101-0022'yi içeren A06B-6134-H203 çift eksenli modelde 15kW'a kadar makine iş mili motorunu çalıştırır.

Bu entegrasyon, iSVSP'yi, tam bir Alpha-i kabininin (PSM + SVM + SPM ayrı ayrı) fiziksel ve ekonomik olarak orantısız olacağı küçük takım tezgahları için ideal hale getirir. Bir ünite, bir kabin bağlantısı, bir set AC besleme kablosu.

Önemli Ürün Bilgileri

Güç Kartı — iSVSP'nin Yüksek Akım Kalbi

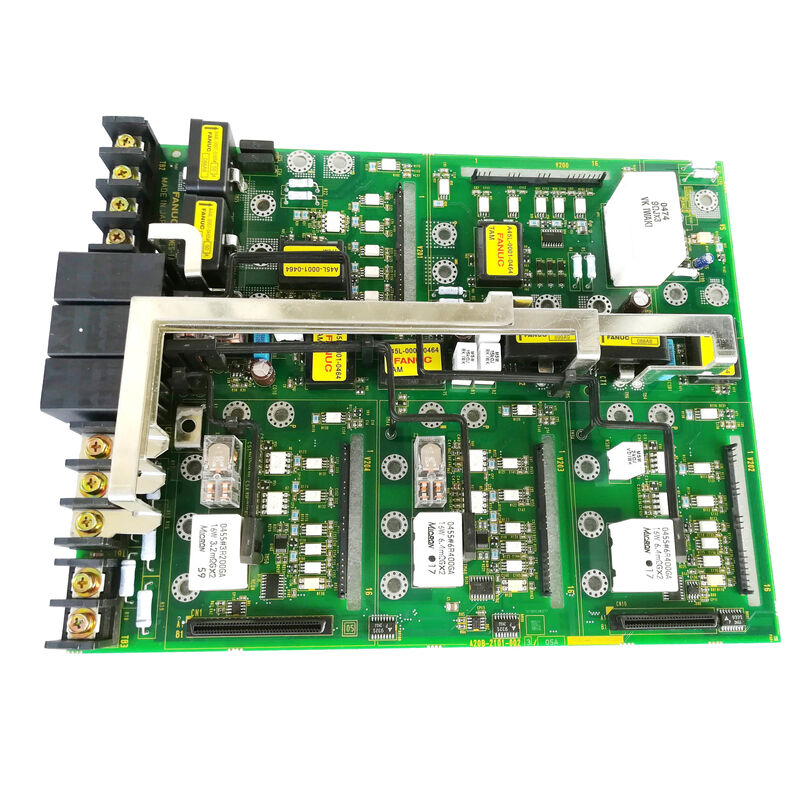

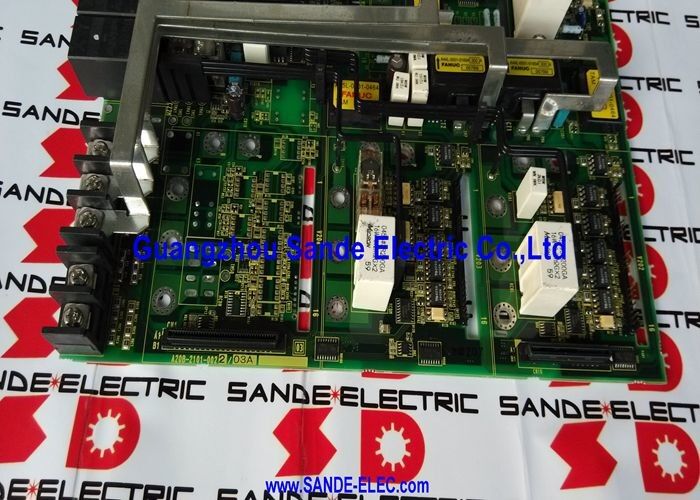

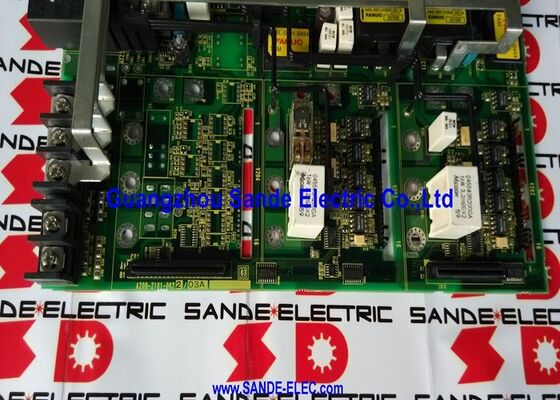

A20B-2101-0022, βiSVSP ünitesinin içindeki güç PCB'sidir (kablolama kartı). Şunları sağlar:

Yüksek akım bağlantı katmanı:DC bara iletkenleri, iki servo eksen ve iş mili için üç fazlı çıkış bağlantıları ve kontrol PCB'sine geri bildirim sağlayan akım algılama donanımı.

IGBT arayüzü:Ateşleme/sürücü panosundan (bazı modellerde A20B-2902-0672) IGBT güç cihazlarına giden sürücü bağlantıları. Güç kartı, geçit sürücü sinyallerini fiziksel olarak her eksen ve iş mili köprüsü için doğru IGBT terminallerine yönlendirir.

Entegre güç kaynağı donanımı:Doğrultucu ve ön şarj devresi bağlantıları güç kartı düzeninin bir parçasıdır; ayrı bir PSM'den farklı olarak iSVSP'nin güç kaynağı donanımı aynı ünitenin içindedir.

Uygulama Senaryoları

Beta iSVSP güç kartı hatası:Küçük bir CNC torna tezgahındaki FANUC A06B-6134 biSVSP ünitesi, hem servo eksenleri hem de iş milini aynı anda etkileyen alarmlar geliştirir. Kontrol panosunun sağlam olduğu onaylandıktan sonra A20B-2101-0022 güç panosu arıza olarak tanımlanır. Ünitenin tamamı genellikle servis yaklaşımıdır (DNC Electronics, ayrı kartın genellikle ayrı olarak mevcut olmadığını doğrular) ancak bazı uzman servis merkezleri, kartı bağımsız olarak tedarik eder.

Komple ünite yenilemesi:Beta iSVSP ünitesi uzman bir CNC servis merkezi tarafından yenilenir. A20B-2101-0022 güç kartı, her iki kritik dahili kartın da onarılması için yenileme sırasında kontrol PCB'sinin yanında değiştirildi.

SSS

S1: A20B-2101-0022 ayrı olarak satın alınabilir mi, yoksa yalnızca A06B-6134 ünitesinin tamamı mı mevcut?

DNC Electronics, "yalnızca A20B-2101-0022'yi içeren A06B-6134 serisi BETA ünitesinin tamamını tedarik ettiklerini" ve "kontrol PCB'sini ayrı olarak tedarik etmediklerini" doğruladı. Çoğu FANUC hizmet kuruluşu, entegrasyon karmaşıklığı nedeniyle iSVSP serisi için aynı yaklaşımı benimser. Bazı uzman onarım merkezleri, kurtarılan birimlerin kart düzeyinde onarımı için A20B-2101-0022'yi ayrı ayrı tedarik etmektedir. Servis değişimi (arızalı ünite girişi, onarılan ünite çıkışı) βiSVSP hataları için en yaygın servis modelidir.

S2: A20B-2101-0022 (çift eksenli) ile A20B-2101-0025 (üç eksenli) arasındaki fark nedir?

A20B-2101-0022, çift eksenli + 15kW iş mili βiSVSP (tipik olarak A06B-6134-H203) için güç kartıdır. A20B-2101-0025, üç eksenli + 15kW iş mili βiSVSP (A06B-6134-H303) için güç kartıdır. Farklı eksen sayısı, iki yerine üç servo çıkış aşamasına uyum sağlamak için farklı bir güç kartı düzeni gerektirir. Bu kartlar birbirinin yerine kullanılamaz.

S3: Arızalı bir A20B-2101-0022'deki tipik alarm göstergeleri nelerdir?

A20B-2101-0022 güç kartında bir hata oluştuğunda, βiSVSP genellikle aşırı akım, DC veri yolu hatası, IPM (akıllı güç modülü) hatası veya donanım koruma hatasıyla ilgili alarmları görüntüler. Tek eksenli bir hatadan ziyade üç sürücü fonksiyonunun tümünü (hem servo eksenler hem de iş mili) aynı anda etkileyen alarmlar, güç kartı üçüne aynı anda hizmet verdiğinden, kontrol kartı hatasından ziyade güç kartı hatasının karakteristiğidir. Belirli alarm kodu tanımları için FANUC Beta i Serisi bakım kılavuzuna bakın.

S4: βiSVSP'deki entegre güç kaynağına özel hangi güvenlik önlemleri vardır?

βiSVSP, tıpkı ayrı bir PSM'de olduğu gibi, AC şebekesi çıkarıldıktan sonra tehlikeli voltajı koruyan entegre bir DC bara kapasitör bankası içerir. Güç kaynağı entegre olduğundan, kapasitör bankası fiziksel olarak güç kartıyla aynı ünite muhafazasının içindedir. Üniteyi açmadan veya A20B-2101-0022'yi dahili olarak kullanmadan önce gerekli deşarj bekleme süresine (FANUC Beta i Serisi bakım kılavuzunda belirtilmiştir) uyulmalıdır. Şarj göstergesi LED'i (varsa) ve DC bara voltajı ölçümü deşarjı doğrular.

S5: A20B-2101-0022, #A ve #C arayüz değişkenlerini kullanan βiSVSP birimleriyle uyumlu mu?

A06B-6134 serisi #A (standart arayüz) ve #C (C tipi arayüz) varyantlarını içerir. Güç kartı (A20B-2101-0022), CNC iletişim arayüzü türünden bağımsız olan yüksek akımlı elektrik bağlantılarını sağlar. #A ve #C varyantlarının aynı güç kartını paylaşıp paylaşmadığı, ikisi arasında herhangi bir konnektör veya donanım farklılığının olup olmadığına bağlıdır. DNC Electronics, "A06B-6134-H203#A" ve "A06B-6134-H203#C"yi ayrı üniteler olarak gösterir; A20B-2101-0022'nin her iki model için de ortak olup olmadığını ilgili ünitenin dahili belgelerinden doğrulayın.
