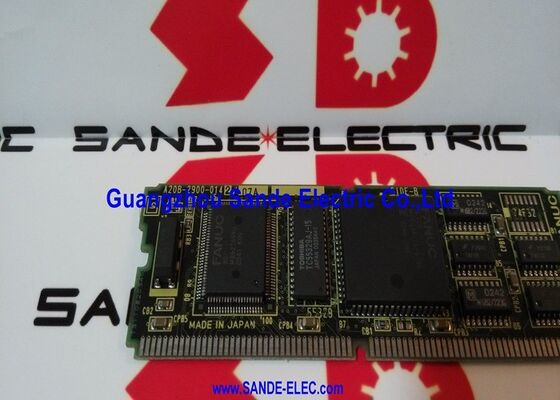

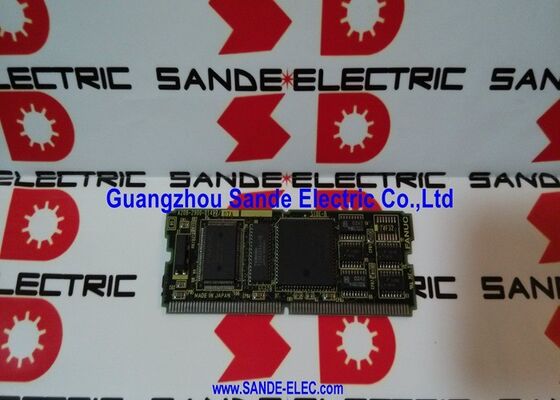

Fanuc PC Kız Kurulu Modülü A20B-2900-0142 A2OB-29OO-O142 A20B29000142

A20B-2900-0142 | FANUC PMC-RA1 Kontrol Modülü — G/Ç Bağlantısı / SLC / Seri 20/21 CNC Makine Sıra Kontrol Cihazı

PMC — Makinenin Dahili PLC'si

Her FANUC CNC sistemi, CNC'nin hareket kontrolünün yanında bağımsız olarak çalışan, FANUC'un yerleşik programlanabilir mantık denetleyicisi olan bir PMC (Programlanabilir Makine Kontrolörü) içerir. PMC, makine sıra programını yürütür: kesme işlemi dışındaki tüm makine fonksiyonlarını kontrol eden merdiven mantığı.

Çalışan bir PMC olmadan:

• Soğutma sistemlerine açma veya kapatma komutu verilemez
• Hidrolik sistemler sıralanamıyor
• Takım değiştiriciler değişim döngülerini tamamlayamıyor
• Kapı kilitleri uygulanamaz
• Eksen frenleri talep üzerine serbest bırakılamaz
• Operatör paneli işlevlerinin yanıt verecek mantığı yoktur

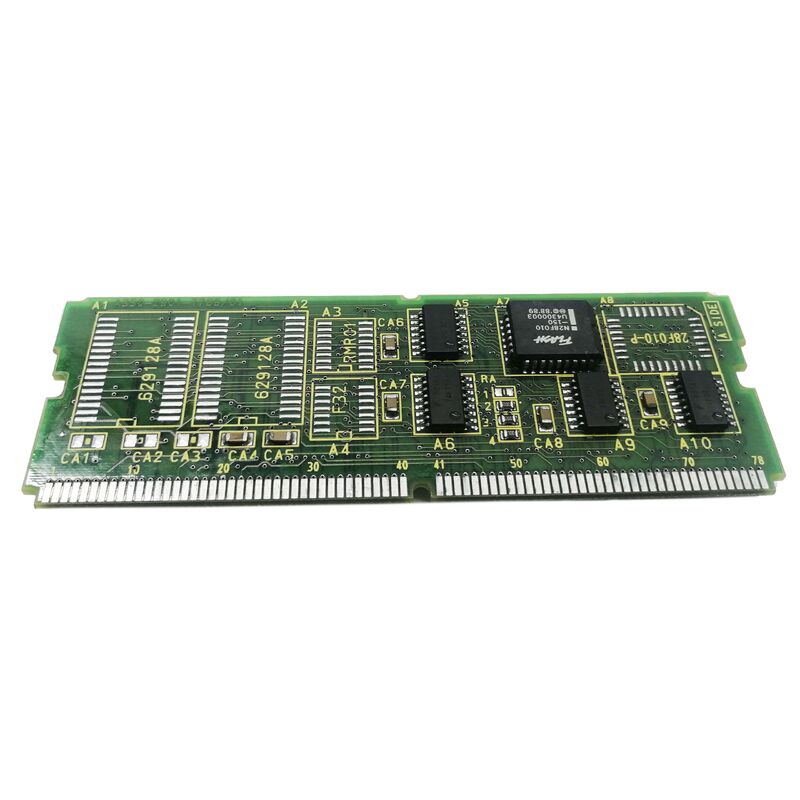

A20B-2900-0142, PMC modülüdür — 20/21 Serisi CNC içinde PMC-RA1 denetleyicisini sağlayan eklenti kartıdır. Makinenin çalışması için CNC'nin hareket kontrol donanımı kadar önemlidir.

Önemli Ürün Bilgileri

PMC-RA1 — 20/21 Serisi PMC Ailesinde Yetenek Düzeyi

20/21 Serisi CNC, farklı yetenek seviyelerinde birden fazla PMC modülü seçeneği sundu. FANUC Serisi 20/21 Donanım Kılavuzu varyantları tanımlar:

RA1 tanımı, PMC'nin yetenek düzeyini (program adımı kapasitesi, veri kayıt sayısı ve talimat seti) tanımlar. RA3 çeşidi (A20B-2901-0660), daha karmaşık takım tezgahları için daha yüksek kapasite sağlar. G/Ç Bağlantılı A20B-2900-0142 RA1, standart Seri 20/21 takım tezgahı konfigürasyonuna hizmet eder.

Uygulama Senaryoları

Seri 21 PMC modülü arızası:FANUC Serisi 21 CNC, PMC alarmları geliştirir; makine sıra işlevlerini yürütmeyi durdurur, soğutma sıvısı ve hidrolik komutları çalışmaz ve takım değiştirme döngüleri tamamlanamaz. A20B-2900-0142 PMC modülü arıza olarak tanımlandı. Değiştirme, PMC ladder uygulamasını ve tüm makine sırası işlevlerini geri yükler.

PMC modülü önleyici değiştirme:Birden fazla üretim vardiyası çalıştıran yüksek görev döngüsüne sahip 20/21 Serisi bir makine, planlı bir kontrol ünitesi yenilemesinden geçiyor. A20B-2900-0142, kapsamlı elektronik yenilemenin bir parçası olarak bellek modülleriyle birlikte değiştirildi.

SSS

S1: A20B-2900-0142, A20B-2901-0660 (RA3 modeli) ile değiştirilirse ne olur?

RA3 modülü (A20B-2901-0660), RA1'den daha yüksek PMC kapasitesi sağlar. RA1 için tasarlanmış bir sisteme RA3 modülünün takılması, modül yuvası uyumluysa fiziksel olarak mümkündür ancak CNC sistem yazılımının RA3 PMC tipini desteklemesi gerekir. CNC'nin FROM yerleşik yazılımı RA3'ü desteklemiyorsa PMC düzgün çalışmayacaktır. FANUC bakım belgelerinden yazılım uyumluluğunu doğrulamadan PMC modülü çeşitlerini değiştirmeyin.

S2: A20B-2900-0142'yi değiştirmek makinenin PMC ladder programını siler mi?

PMC-RA1 modülünün kendisi PMC ladder programını yerleşik belleğinde taşır. Modülün değiştirilmesi, yeni modülün merdiven programı olmadan başlaması anlamına gelir; makinenin özel PMC dizi mantığı, değiştirme takıldıktan sonra yedekten yeniden yüklenmelidir. Bu nedenle PMC ladder program yedeklemesi, herhangi bir PMC modülü bakımından önce CNC parametre yedeklemesi kadar kritiktir.

S3: A20B-2900-0142'deki G/Ç Bağlantısı tarama döngü süresi nedir?

G/Ç Bağlantısı tarama döngüsü - PMC'nin tüm G/Ç Bağlantısı bağlantılı G/Ç düğümlerini güncelleme süresi - bağlı düğüm sayısına ve PMC tarama periyoduna bağlıdır. PMC-RA1'li 20/21 Serisi için G/Ç Bağlantı döngüsü genellikle düşük milisaniye aralığındadır (tam tarama başına 1–3 ms). Bu, makine sıra kontrolü için yeterlidir; Zaman açısından kritik güvenlik devreleri, birincil koruma yolları için her zaman G/Ç Bağlantısı yerine kablolu sinyalleri kullanmalıdır.

S4: 20/21 Serisi CNC'ye bağlı I/O Bağlantı cihazı yoksa A20B-2900-0142 kullanılabilir mi?

Evet. A20B-2900-0142'deki G/Ç Bağlantısı özelliği mevcut bir özelliktir; makinede G/Ç Bağlantı cihazı yoksa kullanılmasına gerek yoktur. PMC-RA1, G/Ç Bağlantısı cihazları yokken normal şekilde çalışır. Makinenin daha sonraki bir noktada G/Ç Bağlantısı gerektirmesi durumunda (örneğin, dağıtılmış operatör paneli yükseltmesi), G/Ç Bağlantısı veri yolu, modül değişikliği gerektirmeden A20B-2900-0142'de mevcuttur.

S5: A20B-2900-0142 hangi PMC-RA1 program kapasitesini destekler?

PMC-RA1 (RA1 = RA serisindeki ilk yetenek seviyesi), Seri 20/21 modeline ve yazılım sürümüne bağlı olarak genellikle 1.000 ila 3.000 adım aralığında tanımlanmış maksimum sayıda merdiven programı adımı sağlar. D (veri), K (röleyi koruma) ve T (zamanlayıcı) kayıt kapasiteleri RA1 seviyesi için benzer şekilde tanımlanır. RA1 adım sınırına yaklaşan daha karmaşık dizi programları gerektiren makineler için RA3 modülü (A20B-2901-0660) artırılmış kapasite sağlar.
