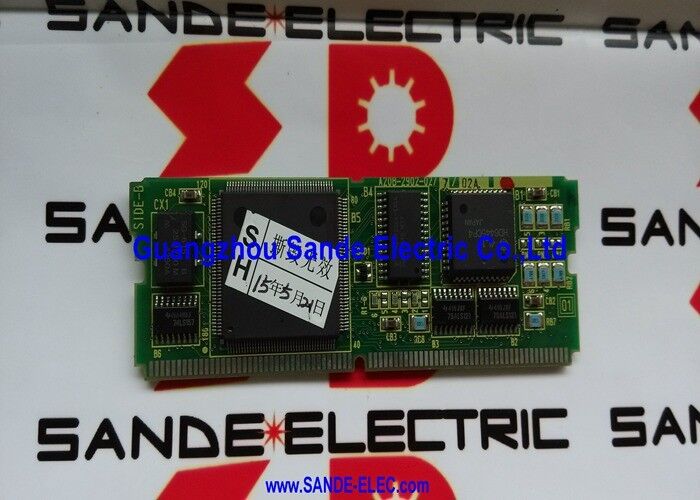

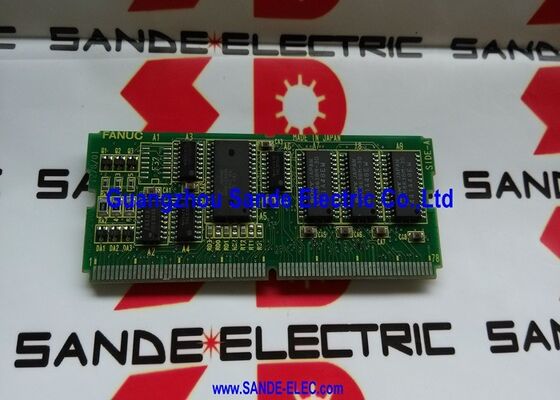

A20B-2902-0277 | FANUC Serisi 16/18/160/180 Model B 9 İnç Yüksek Çözünürlüklü CRT Kontrol Modülü — CRTC / OPT1 Eklentisi / FS16-MB / FS18-MB

16/18 Model B Nesli Serisindeki CRTC Modülleri

FANUC Serisi 16/18 Model B (16-MB, 16-TB, 18-MB, 18-TB) CNC sistemleri modüler bir ekran mimarisi kullanır. Görüntüleme işlevi ana karta sabitlenmez; CNC kontrol ünitesinin OPT1 (Seçenek 1) yuvasına takılan eklenti CRTC (CRT Denetleyici) ek kartı tarafından sağlanır.

16/18-B Serisine yönelik A20B-2902-027x CRTC modül ailesi içinde, farklı monitör konfigürasyonlarına uyacak çeşitli varyantlar mevcuttur:

A20B-2902-0270:14 inç renkli CRT çeşidiA20B-2902-0271:9 inç CRT standart çözünürlükA20B-2902-0272:VGA çıkış çeşidi (LCD veya VGA monitör için)A20B-2902-0273:14 inç CRT alternatifiA20B-2902-0275:VGA varyantıA20B-2902-0276:9 inç CRT alternatifiA20B-2902-0277:9 inçyüksek çözünürlüklüCRTA20B-2902-0278:VGA varyantı

A20B-2902-0277, özellikle yüksek çözünürlüklü tek renkli CRT operatör ekranına sahip FS16/18/160/180-MB sistemler için onaylanan yüksek çözünürlüklü 9 inç CRT çeşididir.

Önemli Ürün Bilgileri

Yüksek Çözünürlüklü CRT — Bağlamda Ne İfade Ediyor?

FANUC CNC operatör ekranlarında "yüksek çözünürlük", gelişmiş ekran kapasitesini aynı seriye takılan standart çözünürlüklü CRT modüllerinden ayırır:

Standart çözünürlük:Eksen konumlarını, program içeriğini, takım ofsetlerini ve alarm kodlarını gösteren metin ağırlıklı ekranlar için kullanılır; CNC'nin temel karakter tabanlı arayüzü için yeterlidir.

Yüksek çözünürlük:9 inç ekranda birim alan başına daha fazla piksel üreterek okunabilirlik kaybı olmadan daha iyi karakter oluşturma, daha keskin grafikler ve sayfa başına daha fazla görüntü içeriği sağlar. Grafiksel takım yolu ekranının, daha yüksek yoğunluklu program listesi görünümlerinin veya daha ayrıntılı teşhis ekranlarının gerekli olduğu CNC sistemleri için yüksek çözünürlüklü CRT modülü, standart modülün sağlayamadığı ekran kalitesini sağlar.

A20B-2902-0277, yüksek çözünürlüklü ekran yapılandırmasının gerektirdiği daha yüksek piksel yoğunluğunda 9 inçlik bir CRT'yi çalıştırır.

OPT1 Eklenti Mimarisi

Seri 16/18 Model B CNC kontrol ünitesinin ekranı, CNC'nin kart rafı içindeki özel bir genişletme yuvası kartı olan OPT1 kartı tarafından sunulur. CRTC modülü bu OPT1 kartı üzerindeki bir sokete takılarak CRTC'nin video çıkışını CRT monitörün sapma ve yoğunluk devrelerine bağlar.

A20B-2902-0277'nin değiştirilmesi şunları gerektirir:

1. CNC kontrol ünitesinin açılması ve OPT1 kartının bulunması
2. Arızalı CRTC modülünün OPT1 kartındaki yuvasından çıkarılması
3. Yedek modülün aynı sokete takılması
4. Gücü kapatma ve geri yükleme — parametre değişikliği gerekmez

Uygulama Senaryoları

16 MB CNC ekran hatası:FANUC 16 MB'lik bir işleme merkezi operatör ekranını kaybediyor; 9 inçlik CRT boş kalıyor veya bozuk içerik gösteriyor. CNC işlemi normal şekilde devam eder. Teşhis, arızayı A20B-2902-0277 CRTC modülüne yalıtır. Değiştirme, ekranı geri yükler.

Ekran kalitesi bakımı:18 MB'lık bir CNC üzerindeki yüksek çözünürlüklü 9 inçlik CRT, CRTC modülü bileşenlerinin eskimesi nedeniyle bozuk karakter işleme geliştiriyor. A20B-2902-0277'nin değiştirilmesi, CRT monitörün kendisini değiştirmeye gerek kalmadan ekran kalitesini geri yükler.

SSS

S1: A20B-2902-0277'nin A20B-2902-0271'den (aynı zamanda 9 inçlik bir CRT modülü) farkı nedir?

Her ikisi de 16/18-B Serisi ailesi için 9 inçlik CRT CRTC modülleridir, ancak 0277 yüksek çözünürlüklü varyanttır ve 0271 ise standart çözünürlüklü varyanttır. Yüksek çözünürlüklü sürüm, tarama satırı başına daha fazla piksel üreterek aynı fiziksel 9 inç ekranda daha iyi karakter ve grafik oluşturma sağlar. Sipariş vermeden önce kart etiketindeki parça numarasını kontrol ederek belirli CNC'ye hangi modelin takılı olduğunu doğrulayın.

S2: A20B-2902-0277, Seri 16/18 Model C (MC) CNC'ye takılabilir mi?

B ve C konfigürasyonları arasındaki uyumluluk, spesifik OPT1 kartı çeşidine ve CNC sistem versiyonuna bağlıdır. Kurulu sistem konfigürasyonu için 0277'nin belirlenip belirlenmediğini ilgili CNC'nin yedek parça belgelerinden doğrulayın.

S3: A20B-2902-0277'nin CRT monitör tüpüne göre arızalandığını gösteren belirtiler nelerdir?

Arızalı bir CRTC modülü genellikle ekran içeriğinin ani ve tamamen kaybolmasına neden olur; CRT, tüpün eskimesine eşlik eden kademeli karartma olmadan kararır. Arızalı bir CRT tüpü ilerleyici belirtiler gösterir: parlaklıkta azalma, odak kaybı, geometrik bozulma. 9 inçlik CRT karanlıksa ancak CNC normal çalışıyorsa (eksenler hareket ediyor, programlar çalışıyor, alarmlar temizleniyor) ve CRT'nin harici bir sinyalle test edilmesi tüpün sağlam olduğunu doğruluyorsa, A20B-2902-0277 CRTC modülü yedek hedeftir.

S4: A20B-2902-0277'yi değiştirmek herhangi bir CNC parametre ayarı gerektiriyor mu?

Hayır. CRTC modülü bir ekran donanım bileşenidir; CNC parametrelerini saklamaz. Yedek A20B-2902-0277'yi taktıktan ve CNC'ye güç verdikten sonra ekran hemen eski haline dönmelidir. Ekran formatı hatalı görünüyorsa (yanlış karakter boyutu veya ölçeklendirme), CNC'nin ekran tipi parametresinin kurulu modül konfigürasyonuyla eşleşip eşleşmediğini kontrol edin.

S5: Modülün tamamı arızalanırsa A20B-2902-0277 onarılabilir mi?

A20B-2902-0277 bir SMD (Yüzeye Montaj Cihazı) yapı modülüdür. Tanımlanabilir arızalı bileşenleri içeren arızalar (osilatör arızası, voltaj regülatör arızası) için uzman bir CNC elektronik servis merkezi tarafından bileşen düzeyinde onarım teknik olarak mümkündür. Üretim açısından kritik makineler için doğrudan kartın değiştirilmesi daha hızlı çözümdür. Onarım, yedek modülün mevcut olmadığı veya onarım maliyetinin önemli ölçüde düşük olduğu durumlarda geçerli bir seçenektir.
