A20B-2902-0390∙ FANUC Alfa Güç Sürücü Modülü IGBT Geçit Sürücüsü / Ateşleme Tablosu / PSM / SPM-15'den SPM-37'ye / CNC Sürücü Sistemleri

Güç Sürücüsü Modülü Kontrol ve Güç Aygıtları Arasındaki Köprü

Her FANUC Alpha sürücü modülünün içinde, güç dönüşümü IGBT (İzole Kapı Bipolar Transistor) anahtarlama cihazları aracılığıyla gerçekleşir.Bu transistörler, tüm motor veya otobüs akımını taşır ve spindle sürücüleri için tipik olarak 2 ′′ 4 kHz yüksek frekansta geçiş yaparDoğru bir şekilde geçiş yapmak için, her IGBT'in doğru voltaj düzeyinde doğru zamanlanmış bir kapı tahrik impulsuna ihtiyacı vardır.

A20B-2902-0390 güç sürücü modülü bu geçit sürücü impulslarını üretir. It receives low-level switching commands from the control PCB (A16B-2202-0432 for spindle modules) and amplifies them into the high-current gate drive signals that actually turn the IGBT devices on and offBu ateşleme / kapı tahrik fonksiyonu, kartın bir "yönetici modülü" olarak sınıflandırılmasının nedenidir.

A20B-2902-0390 düzgün çalışmıyorsa:

• IGBT'ler yanlış veya hiçbir kapı tahrik sinyali almıyor
• Güç dönüşümü başarısız oldu.
• Modül çıkış voltajı veya akım geliştiremez
• Aşırı akım veya donanım koruma alarmları hemen ateşlenir.

Anahtar Ürün Bilgisi

Alpha SPM Modüllerindeki İç PCB Yığınları

Tam bir resim için: A06B-6088-H222 (SPM-22) bir örnek olarak şunları içerir:

• A16B-2202-0432(kontrol kartı): iğne hızı kontrolü, geri bildirim işleme, koruma mantığı
• A20B-1006-0481(baza/güç panosu): DC otobüs bağlantıları, motor çıkış bağlantıları, yüksek akım yolları

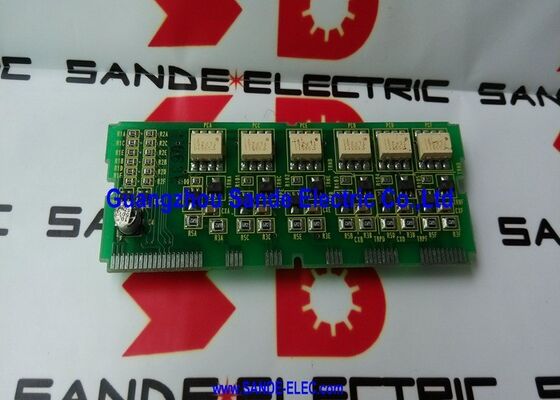

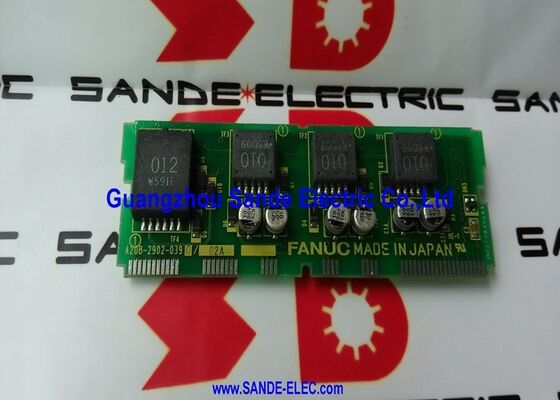

• A20B-2902-0390( sürücü tablosu): IGBT kapı tahrik impulsları
• A16B-2203-0332(ek sinyal panosu)

A20B-2902-0390, kontrol sinyallerini motor akımlarını hareket ettiren elektrik olaylarına çeviren katmandır.

Uygulama Senaryoları

SPM spindle alarmı hemen çalıştırılır:Bir FANUC Alpha iğne modülü, motor üzerinde herhangi bir yük olmadan, iğne etkinleştirme komutunun verildiği anda bir aşırı akım alarmı üretir.Ama denetim A20B-2902-0390 sürücü kartının asimetrik kapı dürtüleri ürettiğini gösteriyor.Değiştirme doğru anahtarlamayı geri getirir ve alarmı temizler.

PSM, DC otobüsünü oluşturamıyor:Bir Alfa PSM ünitesi çalıştırılır, ancak DC otobüsünün nominal voltajını geliştiremez, şarj alarmı gösterir.A20B-2902-0390 sürücü tablosunun geçit sürücüsü çıkışı yanlış olarak belirlenmiştir.- Yönetim kurulu yenilenmesi, PSM'nin yüklenmesini ve otobüslerin kurulmasını sağladı.

Sık Sorulan Sorular

S1: A20B-2902-0390 hem PSM hem de SPM modüllerinde aynı kart mı?

Evet. CNC Spare UK, A20B-2902-0390'ın A16B-2202-0432 ile birlikte birden fazla SPM serisi modülünde (SPM-15, 22, 26, 30) göründüğünü doğruluyor.Aynı fiziksel kart, bu güç aralığında hem PSM hem de SPM modüllerinin kapı tahrik fonksiyonunda kullanılırHer iki uygulama türünde IGBT kapı sürücüsü için sürücü devre gereksinimleri aynı kart tasarımını paylaşmak için yeterince benzerdir.

S2: A20B-2902-0390 ve A20B-2902-0391 arasındaki fark nedir?

Bunlar aynı sürücü modülü ailesindeki bitişik parça numaralarıdır. 0390 ve 0391 varyantları, Alpha PSM/SPM aralığında farklı güç derecelendirmelerine veya arayüz türlerine hizmet verir.A20B-2902-0391, daha yüksek güç veya HV serisi modülleri için karşılık gelen sürücü tablosudur.Her zaman sipariş vermeden önce hangi varyantın kurulduğunu kart etiketinden onaylayın.

S3: Hasarlı bir A20B-2902-0390 IGBT güç cihazlarına kalıcı hasar verebilir mi?

Örneğin yanlış zamanlama üreten bir geçit sürücü kartı, aynı faz bacağında aynı anda IGBT'leri açarak DC otobüsünde doğrudan bir kısa çizgi yaratır.Bu "atış yoluyla" durum, IGBT cihazlarından çok yüksek akımın mikrosaniye içinde akmasına neden olurBir IGBT arızasının bir pano düzeyinde bir arıza ile izlendiği her zaman, A20B-2902-0390 yenilenmesini önlemek için hasarlı güç cihazlarıyla birlikte değiştirilmelidir.

S4: Bir PSM veya SPM modülü içinde A20B-2902-0390'a erişmeden önce güvenli boşaltma prosedürü nedir?

Hem PSM hem de SPM modülleri, ana güçten çıkarıldıktan sonra tehlikeli voltajı tutan büyük DC otobüs kondansatörleri içerir.Herhangi bir modül koruması açılmadan önce zorunlu bekleme süresine (genellikle modül boyutuna bağlı olarak 5~20 dakika) uyulmalıdır.Modülün şarj LED göstergesini kontrol ederek ve kalibre edilmiş bir voltmeterle DC otobüs voltajını ölçerek boşaltmayı doğrulayın. A20B-2902-0390'ı asla güç bağlıyken kullanmayın.

S5: Revizyon /02A kritik mi, yoksa daha önceki bir revizyona geçebilir mi?

/02A revizyonu, A20B-2902-0390 temel tasarımına ait bir donanım güncellemesi olarak tanımlanır.Kurulu kart etiketi daha önceki bir revizyona sahipse (e)FANUC servis belgelerinden belirli PSM veya SPM modeli için bilinen herhangi bir asgari revizyon gereksiniminin olup olmadığını doğrulayın.
