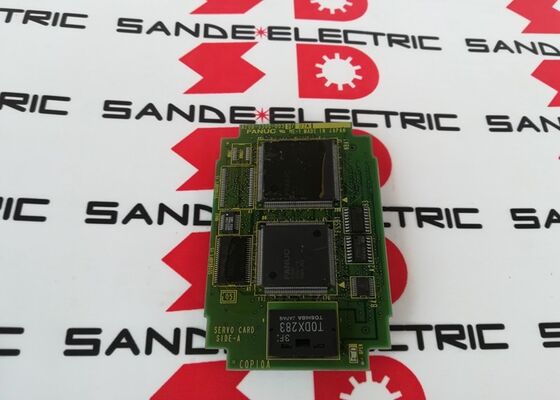

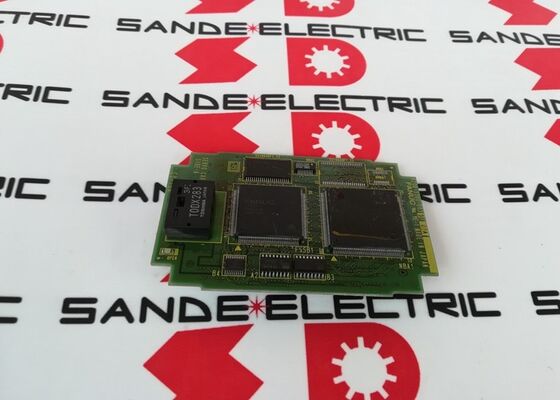

FANUC Axis kartı A20B-3300-0033 A20B33000033 A2OB-33OO-OO33

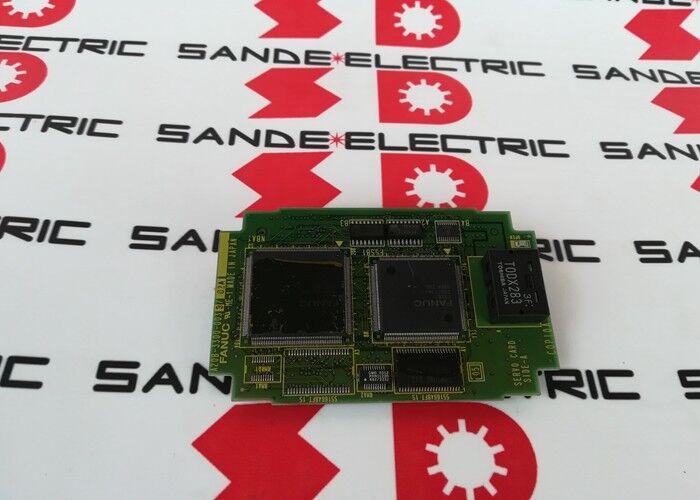

A20B-3300-0033. FANUC i Serisi 2 Eksenli FSSB Servo Kartı.

FSSB Arayüzü Bu Kartta Ne Yapıyor

FSSB (Fanuc Servo Serial Bus), eski analog ve paralel servo arayüzlerini değiştirmek için i serisi CNC ile birlikte tanıtılan fiber optik iletişim protokolüdür.Tek bir optik fiber döngüsü CNC'yi sistemdeki tüm servo amplifikatörlere bağlar, her bir güçlendiriciye eksen konumu komutlarını taşımak ve kodlayıcı geri bildirim verilerini CNC'ye iletmek.

A20B-3300-0033 bu FSSB bağlantısının CNC tarafını uyguluyor. Ana ana PCB'ye takılıyor ve doğrudan fiber optik FSSB çıkış portuna bağlanıyor.CNC, bağlantılı SVM amplifier zincirine konum komutları iletiyor ve kodlayıcı geri bildirimleri alıyor. Her iki eksen kanalı için hareket kontrol döngülerini koordine ediyor.

Ana Özellikler

2 Eksenlik Kapasite  Sistemin Genişletilmesi

2 eksenli bir CNC için (X ve Z eksenli standart CNC torna), bir A20B-3300-0033 tek FSSB kanalı aracılığıyla her iki ekseni de kontrol eder.

Dört eksenli bir sistem için, ana panoya iki servo kart monte edilir. Her kart kendi FSSB kanalı üzerinden 2 eksen işlev görür.FANUC i serisi Model A ve B ana panelleri, sistemin maksimum eksen sayısına ulaşmak için birden fazla servo kartı barındırır.

A20B-3300-0033, ilk FSSB kanalını (genellikle eksenler 1 ve 2) işliyor. Gerekirse ikinci kart bir sonraki eş eksenleri işliyor.

Uygulama Senaryoları

16i CNC'de servis iletişim hatası:Bir FANUC 16i işleme merkezi, iki kontrol edilen eksen üzerinde de aynı anda FSSB iletişim alarmları üretir.A20B-3300-0033 takılabilir servokart hatası olarak tanımlanmıştır.Modülün değiştirilmesi FSSB iletişimini geri kazanır ve eksen alarmlarını temizler.

18i torna servo kartı değiştirme:FANUC 18i kontrolü olan bir dönme merkezi aralıklı olarak eksen pozisyon hatası geliştirir.Bir yedek kart her iki eksende de tutarlı bir servis iletişimini geri getirir.

Sık Sorulan Sorular

S1: A20B-3300-0033 hem Model A hem de Model B i serisi CNC ile çalışıyor mu?

Evet. CNC Electronics bu kartın "16i, 18i, 21i model A ve B" için olduğunu doğruluyor.Ana kartın kendisi Model A ile Model B arasında farklılık gösterir. Servo kartı aynı., ancak sadece uyumlu ana kart jenerasyonunda yükleyin.

S2: Hangi servo güçlendirici türleri A20B-3300-0033'e FSSB üzerinden bağlanır?

FSSB arayüzü, FANUC'un Alpha-i ve Beta-i serisi servo güçlendirici modüllerine bağlanır ve FSSB optik fiber giriş bağlantısı içerir.Eski analog (tip A veya tip B) servo amplifikatörleri FSSB ile uyumlu değildir.Bu servo kartın onlarla iletişim kurmasını beklemeden önce yüklü servo amplifikatörlerin FSSB konektörlerine sahip olduğunu doğrulayın.

S3: A20B-3300-0033, ek servo kartları olmadan 2 eksenli bir torna için tek başına kullanılabilir mi?

Evet, iki eksenli bir CNC torna (X ve Z eksenleri) iki eksenin de kontrolü için sadece bir A20B-3300-0033 gerektirir.Kartın FSSB kanalı, iki servo amplifier'e bir güvercin zinciri düzeninde bağlanır. FSSB sinyali karttan ilk amplifier'e gider ve ikinciye devam eder.Standart 2 eksenli bir makinenin tam eksen konfigürasyonu için bir kart yeterlidir.

S4: A20B-3300-0033 için hangi CNC parametreleri önemlidir?

CNC'deki FSSB ile ilgili parametreler, FSSB zincirindeki her bir servo amplifikatörün düğüm adresini, FSSB kanalı başına bağlı amplifikatörlerin sayısını ve FSSB iletişim döngüsü süresini tanımlar.Bu parametreler CNC'nin SRAM'inde tutulur ve A20B-3300-0033 kartının değiştirilmesiyle etkilenmez.Değiştirme kartı takıldıktan sonra, CNC mevcut parametreleri kullanarak otomatik olarak FSSB iletişimini yeniden kurmalıdır.

S5: A20B-3300-0033 ile A20B-3300-0030 veya diğer yakın parça numaraları aynı mı?

A20B-3300-003x aralığındaki bitişik parça numaraları, farklı eksen sayısına veya arayüz türlerine sahip farklı panellerdir.A20B-3300-0030 farklı bir aks kartı olabilir (önceki belgelerde farklı bir aks sayımı veya sistem üretimi için bir FSSB servo denetleyici olarak onaylanmıştır)Her parça numarası belirli bir uygulamaya hizmet eder. Hedef sistemin gerekli kart özelliklerini onaylamadan bitişik parça numaralarını değiştirmeyin.
