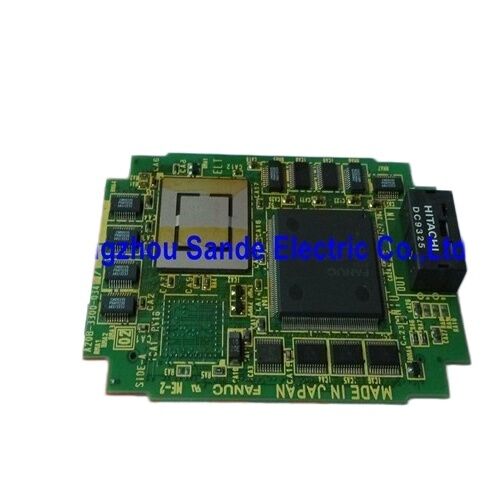

Özel Fanuc Ekran Devre Kartı LCD Panel PCB A20B-3300-0340

A20B-3300-0340 FANUC LCD / MDI Ekran Kontrol Kartı “ Dahili Ethernet “ 7.2 Inç Ekran “ 0i-B / 16i-B / 18i-B / 21i-B CNC

A20B-3300-0340 Bir Plug-In Kartında Üç Fonksiyon

A20B-3300-0340, FANUC i Serisi CNC kontrol ünitesi içinde üç farklı fonksiyon yerine getiren kompakt bir plug-in PC kartıdır:

LCD ekran sürücüsü:Kart, CNC'nin 7.2 inçlik LCD panelini Operatörün ekranda gördüğü tüm görsel bilgiler , program içeriği, parametreler sayfaları, araç yolu grafikleri, alarm metni ve teşhis ekranları A20B-3300-0340 ile oluşturulur.

MDI (El Verisi Girişi) arayüzü:Kart, iletişim arayüzünü MDI klavye paneline operatorun verileri girmek, modları seçmek ve CNC ekranlarında gezinmek için giriş cihazına yönetir.Çalışan bir MDI arayüzü olmadan, operatör programları yerel olarak giremez veya parametreleri değiştiremez.

Gömülü Ethernet:Kart, FANUC CNC'yi tesis ağına bağlayan bir Ethernet portu sağlar. DNC (Doğrudan Sayısal Kontrol) program aktarımını, uzaktan izlemeyi, veri toplamasını,ve RS-232 seri kablolama gerektirmeyen ağlı bir PC'den CNC sistem teşhisleri.

Ana Özellikler

16i/18i/21i-B denetimleri için yerleşik Ethernet “Ağ bağlantısı”

The embedded Ethernet port on A20B-3300-0340 was a significant advancement in the i-B series generation — connecting the CNC directly to standard 10/100 Ethernet without a separate communications board:

DNC operasyonu:Ağda depolanan kısmi programlar doğrudan CNC'nin belleğine aktarılabilir veya ağ sunucusundan "damla besleme" modunda çalıştırılabilir.Dahili CNC belleği için çok büyük büyük programlar doğrudan ağdan işlenebilir.

Uzaktan izleme:Ethernet bağlantısı, fabrika düzeyinde izleme sistemlerinin CNC durum verilerini okumalarını sağlar. Eksen pozisyonları, program adı, alarm durumu ve üretim sayıları merkezi bir PC'den.

Uygulama Senaryoları

18i-B işleme merkezinde görüntü arızası:Bir FANUC 18i-MB işleme merkezi ekran çıkışını kaybeder LCD, CNC'nin çalışmaya başladığına rağmen boş bir ekran gösterir.Değiştirme görüntü çıkışını geri yükler, MDI işlevselliği ve Ethernet bağlantısı.

Ethernet bağlantı hatası:Bir 21i-B denetimi ağ bağlantısını kaybeder. DNC programı aktarımı başarısız olur. A20B-3300-0340'ın Ethernet arayüzü hatası olarak tanımlanır.

Sık Sorulan Sorular

S1: A20B-3300-0340 hem 7.2 inçlik mono hem de renkli LCD ekranlarla çalışıyor mu?

Evet A20B-3300-0340 hem 7.2 inç tek renkli hem de renkli LCD panelleri destekler.CNC'ye monte edilmiş özel ekran paneli, çıktının mono veya renkli olup olmadığını belirler ¢ kartın kendisi her iki panel türüyle de uyumludurDeğiştirme kartının ekranı mono'dan renklere veya tam tersi olarak değiştireceğini varsaymadan önce mevcut ekran paneli türünü doğrulayın.

S2: A20B-3300-0340 arızalanırsa MDI ve ağ işlevlerine ne olur?

Üç fonksiyonun hepsi A20B-3300-0340 tarafından işlendiğinden, bir kart arızası tipik olarak üçü de aynı anda etkiler.Boş veya donmuş bir ekran, yanıt vermeyen MDI tuşları ve ağ bağlantısının kaybolması ile birlikte, A20B-3300-0340'ın arızalı bileşen olduğunu gösteren güçlü bir teşhis göstergesidir..

S3: A20B-3300-0340 FANUC 0i-B ile 16i/18i/21i-B ile uyumlu mu?

Evet, A20B-3300-0340 FANUC 0i-B, 16i-B, 18i-B ve 21i-B CNC sistemleri için onaylanmıştır.Aynı ekran kartının 7 platformda dört platformda hizmet vermesine izin vererek..2 inçlik LCD yapılandırması.

S4: A20B-3300-0340'ı değiştirdikten sonra yeniden görevlendirmeye ihtiyaç var mı?

CNC parametreleri ve parça programları FROM/SRAM bellek modüllerine kaydedilir. A20B-3300-0340'ı değiştirmek kaydedilen verileri etkilemez.Ethernet bağlantı noktası konfigürasyonu (IP adresi), makine adı, FTP ayarları) değiştirildikten sonra tekrar doğrulanması gerekebilir, çünkü bu veriler önceki kartın yapılandırması ile ilişkilendirilebilir.CNC'nin Ethernet parametre ekranlarından ağ ayarlarını teyit edin..

S5: A20B-3300-0340'ın hangi varyasyonları var ve var olan varlık önemli mi?

A20B-3300-0340 kartın özel yazılım revizyonunu tanımlayan /04A (örneğin A20B-3300-0340/04A) gibi bir sabit yazılım takfiye taşıyabilir.Değiştirme kartı eşleşmeleri takviye veya mevcut CNC donanım revizyonu ile uyumlu olarak onaylanmıştır sağlamakBelirli bir CNC modeli için geçerli FANUC bakım kılavuzu doğru arka dilim versiyonunu belirler.
