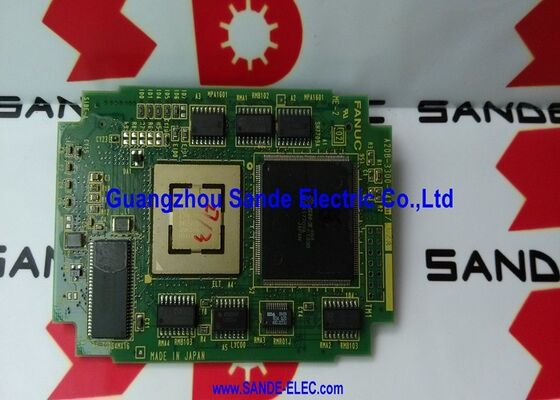

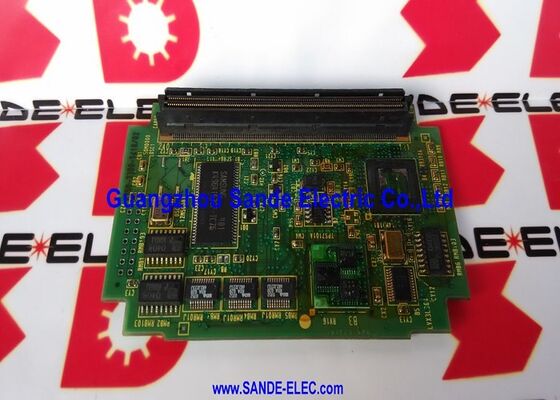

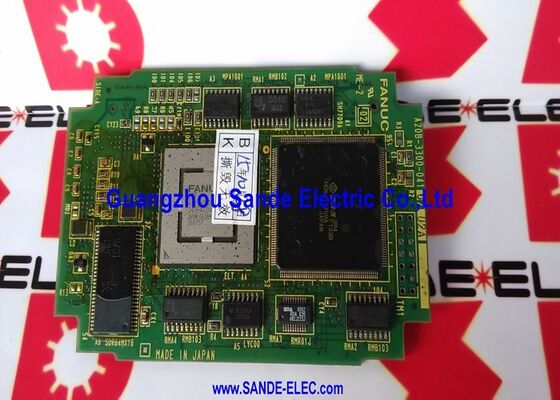

Fanuc Devre Tablosu A20B-3300-0410

A20B-3300-0410 | FANUC 9 İnç CRT Ekran Kontrol Modülü — Tek Renkli CRT Ekran / CNC Operatör Arayüzü / A20B-3300 Serisi

9 İnç CRT — Operatörün CNC'ye Açılan Penceresi

Bir işleme merkezi veya torna operatörü ile CNC yazılımı arasındaki her etkileşim ekrandan geçer. Operatör mevcut eksen konumlarını okur, takım ofseti değerlerini girer, alarm kodlarını gözden geçirir, program satırlarını düzenler ve CNC'nin menü sisteminde gezinir; tüm bunları önlerindeki 9 inçlik ekran aracılığıyla yapar. Çalışan bir ekran olmadan operatörün CNC ile etkileşim yeteneği ciddi şekilde tehlikeye girer.

A20B-3300-0410 bu ekranı çalıştıran modüldür. CNC'nin ana işlemcisinden ekran verilerini alır ve bunu 9 inçlik CRT'yi çalıştıran analog video sinyallerine dönüştürür - yatay ve dikey sapma sinyalleri, yoğunluk sinyali (tek renkli CRT için, tek parlaklık kanalı) ve elektron ışınını görüntü içeriğiyle senkronize eden senkronizasyon darbeleri.

Önemli Ürün Bilgileri

CRT Ekran Kontrol Modülü Nasıl Çalışır?

CNC'nin ana işlemcisi, karakter ve grafik verilerinin (CNC ekranlarını oluşturan metin, sayılar ve basit grafik öğeleri) akışı olarak ekran içeriğini üretir. Bu veriler, çeşitli dönüşüm adımlarını gerçekleştiren A20B-3300-0410 ekran modülüne aktarılır:

Karakter oluşturma:Modül, CNC'den karakter kodu verilerini okur ve bunu, CRT'de tanınabilir alfasayısal karakterler çizmek için gereken piksel desenlerine dönüştürür. FANUC CNC ekranları tanımlanmış bir karakter seti kullanır; modülün yazı tipi belleği, her karakter için piksel desenini tutar.

Senkronizasyon zamanlaması:Modül, CRT'nin elektron ışını raster taramasını kontrol eden yatay ve dikey senkronizasyon sinyallerini üretir. Senkronizasyon zamanlaması, CRT monitörün sapma frekansıyla tam olarak eşleşmelidir. Yanlış zamanlama görüntünün kaymasına, sallanmasına veya görünmemesine neden olur.

Yoğunluk modülasyonu:Elektron ışını ekranı taradıkça modül, mevcut ışın konumunun aydınlık veya karanlık olmasına göre yoğunluğunu modüle eder. Bu, monokrom CNC CRT ekranlarının karakteristik özelliği olan koyu arka plan üzerinde beyaz veya yeşil fosfor karakterleri üretir.

A20B-3300-0410 arızalandığında, CRT boşalır veya bozuk, dengesiz bir görüntü görüntüler; bu sırada CNC'nin işleme işlevleri etkilenmeden devam eder.

Uygulama Senaryoları

CNC ekran hatası:FANUC CNC işleme merkezi normal şekilde açılıyor ve çalışıyor - eksen konumları güncelleniyor, program çalışıyor ve alarmlar temizleniyor - ancak 9 inçlik ekran hiçbir içerik göstermiyor. CRT monitör donanımı test edilmiş ve sağlam bulunmuştur. A20B-3300-0410 ekran kontrol modülü arıza olarak tanımlandı. Değiştirme, operatör ekranını eski haline getirir.

Kısmi ekran bozulması:FANUC CNC torna tezgahındaki 9 inçlik CRT, kısmi ekran içeriğini gösteriyor; bazı karakterler doğru görünüyor ancak diğerleri eksik veya bozuk. Arıza, A20B-3300-0410 modülünün karakter oluşturma devresinden kaynaklanıyor. Değiştirme, tam ve temiz ekranı geri yükler.

SSS

S1: A20B-3300-0410, 9 inç CRT yerine 14 inç CRT veya LCD'yi çalıştırabilir mi?

Hayır. A20B-3300-0410, 9 inçlik bir CRT'nin sapma geometrisi ve senkronizasyon zamanlaması gereksinimlerine göre kalibre edilmiştir. 14 inçlik bir CRT'nin farklı sapma ve zamanlama gereksinimleri vardır; görüntü geometrisi hatalı olacaktır. LCD monitörler, A20B-3300-0410 tarafından üretilen analog CRT sürücü sinyallerine değil, dijital veya VGA formatındaki bir video sinyaline ihtiyaç duyar. 14 inç renkli CRT sistemleri için uygun 14 inç ekran modülünü kullanın; LCD'nin değiştirilmesi için uygun bir CRT'den LCD'ye dönüştürücü veya ekranın güçlendirilmesi gerekir.

S2: Bir ekran modülü arızasının görünümü, arızalı bir CRT tüpünden nasıl farklıdır?

Bir CRT tüp arızası aşamalı kararma, odak kaybı, azalan parlaklık veya dikey sapma başarısız olduğu için parlak bir yatay çizgi gibi aşamalı olma eğilimindedir. Bir ekran modülü arızası genellikle ani olur; görüntü tamamen kaybolur veya kademeli bir bozulma olmaksızın hemen bozulur. Çalıştığı bilinen bir ekran modülünü (veya aynı sinyal çıkışlarında çalıştığı bilinen bir CRT tüpünü) değiştirerek yapılan test, arızayı tek bir bileşende izole eder.

S3: A20B-3300-0410'un değiştirilmesi CNC parametre ayarı gerektirir mi?

Hayır. Ekran modülü bir donanım bileşenidir; CNC parametrelerini saklamaz veya yazılım yapılandırması gerektirmez. Yedek parçayı taktıktan ve çalıştırdıktan sonra CNC, ekran içeriğini modüle yükler ve operatör ekranı hemen geri yüklenmelidir. Hiçbir parametre değişikliği veya yazılım yapılandırma adımı gerekmez.

S4: 9 inç CRT'den düz panel LCD ekrana yükseltme yapmak mümkün müdür?

FANUC CNC sistemleri için LCD güçlendirme çözümleri, 9 inçlik CRT'yi modern bir düz panel ekranla değiştiriyor. Bu tür uyarlamalarda genellikle CNC'nin video çıkış sinyaliyle eşleşen ve genellikle bir video formatı dönüştürücüyle birleştirilmiş uyumlu bir LCD panel kullanılır. A20B-3300-0410 modülü, LCD güçlendirme dönüştürücüsünün kabul ettiği video sinyalini oluşturmak için sistemde kalabilir veya güçlendirme, ekran arayüzünün tamamen değiştirilmesini içerebilir. Belirli CNC modeline yönelik doğru LCD güçlendirme yaklaşımı için nitelikli bir FANUC CNC servis sağlayıcısına danışın.

S5: A20B-3300-0410 ile CNC'nin grafik seçeneği arasındaki ilişki nedir?

A20B-3300-0410, parametre girişi, program düzenleme ve alarm ekranı için CNC'nin karakter tabanlı ekranı olan standart operatör ekranını çalıştırır. FANUC CNC sistemleri isteğe bağlı olarak takım yolu grafik görüntüleri oluşturan ayrı bir grafik fonksiyonuna sahip olabilir. Grafik işlevi, standart ekran modülüne ek olarak ayrı bir grafik modülü (renkli grafik seçeneği gibi) kullanabilir. A20B-3300-0410, grafik seçeneğinin kurulu olup olmadığına bakılmaksızın standart ekranı çalıştırır.
