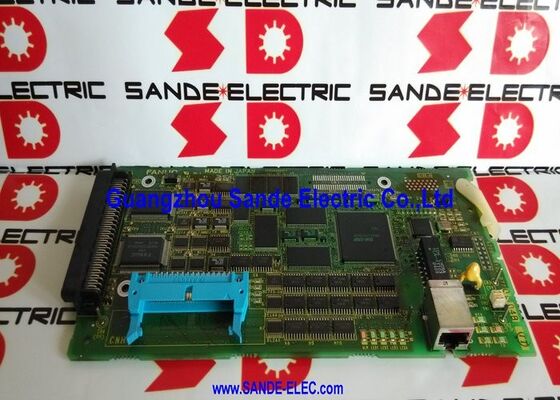

ETHERNET BOARD A20B-8100-0770 A20B81000770 A2OB-81OO-O77O

A20B-8100-0770 | FANUC Hızlı Veri Sunucusu PCB A — ATA Flash Depolama / 15i / 16i / 18i / 21i / 0i Model B / Yüksek Hızlı Program Depolama

Hızlı Veri Sunucusu Ne Yapar?

Hızlı Veri Sunucusu piyasaya sürülmeden önce, büyük parça programlarını çalıştıran FANUC CNC sistemleri zorlu bir kısıtlamayla karşı karşıyaydı: Programın çalıştırılmadan önce tamamen CNC'nin dahili belleğine sığması gerekiyordu. Karmaşık havacılık bileşenleri, çok yüzeyli kalıp ve kalıp boşlukları veya uzun diş frezeleme programları için bu bellek sınırına düzenli olarak ulaşıldı. Programı bölümlere ayırma, sıkıştırma veya RS-232C üzerinden DNC akışını kullanma gibi alternatifler karmaşıklığı artırdı ve ilerleme hızını kısıtladı.

Hızlı Veri Sunucusu bunu doğrudan ele alır. Büyük programları sunucuya takılı bir ATA flash kartında saklar ve program çalışırken bunları yüksek hızda CNC'nin yürütme arabelleğine aktarır. CNC sürekli olarak beslenen bir G kodu blokları akışı görür; program CNC'ye belleğe sığıyormuş gibi görünürken, Hızlı Veri Sunucusu depolamayı ve ileri besleme yönetimini şeffaf bir şekilde yönetir.

Temel Özellikler

Hızlı Veri Sunucusu ve Standart DNC ​​— Temel Farklılıklar

Hem Hızlı Veri Sunucusu hem de standart DNC ​​(Ethernet veya RS-232C aracılığıyla Doğrudan Sayısal Kontrol), CNC'nin programları harici depolamadan çalıştırmasına olanak tanır. Aradaki fark hız, güvenilirlik ve bağımsızlıktır:

Ağ/seri üzerinden DNC:Ağ bağlantısına ve sunucu kullanılabilirliğine bağlıdır. Ağ gecikmesi zamanlama değişkenliğine neden olur. Yüksek ilerleme hızlarında ağ gecikmesi, CNC'nin yürütme arabelleğinin anlık olarak boşalmasına neden olarak yavaşlamaya neden olabilir. Bu, ağ DNC'si sırasında elde edilebilecek maksimum ilerleme hızını sınırlar.

Hızlı Veri Sunucusu:Programı yerel olarak CNC kabinindeki ATA flash kartında saklar. Ağ bağımlılığı yok. Flaştan CNC yürütme arabelleğine yüksek hızlı aktarım, yüksek ilerleme hızlarında bile tam arabelleği korur. CNC, ağın neden olduğu tereddüt olmadan maksimum programlanmış ilerlemesinde çalışır.

Sabit besleme hızının yüzey kalitesi için kritik olduğu yüksek hızlı konturlama uygulamaları için Fast Data Server'ın yerel, yüksek hızlı depolaması doğru çözümdür.

Uygulama Senaryoları

Hızlı Veri Sunucusu anakart hatası:Fast Data Server'a sahip yüksek hızlı bir işleme merkezi bir kart arızası geliştirir; CNC artık yerel olarak depolanan büyük programlara erişemez. A20B-8100-0770, arızalı kart olarak tanımlandı. Değiştirme (yazılım seçeneğinin etkin olduğu onaylanmış olarak) Fast Data Server işlevselliğini geri yükler.

Yüksek hızlı kalıp işleme kurulumu:Bir kalıp işleme merkezi, çok yüzeyli konturlama programlarını maksimum ilerleme hızında çalıştırmak için Fast Data Server'a ihtiyaç duyar. A20B-8100-0770 ve ona eşlik eden adaptör kartı, yürütme arabelleğini 40.000 mm/dak ilerleme hızında dolu tutan yerel yüksek hızlı depolamayı sağlar.

SSS

S1: A20B-8100-0770 hangi ATA flash kart kapasitesini destekliyor?

Hızlı Veri Sunucusu tarafından desteklenen ATA flash kart kapasitesi, FANUC yazılım sürümüne ve sistem yapılandırmasına bağlıdır. FANUC'un Hızlı Veri Sunucusu belgeleri, her sistem nesli için desteklenen ATA kartı boyutları aralığını belirtir. Bir flash kart seçmeden önce belirli CNC modeli için FANUC bakım kılavuzundan onaylayın.

S2: A20B-8100-0770, CNC ana kartındaki herhangi bir seçenek yuvasına takılabilir mi?

Hayır. Hızlı Veri Sunucusunun yuva kısıtlamaları vardır. Belirli i-serisi CNC'ye yönelik FANUC bağlantı kılavuzu, Hızlı Veri Sunucusunun kurulabileceği ve kurulmayabileceği yuvaları listeler. Yuvanın yanlış yerleştirilmesi, kartın çalışmamasına veya bitişik yuvalardaki diğer seçenek kartlarıyla çakışmalara yol açmasına neden olabilir.

S3: A20B-8100-0770 arızalanırsa ATA flash kart verilerinin yeniden yazılması gerekir mi?

ATA flash kart verileri (saklanan programlar), A20B-8100-0770 PCB'de değil, kartın kendisinde bulunur. Kart hasarsızsa, saklanan programlar bozulmadan kalır ve yeni bir A20B-8100-0770 takıldıktan hemen sonra bunlara erişilebilir. Kart, depolama ortamıdır; PCB yalnızca arayüz ve kontrol mantığını sağlar.

S4: A20B-8100-0770, yerel flaş yerine Ethernet üzerinden DNC akışı için uygun mu?

Hayır. A20B-8100-0770 Hızlı Veri Sunucusu özellikle yerel ATA flash kart depolaması ve akışı içindir. Ethernet DNC ​​işlevselliği sağlamaz. Ethernet DNC, CNC'nin yerleşik Ethernet bağlantı noktası (0i-D'de ve daha yeni platformlarda standart olarak mevcuttur) veya ayrı bir Ethernet kartı seçeneği aracılığıyla gerçekleştirilir. İki fonksiyon bağımsızdır.

S5: ATA flash kartının zaman içinde nasıl bir bakıma ihtiyacı var?

ATA flash kartlarının sınırlı bir yazma dayanıklılığı vardır; güvenilirlik düşmeden önce her bellek hücresine sınırlı sayıda yazılabilir. Sık sık program aktarımı alan (karta yeni programların yazılması) Hızlı Veri Sunucusu için kartın yazma dayanıklılığı dikkate alınması gereken bir husustur. CNC, Fast Data Server depolama alanı hakkında tanılama bilgisi sağlıyorsa, kartın durumunu periyodik olarak kontrol edin. Bazı tesislerde, kart arızası durumunda hızlı değişime olanak sağlamak için üretim programı kitaplığıyla önceden yüklenmiş bir yedek kart bulunur.
