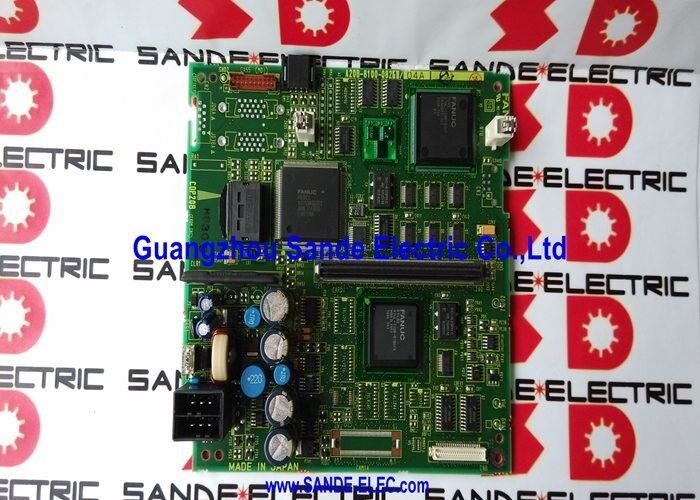

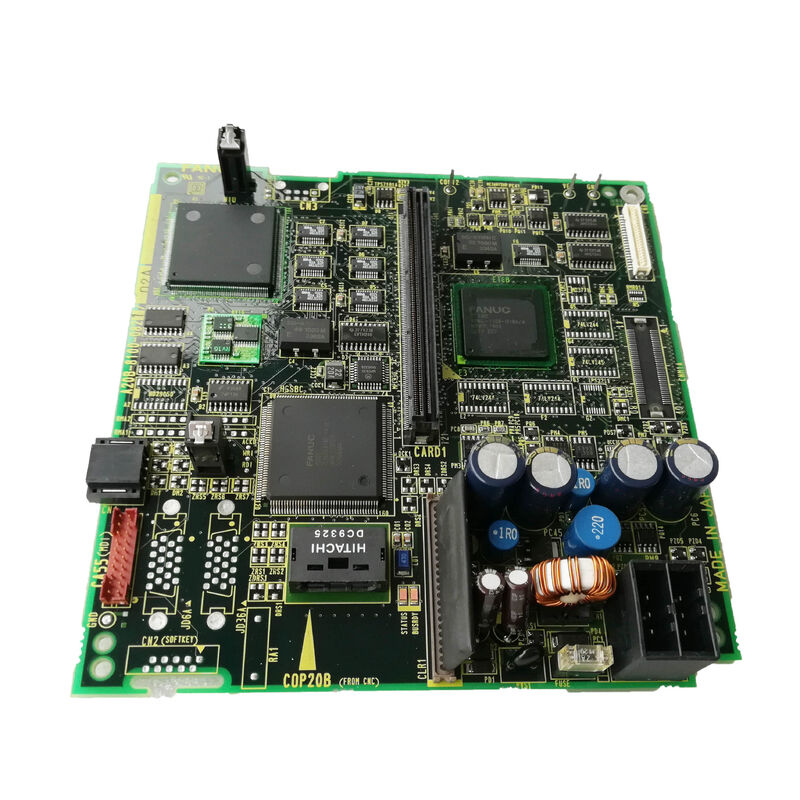

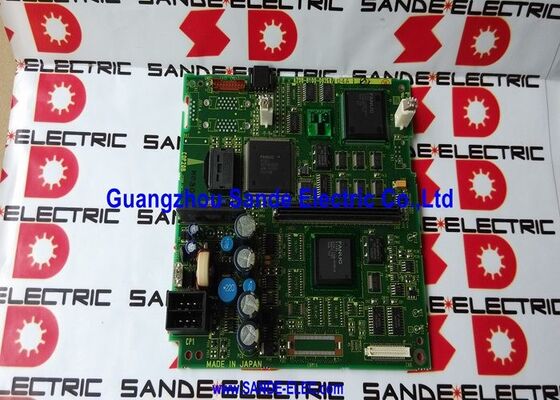

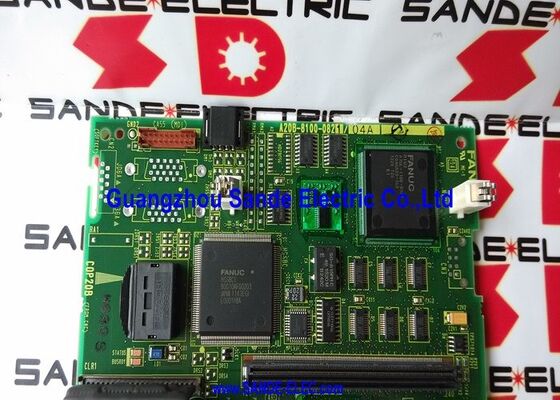

FANUC PC BOARD A20B-8100-0821 A2OB-81OO-O821 A20B81000821

A20B-8100-0821 | FANUC Serisi 0i-B Dijital LCD Sürücü PCB — 8,4 İnç / 9,5 İnç LCD/MDI Ünitesi / F0i-B CNC Ekran Kartı

0i-B CNC'deki LCD Ekran — Sürücü Kartı Ne Yapar?

FANUC Serisi 0i-B CNC'nin operatör arayüzü, CNC'nin ana kontrol ünitesine bağlanan birleşik bir ekran ve klavye düzeneği olan ayrı bir LCD/MDI ünitesidir. LCD panel operatörün arayüzünü gösterir: eksen konumları, program içeriği, alarm mesajları, takım ofsetleri ve tüm CNC ekranları.

CNC'nin video sinyali ile fiziksel LCD paneli arasında, A20B-8100-0821 dijital LCD sürücü PCB'si kritik dönüşümü gerçekleştirir. Dijital ekran verilerini CNC'den alır, bunu LCD panelin gerektirdiği belirli zamanlama sinyallerine ve voltaj seviyelerine dönüştürür ve okunaklı, doğru formatlanmış bir ekran görüntüsü oluşturmak için panelin piksel dizisini ve arka ışık kontrolünü çalıştırır.

A20B-8100-0821 düzgün çalışmadığında, LCD panel yanlış sürücü sinyalleri alır veya hiç sürücü sinyali almaz; bu da boş ekrana, bozuk görüntüye veya ekranın titremesine neden olur.

Temel Özellikler

8,4 İnç ve 9,5 İnç — İki Ekran Boyutu, Bir Kart

A20B-8100-0821, 0i-B LCD/MDI ünitesi aralığında hem 8,4 inç hem de 9,5 inç LCD panelleri destekler. İki boyut, 0i-B neslindeki takım tezgahı üreticileri tarafından kullanılan farklı fiziksel LCD panel seçeneklerini temsil eder:

8,4 inç LCD:Daha küçük 0i-B CNC operatör panellerinde kullanılan kompakt ekran boyutu — operatör paneli alanının sınırlı olduğu torna merkezleri ve küçük işleme merkezleri için yerden tasarruf sağlar.

9,5 inç LCD:Daha okunaklı ekran alanı sağlayan biraz daha büyük panel — daha büyük bir operatör panelinin belirtildiği 0i-B sistemlerinde kullanılır.

Sürücü kartının zamanlama parametreleri ve sinyal seviyeleri her iki ekran boyutunu da destekleyerek A20B-8100-0821'i her iki ekran boyutuna sahip 0i-B sistemleri için doğru alternatif haline getirir. Sipariş vermeden önce mevcut ünitenin fiziksel panel boyutunu doğrulayın.

Uygulama Senaryoları

0i-B ekran hatası:FANUC 0i-B CNC torna tezgahı, operatör panelinde boş bir ekran gösteriyor. CNC, CNC ana ünitesinin sağlam olduğunu doğrulayarak programları normal şekilde yürütmeye devam eder. Araştırma, harici bir sinyalle test edildiğinde LCD panelinin ve arka ışığın işlevsel olduğunu doğruladı. LCD/MDI ünitesi içindeki A20B-8100-0821 LCD sürücü kartı arıza olarak tanımlanır. Değiştirme, operatör ekranını eski haline getirir.

0i-B işleme merkezinde bozulmayı görüntüleyin:0i-B işleme merkezinin 8,4 inç LCD'si, bozuk karakterler veya makinenin titreşimiyle değişen titreyen bir görüntü gösteriyor. A20B-8100-0821 aralıklı bir sinyal hatası geliştiriyor. Değiştirme, ekran bozulmasını çözer.

SSS

S1: A20B-8100-0821 hem 0i-A hem de 0i-B sistemleriyle uyumlu mu?

CNC Tools LLC, A20B-8100-0821'in "0i-A, 0i-B kontrolleri" için olduğunu doğruladı. Hem 0i-A hem de 0i-B nesilleri, 8,4 inç ve 9,5 inç ekranlarla benzer ayrı LCD/MDI birim mimarileri kullanıyordu. Sipariş vermeden önce ilgili CNC'nin yedek parça belgelerine bakarak spesifik LCD/MDI ünitesinin parça numarasını doğrulayın.

S2: Dijital LCD sürücü PCB'si ile analog LCD sürücüsü arasındaki fark nedir?

Dijital LCD sürücüsü, ekran verilerini LCD panelin doğal dijital arayüzüyle eşleşen ayrı dijital sinyaller olarak gönderir. Analog sürücü, video verilerini sürekli bir analog sinyale dönüştürür. Modern LCD paneller, daha iyi görüntü kalitesi ve gürültü bağışıklığı için dijital arayüzler kullanır. A20B-8100-0821, 0i-B dönemi FANUC CNC ekran ünitelerinde kullanılan LCD teknolojisine uygun dijital tiptir.

S3: Arızalı bir A20B-8100-0821, LCD panele zarar verebilir mi?

Bir sürücü PCB arızası, LCD panelin giriş konnektörlerinde anormal voltaj seviyeleri veya zamanlama sinyalleri üretebilir. Çoğu durumda, arızalı bir sürücü kartı, LCD panelin kendisine kalıcı olarak zarar vermeden ekranın kararmasına veya bozuk içerik göstermesine neden olur. Ancak kısa devre yapan bir sürücü bileşeninden kaynaklanan sürekli yanlış voltaj seviyeleri, LCD paneli potansiyel olarak zorlayabilir. Yedek sürücü kartını taktıktan sonra LCD panelini görsel olarak inceleyin; onarımın tamamlandığını bildirmeden önce ekran görüntüsünün tam ekran boyunca doğru olduğunu onaylayın.

S4: A20B-8100-0821'in değiştirilmesi herhangi bir CNC parametre değişikliği gerektiriyor mu?

Hayır. LCD sürücü PCB'si bir donanım görüntüleme arayüzüdür; CNC parametrelerini taşımaz. Yedek A20B-8100-0821'i taktıktan ve LCD/MDI ünitesini yeniden bağladıktan sonra CNC, herhangi bir parametre değişikliği olmadan, açılışta hemen doğru bir görüntü üretmelidir. Değiştirme sonrasında ekran içeriği yanlış hizalanmış veya yanlış biçimlendirilmişse, CNC'nin ekran tipi parametresinin kurulu LCD panel boyutuyla (8,4 inç veya 9,5 inç) eşleştiğini doğrulayın.

S5: LCD/MDI ünitesini CNC ana ünitesine bağlayan sinyal kablosu nedir?

Ayrı LCD/MDI ünitesi CNC'nin ana kartına özel bir ekran sinyal kablosu aracılığıyla bağlanır. Bu kablo, dijital ekran verilerini (LVDS veya benzer dijital formatta video sinyali), LCD/MDI ünitesi için güç kaynağı raylarını ve klavye sinyal dönüşlerini taşır. Kablo tipi ve konnektör FANUC Serisi 0i-B bağlantı kılavuzunda tanımlanmıştır. Ekran arızalarını araştırırken kablo durumu kontrol edilmelidir; hasarlı veya kötü bağlanmış bir sinyal kablosu, arızalı A20B-8100-0821 kartına benzer belirtiler üretebilir.
