Yüksek basınçlı madde A20B-8100-0962 A2OB-81OO-O962 A20B81000962

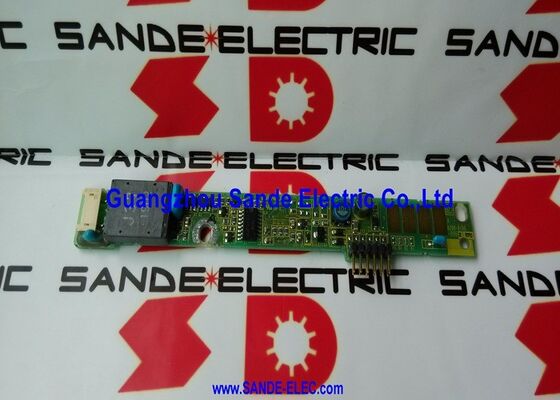

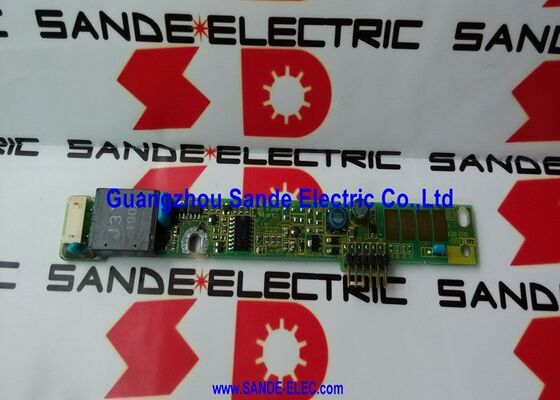

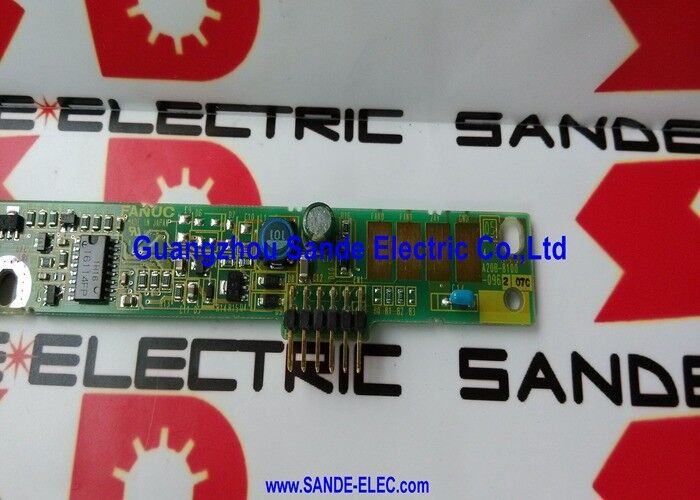

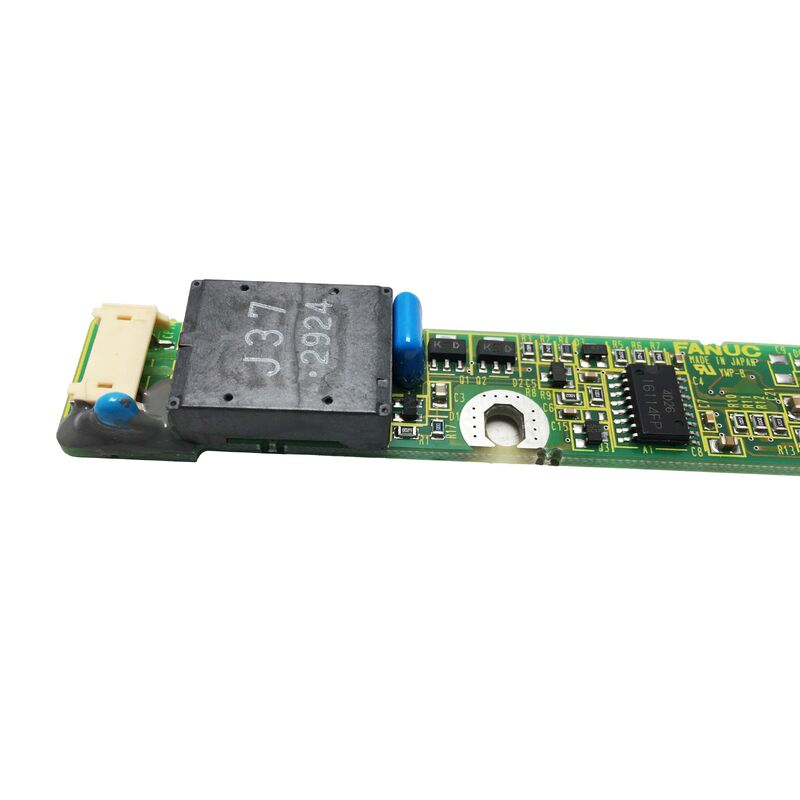

A20B-8100-0962 FANUC LCD Değiştiricisi Kartı CNC LCD Ekranı / 040°C / 80% RH / Arkaplan Işığı Güç kaynağı PCB

Bir Inverter Kartının CNC Ekranında Yaptıkları

FANUC CNC operatör arayüzündeki LCD paneline görünür bir görüntü üretmek için iki şey gereklidir:CNC'den gelen video sinyali (neler gösterildiğini belirler) ve panelin arkasındaki arka ışık (operatör için görüntüyü görünür kılan ışığı sağlar).

Video sinyali CNC'nin ekran kontrol tablosundan geliyor, arka ışık enerjisi de inverter kartından geliyor.

FANUC CNC ekranları, A20B-8100-0962 tasarlandığı dönemde CCFL (Soğuk Katodlu Floresan Lamba) arka lambasını kullanıyordu.yüksek voltajlı AC gücü ′′ tipik olarak 500V veya daha fazla 40 ′′100kHz'de çalışmak için. CNC'nin DC güç kaynağı doğrudan bir CCFL'yi çalıştıramaz. A20B-8100-0962 bu dönüşümü gerçekleştiren devredir:CNC'den düşük voltajlı DC kaynağını alır ve yüksek frekanslı, CCFL arka lambasını çalıştıran yüksek voltajlı AC çıkışı.

A20B-8100-0962 çevricisi arızalanırken, LCD panelin arka ışığı söner. CNC normal çalışmasına rağmen ekran tamamen karanlık veya çok soluk görünür.Resim teknik olarak video devresinden üretiliyor., ama arka ışık ışığı olmadan görünmez.

Ana Özellikler

Çalışma ortamı özellikleri

A20B-8100-0962, hizmet verdiği CNC kontrol ünitesiyle aynı ortamda çalışmak üzere tasarlanmıştır:

Sıcaklık (0 ̊40°C):CNC kontrol dolabının soğutma sistemi, iç sıcaklığı 40°C çalışma sınırının altında tutar.hava filtresi blokları iç sıcaklık bu sınırı açabilir, diğer panellerle birlikte inverteri riske atıyor.

Nem (≤80% RH, kondensasyon olmayan):Dönüştürücü kartının yüksek voltajlı çıkış bölümündeki yoğunlaşma, yaylanmaya, izleme hasarına veya bileşen arızalarına neden olan iletken yollar oluşturabilir.Nemli ortamlardaki CNC tesisleri, baskı dükkanları) dolabının pozitif basıncını ve mühürlenmesini sağlamak için nemli havanın girmesini önlemeli.

Yükseklik (≤1000 metre):1000 metre üzerinde, azaltılmış hava yoğunluğu, inverterin yüksek frekanslı anahtar transistörlerinin termal yönetimini etkiler.Standart derecelendirmeli invertörler, FANUC teknik belgelerinde uygunluğunu onaylamadan bu yüksekliğin üzerinde önerilmez..

Uygulama Senaryoları

CNC ekranı güç açıldığında koyu:Bir FANUC CNC kontrol ünitesi normalde “tüm eksenler yanıt veriyor, programlar çalıştırılıyor, iç CNC durumunda alarmlar var” ama operatör panelini göstermek tamamen karanlıktır.Düğmelere basmak CNC'nin çalıştığını doğrulayan CNC yanıtları oluşturur.. Dış bir ışık kaynağı ile yapılan bir test, LCD panelinin ve video devresinin sağlam olduğunu ancak arka ışığın arızalı olduğunu doğrulayan LCD ekranında zayıf bir görüntü gösterir. A20B-8100-0962 inverter kartı değiştirilir.Ekran tam parlaklığa geri dönüyor.

Aralıklı ekran bulanıklığı:Bir CNC operatör panelli ekranı, normal parlaklığa dönmeden önce zaman zaman önemli ölçüde söner.A20B-8100-0962'nin inverter bileşenleri sıcaklıkla ilişkili bozulma gösteriyor.Proaktif değiştirme tam bir arka ışık arızasını önler.

Sık Sorulan Sorular

S1: Bir inverter kartı arızasını bir LCD panelini arızasından nasıl ayırt edebilirim?

Değiştiricinin arızası arka ışık kaybına neden olur. Panel karanlık veya çok soluk, ancak LCD panelin kendisi sağlamdır. LCD panelin arızası genellikle kalıcı görüntü kusurlarına neden olur: ölü pikseller,resimdeki çizgiler, veya kısmi ekran bozulması. LCD yüzeyine düşük bir açıyla parlak bir ışıkla ışık saçarak test edin Video sinyali LCD'ye ulaşıyor ve inverter arızalı bileşenEğer panel çarpıklık veya eksik alanlar gösteriyorsa, LCD panelin kendisi hatalı olabilir.

S2: A20B-8100-0962 LED-backlit LCD yedekleri ile kullanılabilir mi?

LED arka aydınlatmalı LCD panelleri CCFL invertörleri kullanmaz. LED paneller kendi entegre LED sürücü devresini içerir veya doğrudan düşük voltajlı DC sinyali kabul eder.Orijinal CCFL LCD'si bir LED takviye paneline değiştirildiğinde, A20B-8100-0962 inverteri tipik olarak atlanır ya da kesilir LED panelin güç gereksinimleri farklıdır.Devam etmeden önce özel LED'in bağlantı gereksinimlerini doğrulayın..

S3: CCFL invertörlerinin zamanla başarısız olmasının nedeni nedir?

CCFL inverter arızası tipik olarak yaşla ilgilidir. Inverter devresindeki elektrolitik kondansatörler zamanla bozulur. Kapasitans kaybı veya artan eşdeğer seri direnci (ESR) geliştirir.Kondansör kalitesi bozulduğundaDönüştürücünün salınım frekansı ve çıkış voltajı dengesiz hale gelir. CCFL lambalarının kendileri de yaşlanır.Dönüştürücüye daha fazla baskı yaparakLamba yaşlanmasının ve kondansatör yaşlanmasının kombinasyonu en yaygın arıza mekanizmasıdır.

S4: A20B-8100-0962 standart bir CNC yedek parçası mı yoksa makineye özel bir bileşen mi?

A20B-8100-0962 inverter kartı bir FANUC parça numarasıdır. FANUC standart bir CNC bileşeni, makine özel bir parça değildir.Aynı inverter donanımını kullanan birden fazla FANUC CNC ekran yapılandırmalarında görünürBu, uyumlu ekran üniteleri ile FANUC CNC sistemlerini koruyan tesisler için bir yedek stoklama yapar.

S5: A20B-8100-0962'yi değiştirdikten sonra herhangi bir CNC ayarlaması gerekli midir?

Değiştiricinin kartı sadece bir güç kaynağı bileşeni.Arka ışık, herhangi bir CNC yapılandırma adımı olmadan hemen aydınlatılmalıdır.Değiştirme lambasını yerleştirdikten sonra ekran karanlık kalırsa, CCFL lambasının kendisini inceleyin.
