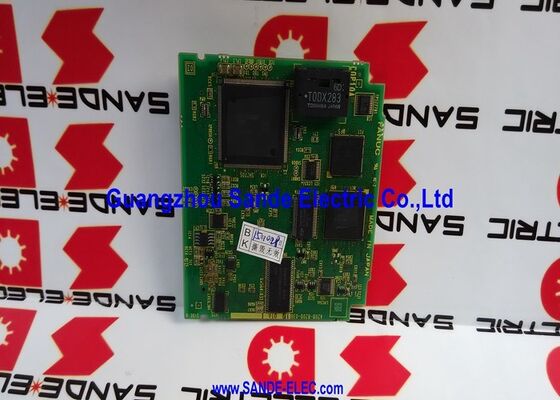

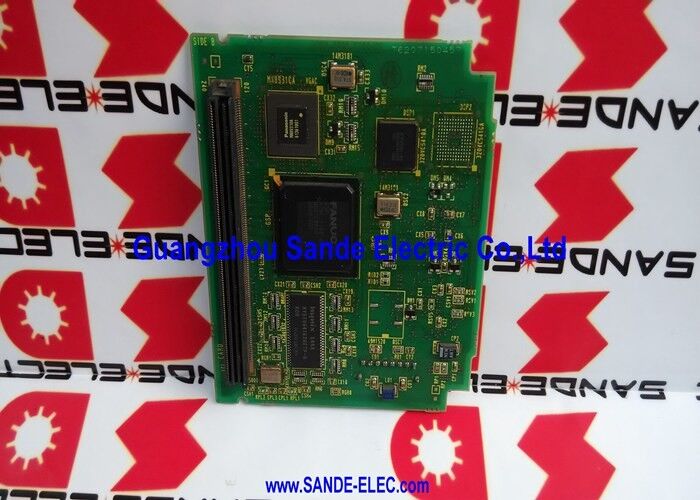

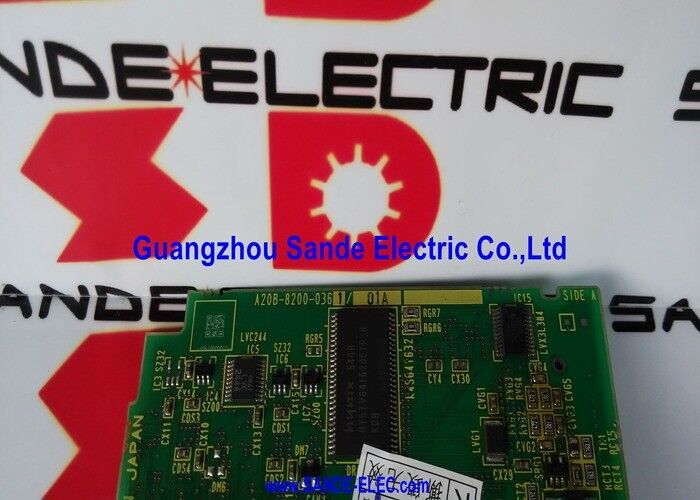

Fanuc Axis kartı A20B-8200-0361 A2OB-82OO-O361 A20B82000361

A20B-8200-0361 FANUC Serisi 0i-TC 2 Eksenli FSSB Servo + LCD Grafik Kartı

Bir Kart, İki Önemli İş

A20B-8200-0361, 0i-TC CNC torna kontrol ünitesi içinde iki farklı ve temel rolü yerine getiren tek bir PCB'dir:

FSSB Servo Kontrolörü (2 kanal):Tahta, makinenin iki servo eksenine (tipik olarak X (çapraz kaydırma) ve Z (kargo) için FSSB (Fiber Optic Servo Serial Bus) iletişim sinyalleri üretir.FSSB, CNC'den servo amplifikatörlere konum komutlarını taşıyan ve CNC'ye kodlayıcı geri bildirimlerini ilettiği FANUC'un fiber-optik seri otobüsüdür..

LCD Grafik Motoru:Kart aynı anda CNC'nin LCD ekranını ¢ üreten video çıkış sinyalini çalıştırır ve bu da makinenin entegre ekranında görülen operatör arayüzünü gösterir.Program içeriği, konum görüntüleri ve araç ofset sayfaları hepsi bu grafik fonksiyonundan kaynaklanmaktadır.

Her iki fonksiyonun tek bir kartta birleştirilmesi, 0i-TC iki eksenli torna konfigürasyonuna özgü bir mimari karardır.0i-C kontrol ünitesini kompakt tutar., ve tam olarak 2 eksenli bir makinenin ihtiyaçlarına uyuyor.

Ana Özellikler

0i-TC Bu kartın tasarlandığı seri

FANUC Serisi 0i-TC (Serisi 0i Dönüştürme Merkezi, Model C) 0i-C platformunun torna yapılandırılmış varyantıdır.0i-TC, CNC torna uygulamalarının büyük çoğunluğunu kapsayan 2 eksenli (X ve Z) konfigürasyon için optimize edilmiştir.

A20B-8200-0361, 0i-TC sistemindeki tek servo / grafik kartıdır. Tam 0i-TC kontrol ünitesi şunlardan oluşur: ana 0i-C PCB, FROM / SRAM bellek kartı, bu kombine FSSB / grafik kartı,ve LCD paneliniBu kompakt dört elemanlı yığın, torna makinelerinin tam elektronik beyni.

A20B-8200-0361 arızalanırsa, hem ekran hem de servo iletişim aynı anda durur.Döner ekseni hareket edemez (hiç FSSB komutları) ve herhangi bir içeriği görüntüleyemez (grafik fonksiyonu kayboldu)Her iki semptom da bu çift fonksiyonlu kartın özelliğidir.

Uygulama Senaryoları

0i-TC torna boşluk göstergesi ve servolu alarm:0i-TC CNC torna çalıştırılır ama boş bir ekran gösterir ve hemen servo alarm kodları oluşturur.Her iki semptom da birlikte ortaya çıkıyor. A20B-8200-0361'in ayrı servo veya ekran arızası yerine arızalı bileşen olduğunu doğruluyor.- Değiştirme aynı anda her iki fonksiyonu da geri yükler.

CNC makine tamiri:Daha eski bir 0i-TC torna kontrol ünitesi bir tahta düzeyinde yenilenme geçiriyor.A20B-8200-0361 tüm kontrol ünitesinin elektronik hizmet ömrünü sıfırlamak için ana kart ve bellek kartı yanında değiştirilmiştir.

Sık Sorulan Sorular

S1: A20B-8200-0361, 0i-C platformunun 0i-MC (makine merkezi) sürümünde kullanılabilir mi?

A20B-8200-0361 yalnızca tam olarak 2 FSSB servo kanalı (X ve Z eksenleri) ile 0i-TC (dönüş merkezi) konfigürasyonu için tasarlanmıştır.0i-MC işleme merkezi varyantı, 3 veya daha fazla ekseni kapsamak için ek FSSB kanalları ile farklı bir servo/grafik kartı kullanır.Fiziksel levhalar farklıdır ve TC ve MC varyantları arasında değiştirilemez.

S2: A20B-8200-0361'i değiştirmek FSSB eksen atamalarını yeniden yapılandırmayı gerektirir mi?

FSSB eksen atama parametreleri, A20B-8200-0361 kartının kendisinde değil, CNC'nin SRAM parametresi belleğinde depolanır.CNC mevcut FSSB parametrelerini okuyor ve servo amplifierlerle iletişimi yeniden kurarSRAM modülü orijinal sistemden sağlam olarak aktarılırsa FSSB parametre yeniden girmesi gerekmez.

S3: A20B-8200-0361 ile uyumlu olan CNC sistemi isimleri nelerdir?

Uyumlu sistemler, A02B-03xx-Bxxx aralığında isimlendirilmiştir. Özellikle 0i-TC yapılandırmaları. Ana 0i-C PCB (A20B-8200-039x) ana karttır.Sipariş vermeden önce makinenin belgelerinden özel sistem tanımı onaylayın.

S4: Sadece bir 0i-TC torna üzerinde ekran arızalanırsa, A20B-8200-0361'in değiştirilmesine ihtiyaç var mı?

FSSB servo ve grafik fonksiyonları aynı fiziksel kartı paylaştığı için, servo alarmı olmayan bir 0i-TC torna üzerinde bir görüntü arızası hala kısmi bir A20B-8200-0361 hatasını gösterebilir.Karta hatalı olduğu sonucuna varmadanEğer LCD donanımının sağlam olduğu ve ekranın karanlık veya bozulmuş olduğu doğrulanırsa,A20B-8200-0361'in grafik bölümü büyük olasılıkla arızalı ve panelin değiştirilmesi gerekiyor..

S5: A20B-8200-0361'i değiştirmeden önce hangi yedek veriler kritiktir?

A20B-8200-0361 kartının kendisinde depolanan veriler yoktur. Veriler FROM ve SRAM bellek kartlarında tutulur. A20B-8200-0361'i değiştirmeden önce, tüm CNC parametrelerinin tam bir yedeklemesini gerçekleştirin,kısmi programlarEğer SRAM pilinde de düşük voltaj uyarısı varsa,Kartın değiştirilmesi sırasında SRAM verilerinin kaybolmasını önlemek için ilk olarak değiştirin..
