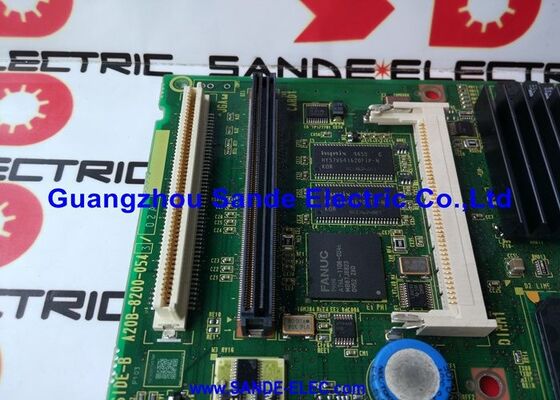

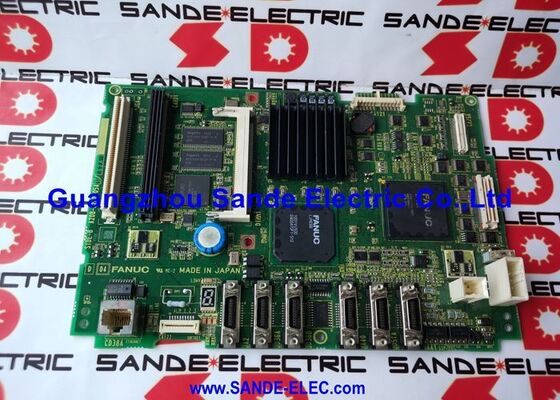

FANUC ANNE PANELİ A20B-8200-0543 A2OB-82OO-O543 A20B82000543

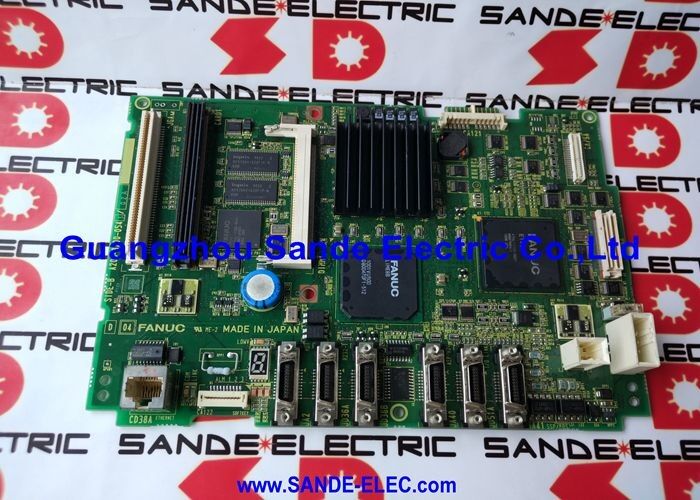

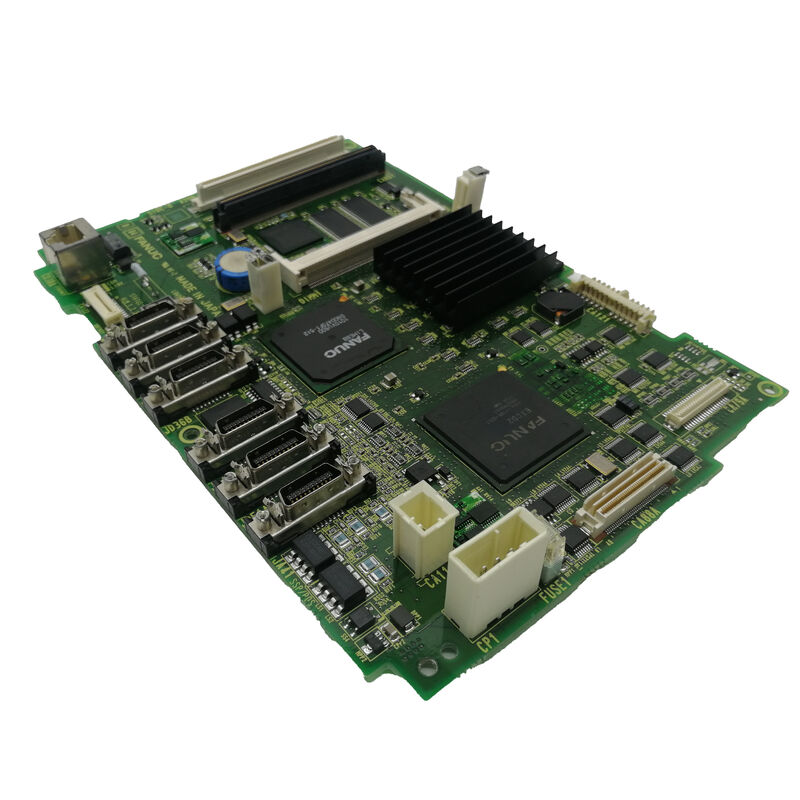

A20B-8200-0543 | FANUC 0i-D / 0i-MD / 0i-TD Ana PCB A3 — 5VDC / 9W / Ethernet PC İşlevi / Sarı Arka Panel / 0,45 kg

0i-D Sistemi — A20B-8200-0543'ün Hizmet Verdiği Nesil

FANUC Serisi 0i-D, dördüncü nesil 0i CNC platformudur (0i-A, 0i-B ve 0i-C'den sonra). FANUC'un CNC hiyerarşisi içinde 0i-D, 30i veya 31i serisinin gelişmiş çok eksenli kapasitesini gerektirmeyen genel amaçlı takım tezgahları (işleme merkezleri (0i-MD) ve tornalama merkezleri (0i-TD)) için uygun maliyetli, yüksek güvenilirlikli bir seçenektir.

0i-D nesli, önceki nesillere göre anlamlı ilerlemeler sağladı: gelişmiş servo performansı, daha yetenekli bir PMC (SA1'den SB7'ye PMC yükseltme yolu) ve yerleşik bilgisayar işlevselliği. A20B-8200-0543, bu neslin A3 ana kartıdır; tüm seçenek kartlarının ve modüllerin 0i-D kontrol ünitesinin içine bağlandığı fiziksel anakarttır.

Temel Özellikler

PC İşlevi ve Ethernet — Yerleşik Ağ Bağlantısı

A20B-8200-0543, Ethernet bağlantı noktasına sahip bir PC işlevi içerir. Bu, 0i-D neslini önceki 0i nesillerinden ayıran önemli bir özelliktir. PC işlevi şunları sağlar:

DNC (Doğrudan Sayısal Kontrol):Parça programları, programı CNC'nin program deposuna yüklemeden, Ethernet ağı üzerinden bağlı bir bilgisayardan CNC'ye aktarılabilir. Belleğe sığmayan uzun programlar doğrudan PC sunucusundan çalıştırılır.

Veri toplama:Makine durumu, program yürütme verileri ve üretim sayımları Ethernet aracılığıyla tesis ağ sistemlerine iletilebilir. Bu bağlantı, ek iletişim donanımı olmadan Üretim Yürütme Sistemi (MES) entegrasyonunu destekler.

Program yönetimi:Bir ağ sunucusunda saklanan program kitaplıklarına Ethernet bağlantısı yoluyla makineden erişilebilir, bu da çoklu program üretimini basitleştirir.

Uygulama Senaryoları

0i-MD işleme merkezi ana kart arızası:FANUC 0i-MD CNC önyükleme yapamıyor — LCD boş kalıyor ve eksen gücü kurulmuyor. Güç kaynağının doğru olduğu onaylandıktan sonra A20B-8200-0543, arızalı ana kart olarak tanımlanır. Değiştirme, CNC'nin önyükleme sırasını geri yükler ve yedeklemeden parametre geri yükleme, makineyi üretime döndürür.

Ethernet bağlantı kaybı:Bir 0i-TD torna merkezi, DNC program akışı için kullanılan Ethernet ağ bağlantısını kaybeder. Araştırma, A20B-8200-0543'teki Ethernet bağlantı noktasının arızalı olduğunu doğruladı. Kartın değiştirilmesi, DNC ağ işlevini geri yükleyerek program akışının devam etmesine olanak tanır.

0i-D sistem yenilemesi:Eski bir 0i-MD işleme merkezi yenilendi. A20B-8200-0543, CNC ünitesindeki diğer kartlarla birlikte tam elektronik yenilemenin bir parçası olarak değiştirilerek ana kartın hizmet ömrü sıfırlanır.

SSS

S1: A20B-8200-0543 hangi 0i-D CNC modelleriyle uyumludur?

A20B-8200-0543, 0i-D neslinde FANUC 0i-MD (işleme merkezi) ve 0i-TD (tornalama merkezi) için onaylanmıştır. Uyumlu kontrol ünitesi tanımlamaları arasında A02B-0319-Bxxx serisi (0i-MD) bulunur. Diğer 0i-D konfigürasyonları veya alt tipleri için, sipariş vermeden önce özel kontrol ünitesinin A02B tanımını A20B-8200-0543 yedek parça listesine göre doğrulayın.

S2: A20B-8200-0543'ün değiştirilmesi Ethernet yapılandırmasını etkiler mi?

Ethernet MAC adresi ve ağ parametreleri (IP adresi, alt ağ, ağ geçidi) genellikle ana karttaki kalıcı bellekte veya CNC'nin sistem yapılandırma alanında saklanır. Yeni bir A20B-8200-0543 takıldığında, Ethernet ağ parametrelerinin yeniden girilmesi gerekebilir. Yedek kartın MAC adresi orijinalinden farklı olabilir; gerekirse DHCP rezervasyonlarının veya sabit IP adresi atamalarının güncellenebilmesi için ağ yöneticisini bilgilendirin.

S3: A20B-8200-0543, 0i-C veya 0i-B nesliyle uyumlu mu?

Hayır. A20B-8200-0543, 0i-D nesline özeldir. Önceki 0i nesilleri, farklı A20B serilerinde farklı ana kart parça numaraları kullanıyordu: 0i-C, A16B-3200-049x serisindeki kartları kullanıyor; 0i-B aynı zamanda A16B-3200-049x serisindeki kartları da kullanıyor. 0i-D'nin A20B-8200-xxxx ana kartları önceki 0i donanım mimarileriyle uyumlu değildir.

S4: A20B-8200-0543 için önerilen soğutma gereksinimi nedir?

Anakart cebri hava sirkülasyonu gerektirir; doğal konveksiyon soğutması için uygun değildir. 0i-D kontrol ünitesinin dahili soğutma fanı sistemi bu hava akışını sağlar. Kart değişiminden önce ve sonra kontrol ünitesinin soğutma fanlarının doğru şekilde çalıştığını doğrulayın. Ana kart değiştirildikten sonra fark edilmeyen arızalı bir fan, yeni kartın aşırı ısınmasına ve zamanından önce arızalanmasına neden olabilir. A20B-8200-0543'ün 55°C'nin üzerinde çalıştırılması güvenilirliğini ve hizmet ömrünü azaltacaktır.

S5: A20B-8200-0543'ün değiştirilmesi için hangi ileri düzey bilgi gereklidir?

CNC Alışveriş, özellikle PC işlevlerine sahip sistemlerde bu ana kartın değiştirilmesi için "belirli düzeyde spesifik ve ileri düzeyde bilgi gerektiğini" belirtmektedir. Karmaşıklık aşağıdakilerden kaynaklanmaktadır: (1) değiştirmeden önce eksiksiz, doğrulanmış bir veri yedekleme ihtiyacı; (2) Montajdan sonra Ethernet ve PC fonksiyon konfigürasyon adımları; (3) KİMDEN modülleri de değiştiriliyorsa CNC yazılımının yeniden yüklenmesi; ve (4) ana karta erişmek için LCD/MDI ünitesinin fiziksel olarak sökülmesi. FANUC 0i-D sistemlerine aşina olmayan teknisyenler, değiştirme sürecine kalifiye bir FANUC servis mühendisini dahil etmelidir.
