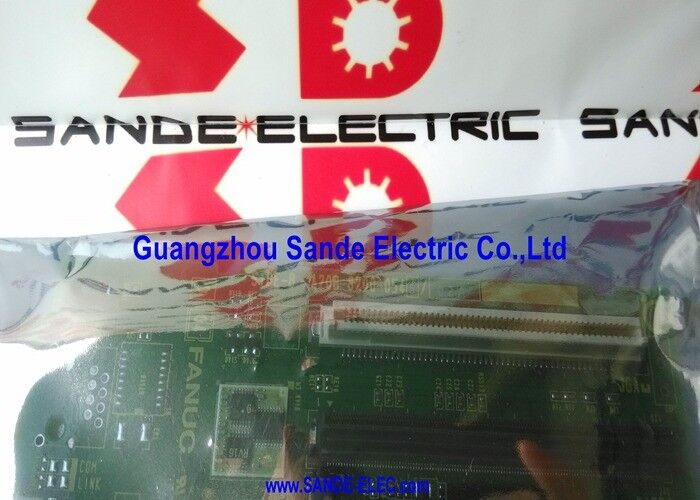

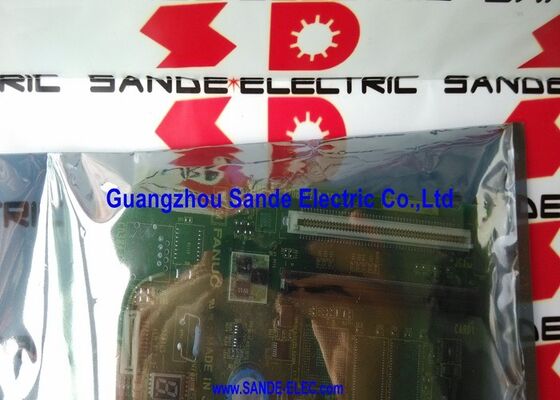

Fanuc kontrol tablosu A20B-8200-0545 A2OB-82OO-O545 A20B82000545

A20B-8200-0545∙ FANUC 0i-D Ana PCB A5 ∙ 0i Mate-TD / Dönüştürme Merkezi / Ana Taş / A5 Taş Değişimi

0i-D Ana PCB A5 Döner Merkezi Değişimi

FANUC Serisi 0i-D platformu, her biri belirli 0i-D yapılandırma türlerine eşleştirilen A3, A5 ve diğerleri A20B-8200-0545'in A5 işareti, bunu ana tablo olarak tanımlar.0i Mate-TD0i-D Mate (kompak) ürün yelpazesindeki dönme merkezi (T tipi) varyantı.

0i Mate-TD'deki "Mate" işareti bunun kompakt olduğunu gösteriyor.Tam 0i-D eksen sayısının ve I/O kapasitesinin uygulama gereksinimini aştığı dönme makineleri için tasarlanmış 0i-D ′nin ekonomik yapılandırması"TD" işareti, bunundönme merkezi konfigürasyonu- CNC, işleme merkezi işlemleri yerine torna tipi işlemler (dönüştürme, sıvılama, oluklama, döşeme) için kurulmuştur.

A20B-8200-0545, bu 0i Mate-TD sisteminin merkezi kartıdır. Tüm bellek modüllerini, seçenek kartlarını ve işlemcileri barındıran ve diğer tüm CNC kartlarının bağlandığı ana PCB.

Anahtar Ürün Bilgisi

Ana tablo işlevleri A20B-8200-0545'in kontrol ettiği şeyler

0i Mate-TD kontrol ünitesinin ana panosu olarak A20B-8200-0545, aşağıdakileri yönetir:

CNC programı yürütme:Ana CPU, program hareketlerini eksen pozisyon komutlarına dönüştüren interpolasyon hesaplamalarını gerçekleştirerek G-kod programlarını okur ve yürütür.

Servo koordinasyonu:Eksen komutları, kartın içine takılan eksen kartı aracılığıyla FSSB servo amplifikatörlerine gönderilir ve kodlayıcı geri bildirimi her interpolasyon döngüsü için geri döner.

Döner kontrolü:Döner hızı komutları ve geri bildirim sinyalleri, tahtadaki döner kart arayüzleri aracılığıyla koordine edilir.

PMC merdivenin uygulanması:Makine dizisi mantığı (soğutucu, hidrolik, çak kontrolü, kuyruğu, kapı kilitleri) kartın PMC işlemcisinde çalıştırılır, her tarama döngüsünde I / O girişlerini okur ve çıkışları yazar.

Bilgisayar fonksiyonları ve Ethernet:0i-D jenerasyonunun yerleşik PC fonksiyonu ve Ethernet portu, ağ tabanlı DNC ve veri toplamasına izin verir. A20B-8200-0545'te bulunan 0i-D platformunun standart özellikleri.

Uygulama Senaryoları

0i Mate-TD makine tahtasının arızası:0i Mate-TD kontrolü olan 2 eksenli bir CNC torna çalıştırmaz boş görüntü, servo yanıtı yoktur. Güç kaynağı bütünlüğünü doğruladıktan sonra, A20B-8200-0545 arızalı ana pano olarak tanımlanır.Değiştirme yerleştirme ve yedek parametre geri dönüştürme üretim için torna geri getirir.

Dönüşüm merkezinin yenilenmesi:Eski bir 0i Mate-TD dönme merkezi bir kontrol ünitesi yenilenmesine maruz kalıyor. A20B-8200-0545 hafıza modülleri ile birlikte kart düzeyinde yenilenmenin bir parçası olarak değiştirildi.Bir sonraki üretim dönemi için yeni bir donanım temelini sağlamak.

Sık Sorulan Sorular

S1: A20B-8200-0545 0i Mate-MC (makine merkezi) varyantıyla uyumlu mu?

Hayır. A5 tahta tipi 0i Mate-TD dönme merkezi yapılandırması ile eşleştirilir.0i Mate-MC işleme merkezi kendi seçenek kartı ve bağlantı kartı konfigürasyonuna uyan farklı bir ana kart türü kullanırBir A5 dönme merkezi ana kartını bir işleme merkezi sistemine yerleştirmek, donanım yapılandırması uyumsuzluklarına yol açacaktır.

S2: A20B-8200-0545 standart 0i-D A3 kartından farklı bir FROM modülü içeriği gerektirir mi?

FROM modülleri içindeki CNC sistem yazılımı, nesle özel (0i-D) ve makine türüne özel (dönüşüm merkezi için T tipi).Bu, standart 0i-TD'de kullanılan aynı T tipi tanımıdır., ancak özel yazılım sürümü ve yapılandırması standart 0i-TD ile 0i Mate-TD arasında farklılık gösterebilir.FROM modülünün içeriğinin belirli makine modeli için 0i Mate-TD özelliklerine uyduğunu doğrulayın.

S3: Standart 0i Mate-TD yapılandırmasında A20B-8200-0545'te hangi seçenek modülleri monte edilir?

Standart bir 0i Mate-TD yapılandırması şunları içerir: FROM / SRAM bellek modülü (CNC yazılımı ve parametreler depolama), eksen kartı (döner ekseni için FSSB servo iletişim) ve grafik / ekran kartı.Tam 0i-D (A3 tahta) ile karşılaştırıldığında, Mate varyantının modül komplementi daha küçüktür. basit 2 eksenli bir döner makinesinin kompakt yapılandırmasına uyan. Yüksek hızlı atlama gibi işlevler için ek seçenek kartları,Döner pozisyon kodlayıcısı, veya ek I/O temel konfigürasyonu genişletmek.

S4: A20B-8200-0545'i değiştirdikten sonra, çalıştırmadan önce ilk adım nedir?

Tüm bellek modüllerinin (FROM/SRAM), eksen kartının ve diğer tüm seçenek kartlarının orijinal karttan yedek kartın doğru yuvalarına aktarıldığını doğrulayın.Eksik veya yanlış yerleştirilmiş bir modül CNC'nin doğru bir şekilde başlatılmasını engeller. Ayrıca SRAM pilinin kurulduğunu ve sağlıklı bir voltaj gösterdiğini kontrol edin. Eğer pil eski karttan aktarılmamışsa veya yeni bir pilse aitse,İlk açılıştan sonra yedekleme işleminden tüm parametreleri ve programları geri yükleme planı.

S5: A20B-8200-0545 son kullanıcı tarafından programlanabilir mi yoksa FANUC programlaması mı gerektirir?

The A20B-8200-0545 hardware does not require FANUC factory programming — it is a passive board whose function is defined by the FROM modules (containing the FANUC system software) and the SRAM modules (containing machine parameters). Son kullanıcılar CNC'yi parametreler ayarlayarak ve PMC programlarını yükleyerek yapılandırırlar; kart donanımının kendisini programlamıyorlar.Bu ya orijinal kurulum ortamı ya da bir FANUC servis desteği dosyası gerektirir.
