FANUC A20B-9000-0300 İş Mili Motoru Sensörü Kodlayıcısı

B Tipi Optik Okuyucu | 12 Pinli Geri Besleme Cihazı | Eski Nesil FANUC AC İş Mili Motorları | İş Mili Hızı ve Yönlendirme Geri Beslemesi | Sipariş Kodu: A290-1003-V320 | Japonya'da Üretilmiştir

İş Milinin Arkasındaki Sensör

Bir CNC işleme merkezinin takım değişimi için iş milini yönlendirebilmesinden, kontrol ünitesinin bir tornada diş çekme işlemi gerçekleştirebilmesinden, rijit kılavuz çekmenin mümkün olmasından önce - iş mili motorunun konumu ve hızı gerçek zamanlı olarak kontrol ünitesine bildirilmelidir. Bu işlevi iş mili motoru sensörü yerine getirir. Eski nesil FANUC AC iş mili motorlarında, bu geri beslemeden sorumlu bileşen A20B-9000-0300'dür.

Bu, FANUC tarafından Japonya'da özel olarak 1980'lerden 1990'ların başına kadar binlerce CNC işleme merkezini, tornalama merkezini ve EDM makinelerini donatan siyah ve kırmızı kapaklı AC iş mili motoru varyantları için tasarlanmış ve üretilmiş bir B tipi optik okuyucu sensördür. Resmi FANUC sipariş tanımı A290-1003-V320'dir, ancak A20B-9000-0300 referans numarası, CNC bakım ve yedek parça piyasasında dolaştığı formdur.

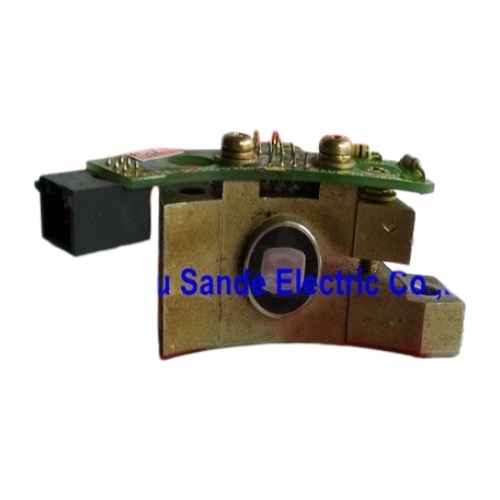

Sensör, eksiksiz bir montaj olarak satılır - montaj donanımıyla birlikte optik okuyucu PCB ve tedarikçiye bağlı olarak bağlantı kablosuyla veya kablosuz olarak. Ayrı olarak temin edilecek bir alt montaj yoktur.

Bu Sensör Makinenin İçinde Ne Yapar

FANUC AC iş mili sürücü sistemi, kontrollü hızı korumak, yönlendirme duruşlarını gerçekleştirmek ve yetenekli sürücü konfigürasyonlarında konuma duyarlı iş mili fonksiyonlarını etkinleştirmek için iş mili motorundan sürekli geri beslemeye bağlıdır. A20B-9000-0300, bu geri beslemenin fiziksel kaynağıdır. İş mili motoru gövdesinin arkasına monte edilen sensör, motor milindeki bir hedef tekerleği okur ve iş mili sürücüsü ile CNC kontrolünün gerçek iş mili RPM'ini hesaplamak ve açısal konumu izlemek için kullandığı darbe trenini üretir.

CNC'deki üç özel işlev, bu sensörün mevcut olmasına ve doğru çalışmasına doğrudan bağlıdır:

İş mili hızı düzenlemesi — İş mili amplifikatörü, hız döngüsünü kapatmak için sensörün çıktısını gerçek hız geri beslemesi olarak kullanır. Geçerli bir sinyal olmadan, sürücü değişen kesme yüklerine karşı programlanmış iş mili hızını koruyamaz ve çoğu konfigürasyonda bir alarm üreterek iş mili çalışmasını tamamen engeller.

İş mili yönlendirmesi (M19) — Yönlendirme komutu, otomatik takım değişimleri için iş milini sabit bir açısal konumda park eder. Yönlendirme için konum döngüsü iş mili sensörü aracılığıyla kapatılır. Sensör arızalanırsa veya sinyal bütünlüğünü kaybederse, iş mili yönlendirme konumuna ulaşamaz veya durmadan sürekli döner — bu, FANUC sorun giderme kaynaklarında yaygın olarak bildirilen bir davranıştır ve sensör arızasının güvenilir bir göstergesidir.

İş mili senkronize işlevleri — Tornalardaki diş çekme çevrimleri, işleme merkezlerindeki rijit kılavuz çekme (sürücü nesli tarafından destekleniyorsa) ve kontrol ünitesinin gerçek zamanlı olarak iş mili konumunu bilmesini gerektiren herhangi bir çevrim, sensörün darbe çıktısının temiz, tutarlı ve faz açısından doğru olmasına bağlıdır.

Motor Uyumluluğu: Eski FANUC AC İş Mili Motoru Aileleri

A20B-9000-0300, FANUC AC iş mili motorlarının eski nesli için tasarlanmıştır — Alpha serisinden önceki orijinal siyah kapaklı ve kırmızı kapaklı varyantlar. FANUC uzmanları tarafından kullanılan DNC Electronics sınıflandırması içinde, bu motorlar 07xx ve 10xx serilerini (en eski siyah kapaklı modeller) kapsar ve B tipi sensör arayüzünün belirtildiği 072x ile 076x arasındaki çerçeve tanımlarını kapsayan S, P ve I serisi motorlara kadar devam eder.

S ve P serisi iş mili motorları için — FANUC 0, 6, 10, 11 ve 15 nesli takım tezgahı kurulumlarının iş gücü — A20B-9000-0300 doğru B tipi sensördür. Makine bir Alpha veya Alpha i serisi iş mili motoru kullanıyorsa, farklı bir sensör ailesi gereklidir.

CNC Sistem Bağlamı: Bu Motorları Ne Kontrol Etti

A20B-9000-0300 sensörlerinin en sık bulunduğu makineler, o dönemin FANUC kontrollü takım tezgahlarının kurulu tabanını yansıtmaktadır. Belgelenmiş örnekler arasında FANUC 11M kontrollü Kitamura MY Center-2B dikey işleme merkezleri, Hardinge CHNC CNC tornaları ve AGIE AGIECUT EDM makineleri bulunmaktadır — bu, eski FANUC AC iş mili motoru platformunun makine aletleri üreticileri ve makine türleri arasında ne kadar yaygın olarak benimsendiğini gösteren bir kesittir.

Bu iş mili motorlarıyla eşleştirilen FANUC CNC kontrolleri — 0 serisi, 3 serisi, 6 serisi, 10/11/15 serisi — kendileri dünya çapında makinelerde hizmette aktif olmaya devam etmektedir. İş mili sensörü, bu makinelerdeki aşınma parçalarından biridir. Tipik olarak kademeli olarak aşınan motor sargıları veya rulmanlarının aksine, sensör arızası ani olma eğilimindedir: bir kirlenme olayı, mekanik bir darbe veya optik bileşenlerin ve PCB'nin uzun süreli termal yorgunluğu. Sensör arızalandığında makine durur.

A20B-9000-0300 ve Kardeşi: A20B-9000-0380

A20B-9000-0380, birden fazla FANUC parça uzmanının listelerinde A20B-9000-0300'ün yanında görünür ve uyumlu/ilgili bir parça olarak çapraz listelenir. Her ikisi de eski nesil AC iş mili motoru aralığı için B tipi sensörlerdir. Bir yedek temin ederken, tam motor varyantını doğrulamak ve her iki parça numarasını kontrol etmek tavsiye edilir — motorla fabrikadan çıkan sensör kesin referanstır ve motorun arka gövdesi veya isim plakası orijinal sensör tanımını doğrudan belirtebilir.

Tedarik ve Durum Notları

Yeni stok A20B-9000-0300 sensörleri son derece nadirdir. FANUC'un bu nesil iş mili motoru bileşenlerinin resmi üretimi uzun süredir durdurulmuştur ve kalan piyasa arzı üç kaynaktan gelmektedir: eski fabrika fazlası stok, makine tadilatları veya hizmet dışı bırakma sırasında çıkarılan makinelerden çekilen üniteler ve FANUC uzmanı onarım merkezleri tarafından işlenen yenilenmiş üniteler.

Saygın FANUC uzmanları bu sensörleri yalnızca eksiksiz iş mili motoruyla birlikte sunulduğunda test eder — motorun hedef tekerleği ve montaj düzeni olmadan bağımsız sensör testi, makine içi çalışma koşullarını taklit etmez. Bir yedek ünite satın alırken, motor takılıyken test eden bir uzman tamirciden 90 ila 180 günlük garanti, bu pazar segmentinde gerçekçi standarttır.

Sıkça Sorulan Sorular

S1: A20B-9000-0300'ün belirli FANUC iş mili motorum için doğru sensör olduğunu nasıl doğrularım?

En güvenilir yöntem, iş mili motorunun arka gövdesini veya isim plakasını kontrol etmektir — orijinal sensör parça numarası genellikle motor gövdesine sensör montaj konumunun yakınına basılır veya etiketlenir. Motorun belgeleri mevcut değilse, motor serisi tanımı (motor isim plakasında S/P/I serisi motorlar için 072x–076x aralığında bir model kodu olarak görünür) B tipi sensör uyumluluğunu doğrular. Motor, FANUC 10, 11 veya 15 serisi kontrol ünitesine sahip bir makinede bulunuyorsa ve siyah veya kırmızı kapaklı bir AC iş mili motoru kullanıyorsa, A20B-9000-0300 birincil adayıdır. İlgili A20B-9000-0380 de kontrol edilmelidir, çünkü bu, eski AC iş mili motorlarının örtüşen bir aralığını kapsar.

S2: A20B-9000-0300 sensörünün arızalandığını gösteren belirtiler nelerdir?

En yaygın sunum, bir iş mili yönlendirme arızasıdır — M19'a komut verilen iş mili ya hedef konuma durmayı başarır ya da yönlendirme duruşuna ulaşmadan sürekli döner. İkinci yaygın bir belirti, sürücünün hız geri besleme sinyali veya tutarsız bir geri besleme sinyali bildirdiği başlangıçta veya hızlanma sırasında CNC'de bir iş mili alarmıdır. Bazı durumlarda, tam arızadan önce iş mili hızı düzenlemesi düzensizleşir — programlanmış RPM, kesme yüküne karşı korunamayabilir. Eski nesil bir FANUC AC iş mili sürücüsündeki bu koşullardan herhangi biri, amplifikatörü veya motoru kusurlu ilan etmeden önce sensör denetimini gerektirir.

S3: Sensör, iş mili motoru olmadan tezgahta test edilebilir mi?

Bu optik sensörün anlamlı tezgah testi, motorun hedef tekerleğini (sensörün okuduğu dişli veya yuvalı disk) ve sensör-hedef boşluğunu motor için belirtilen şekilde tekrarlayan uygun bir montaj düzenini gerektirir. Bir tezgah güç kaynağı ile bağımsız test, PCB elektroniklerinin çalıştığını doğrulayabilir, ancak boşluk hassasiyeti sorunlarını, optik yoldaki kirlenmeyi veya yalnızca çalışan bir iş milinin titreşim ve termal koşulları altında ortaya çıkan aralıklı arızaları tespit edemez. Bu nedenle sensör testini doğru bir şekilde gerçekleştiren FANUC uzmanları, eksiksiz motor montajıyla bunu yaparlar.

S4: A20B-9000-0300, FANUC Alpha serisi iş mili motorlarıyla uyumlu mu?

Hayır. Alpha ve Alpha i serisi iş mili motorları, farklı fiziksel montaj, farklı konektör yapılandırmaları ve farklı sinyal arayüzlerine sahip farklı bir sensör ailesi — MZ veya CZ tipi sensörler kullanır. A20B-9000-0300, özellikle daha eski S, P ve I serisi FANUC AC iş mili motorları içindir. Bir Alpha motoruna B tipi sensör takmak veya kablolamayı uyarlamaya çalışmak desteklenen veya geçerli bir ikame değildir. Makine bir Alpha serisi iş mili motoru kullanıyorsa, doğru sensör motor nesline bağlı olarak A20B-2002-xxxx veya A20B-2200-xxxx ailesindendir.

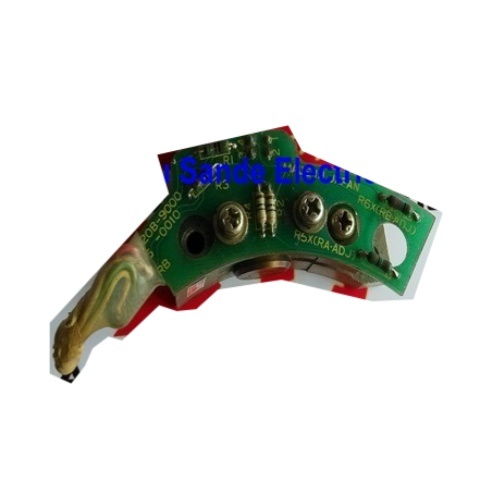

S5: A20B-9000-0300 ile A290-1003-V320 sipariş kodu arasındaki ilişki nedir?
