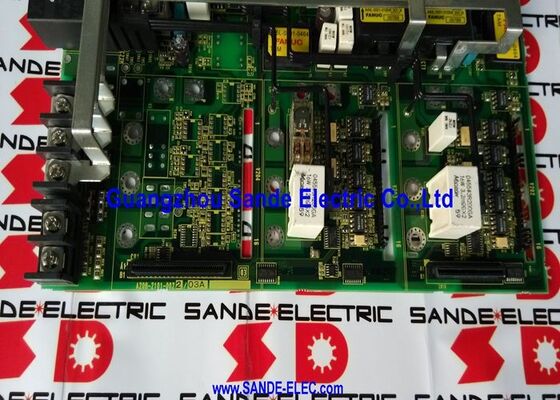

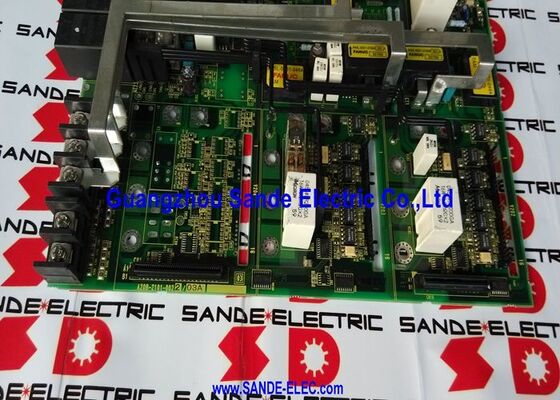

FANUC Sürücü Kurulu A20B-2101-0022 A20B21010022 A2OB-21O1-OO22

FANUC A20B-2101-0022 | Servo Sürücü Amplifikatör Taban Kartı — CNC Servo ve Mil Amplifikatör Kontrol PCB'si

Parça Numarası: A20B-2101-0022

Çapraz Referans: A20B-2101-0021 (ilgili varyant)

Üretici: FANUC Ltd. (Japonya)

Ürün Tipi: Servo Sürücü Amplifikatör Taban Kartı — Kontrol PCB'si

Ürün Serisi: A20B-2101

Sürücünün Kontrol Temeli

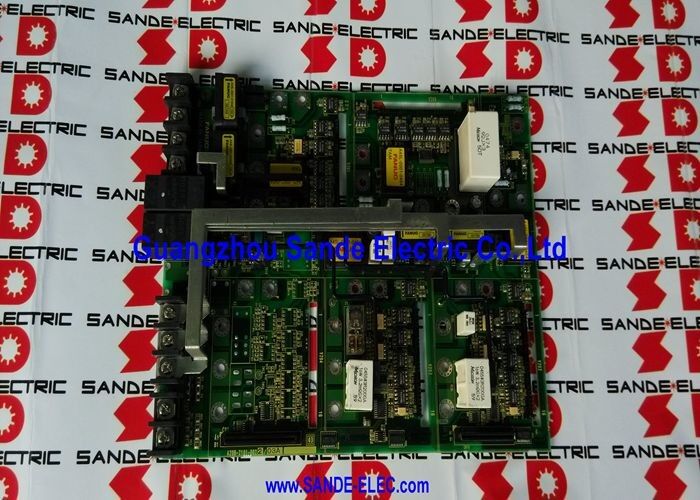

A20B-2101-0022, bir FANUC servo veya mil amplifikatör ünitesinin içindeki taban kartıdır — ana kontrol PCB'sidir. FANUC amplifikatör mimarisinde, A20B-2101 serisi kartlar amplifikatörün zeka katmanı olarak işlev görür: CNC'den gelen hız ve tork komutlarını işler, enkoder geri besleme sinyallerini koşullandırır, akım kontrol döngülerini yürütür ve güç kademesi anahtarlama sinyallerini sürer.

A20B-2101 kartı, güç kartından (yüksek voltaj doğrultma ve IGBT anahtarlamayı işleyen) ayrıdır. Taban kartı düşük voltajda çalışır, kontrol sinyallerini ve geri besleme verilerini yüksek hızda işler. Taban kartı arızalandığında, amplifikatör kontrol mantığını kaybeder — sürücü akımı düzenleyemez, konum komutlarını izleyemez veya motoru aşırı akımdan koruyamaz. Sürücü arızaları tipik olarak güç açıldığında veya ilk çalıştırma komutunda hemen ortaya çıkar.

A20B-2101-0022, aynı amplifikatör uygulamalarına hizmet eden ilgili bir varyant olarak A20B-2101-0021 ile birlikte belgelenmiştir. Her ikisi de aynı FANUC amplifikatör birimleri ailesi için taban kartlarıdır, 0022 ve 0021 tanımlamaları serideki belirli donanım revizyon farklılıklarını veya uygulama yapılandırmalarını yansıtır.

Amplifikatör Mimarisinde A20B-2101 Serisi

FANUC servo ve mil amplifikatörleri (Alpha ve önceki seriler) bir güç modülü ve bir kontrol PCB montajı üzerine kuruludur. A20B-2101 serisi kontrol PCB rolünü üstlenir:

• Seri servo veri yolu (FSSB) veya analog arayüz aracılığıyla CNC'den hız/tork komutları alır
• Konum ve hız hesaplaması için motor enkoder geri beslemesini işler
• Akım düzenleme algoritmasını çalıştırır
• IGBT güç kademesine kapı sürücü sinyalleri üretir
• Donanım koruması uygular: aşırı akım, aşırı voltaj, aşırı sıcaklık

Sağlam bir güç kademesine sahip arızalı bir A20B-2101-0022 onarılabilir — kontrol kartı yüksek voltajlı bileşenlere dokunmadan değiştirilebilir.

Anahtar Özellikler

SSS

S1: FANUC servo amplifikatör, güç açıldığında hemen AL-02 (parametre hatası) veya AL-09 (eksen hatası) alarmı gösteriyor. A20B-2101-0022 bunun nedeni olabilir mi?

Evet. Herhangi bir çalıştırma komutundan önce güç açıldığında hemen ortaya çıkan alarmlar — özellikle parametre tipi alarmlar — kontrol kartının bozuk veri içeren kalıcı belleğinden veya arızalı bir kontrol mantığı bileşeninden kaynaklanabilir. Taban kartına mı yoksa güç kademesine mi işaret ettiğini belirlemek için amplifikatörün kılavuzundaki alarm kodunu doğrulayın. Parametre hataları ve amplifikatör ile CNC arasındaki iletişim alarmları tipik olarak kontrol kartı arızalarıdır.

S2: A20B-2101-0021, A20B-2101-0022'nin yerine geçebilir mi?

Her ikisi de aynı A20B-2101 taban kartı serisi içindeki varyantlardır ve birbirine çok yakın ilgili amplifikatör uygulamalarına hizmet eder. 0021'in 0022'nin yerine doğrudan geçip geçemeyeceği belirli amplifikatör ünitesine bağlıdır — değiştirmeden önce FANUC veya uzman bir FANUC onarım şirketiyle donanım revizyon uyumluluğunu doğrulayın.

S3: Amplifikatörün güç kademesi (IGBT modülü) sağlam bulundu. A20B-2101-0022, tüm amplifikatör değiştirilmeden değiştirilebilir mi?

Evet. Taban kartı, amplifikatör içindeki kontrol PCB montajıdır — güç kademesinden ayrı olarak değiştirilmek üzere tasarlanmıştır. Güç kademesinin sağlıklı olduğu doğrulandığında, taban kartı arızaları için bileşen düzeyinde onarım veya kart düzeyinde değişim standart yaklaşımdır. Bu, bir kontrol devresi arızası için tüm bir amplifikatörün değiştirilme maliyetinden kaçınır.

S4: A20B-2101-0022 değiştirildikten sonra, amplifikatör normal şekilde açılıyor ancak eksen konumlandırması düzensiz. Neler kontrol edilmeli?

Taban kartı değişiminden sonra düzensiz konumlandırma tipik olarak yanlış enkoder geri besleme parametre ayarlarından veya yeni karttaki yanlış kalibre edilmiş akım döngüsünden kaynaklanır. Motor tipi parametresinin bağlı motorla eşleştiğini doğrulayın ve varsa akım döngüsü otomatik ayar prosedürünü yeniden çalıştırın. Ayrıca, enkoder kablosunun doğru bağlandığından ve bakım çalışmasından sonra enkoder kablosunda herhangi bir koruma sorunu olmadığından emin olun.

S5: A20B-2101-0022 nereden temin edilir?

Uzman FANUC sürücü onarım şirketleri ve CNC yedek parça satıcıları, A20B-2101 serisi amplifikatör kartları için değişim stoğu bulundurur. Bazıları, parçanın temin edilmesi zor olduğunda uygun maliyetli olan orijinal arızalı kartın bileşen düzeyinde onarımını sunar. Herhangi bir değişim kartını kabul etmeden önce uyumlu bir amplifikatör test düzeneğinde işlevsel test talep edin.
