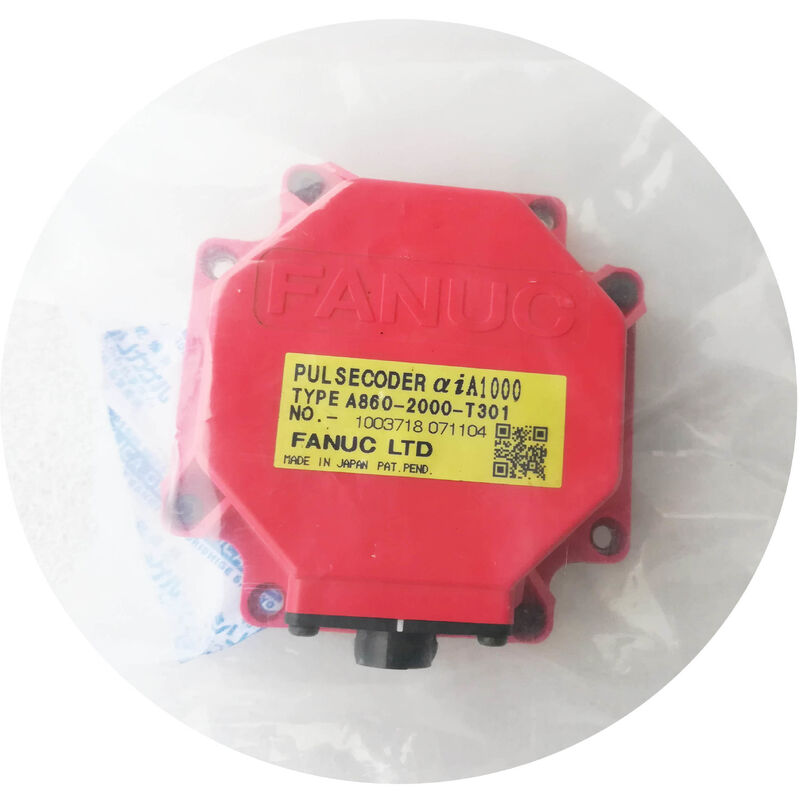

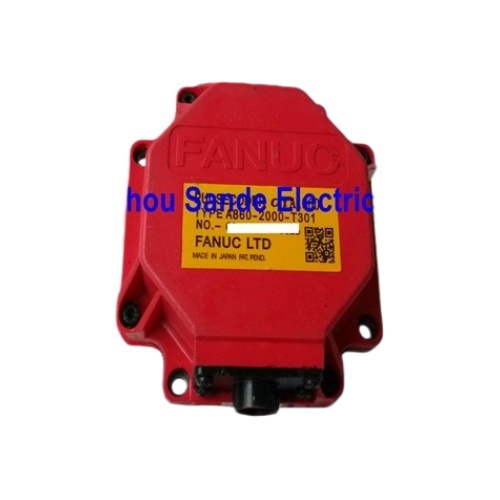

FANUC A860-2000-T301 Pulsecoder (αiA1000)

Mutlak Tip | Devir Başına 1.000.000 Darbe | Seri Arayüz | FANUC Alpha i (αi) AC Servo Motorlar | Oldham Kaplin | IP65 | 10-Pin Konnektör | Japonya'da Üretilmiştir

Her Hareketin Kalbindeki Kodlayıcı: αi Servo Sistemi

FANUC αi donanımlı bir makinedeki her hareket — bir CNC tornalama merkezinde 0,001 mm'lik bir artış, bir endüstriyel robotta 6 eksenli interpolasyon, bir saniyenin kesirinde 500 mm'yi kapsayan hızlı bir travers — her servo motorun arkasına monte edilmiş küçük bir optik cihazın içinde başlayan konum verilerine bağlıdır. O cihazdan doğru, sürekli ve güvenilir geri besleme olmadan kapalı döngü kontrolü olmaz. Sadece açık döngü hareketi vardır: hızlı, yaklaşık ve hassas üretim için uygun olmayan.

FANUC A860-2000-T301, αiA1000 mutlak pulsecoder'dır — FANUC Alpha i (αi) serisi AC servo motor ailesi için özel olarak tasarlanmış geri besleme sensörü. Seri arayüz üzerinden devir başına 1.000.000 darbe, güç döngüleri boyunca mutlak konum tutma ve mil hizasızlığını doğruluktan ödün vermeden tolere eden bir Oldham kaplin tasarımı ile bu kodlayıcı, αi servo sistemindeki en yaygın kullanılan ve en kritik bakım bileşenidir.

CNC işleme merkezleri, tornalama merkezleri, lazer kesiciler ve dünya çapındaki her büyük üretim endüstrisindeki fabrika zeminlerindeki FANUC endüstriyel robotlarında bulunur.

Teknik Özellikler

Alpha'dan Alpha i'ye: Bu Kodlayıcı FANUC Tarihinde Nereye Yerleşiyor

FANUC servo motor ürün yelpazesi açıkça tanımlanmış nesiller boyunca gelişti ve kodlayıcı adlandırması bu ilerlemeyi doğrudan yansıtıyor. Orijinal Alpha (α) serisi — A860-0370-V502 (αA1000) kodlayıcısı ile donatılmış motorlar — FANUC'un ilk nesil seri pulsecoder platformunu temsil ediyordu. Ardından gelen Alpha i (αi) serisi, motor performansı, sürücü sistemi iletişimi ve güvenlik fonksiyonu entegrasyonunda önemli ilerlemeler getirdi ve buna uygun yeni nesil bir pulsecoder donanımı gerektirdi.

A860-2000-T301 o yeni nesildir. αiA1000'deki "i" kozmetik değildir — revize edilmiş bir seri arayüz protokolünü, güncellenmiş dahili donanımı ve αi serisi amplifikatörlerle (A06B-6114, A06B-6117, A06B-6130 aileleri) ve onlarla çalışan FANUC CNC ve robot kontrolörleri nesliyle uyumluluğu ifade eder. αi motorları ve A860-2000-T301 sistem uyumlu bileşenlerdir; orijinal Alpha serisinden eski αA1000, αiA1000'in yerine geçemez ve amplifikatör donanımı onu reddedecektir.

Bu nesil sınırını anlamak, yedek parça temininde en çok önem taşır. αi serisi motorlara sahip bir makine A860-2000-T301 gerektirir. Orijinal Alpha (non-i) motorlara sahip eski bir makine A860-0370-V502 gerektirir. İkisini karıştırmak, hem amplifikatör hem de motor değişiklikleri olmadan mümkün değildir.

Devir Başına 1.000.000 Darbe: Bu Çözünürlük Neler Sağlar

Mil devri başına bir milyon sayım, pazarlama amaçlı bir rakam değildir. Makinenin konumlandırma yeteneği için somut bir fiziksel anlamı vardır.

FANUC'un servo amplifikatörü αi serisi belgeleri (B-65262EN), 1.000.000 ppr çözünürlük sınıfının motorun basit konumlandırmadan en yüksek hassasiyet gerektiren uygulamalara kadar hizmet etmesini sağladığını açıkça belirtmektedir. Sebep, konum ve hız kontrol döngülerinin nasıl çalıştığına doğrudan bağlıdır. 1.000.000 ppr'de, 3.000 RPM'de dönen bir motor, kontrol döngüsünün güncelleme frekansına göre çok yüksek bir hızda saniyede 50.000.000 geri besleme darbesi üretir; bu, hız ölçüm gürültüsünün etkili bir şekilde kaybolduğu bir hızdır. Servo, özellikle düşük beslemelerde, daha düşük çözünürlüklü kodlayıcıların getirdiği niceleme artefaktları olmadan herhangi bir RPM'de doğru anlık hızı hesaplayabilir.

Bir bilyalı vidalı eksende dakikada 100 mm besleme hızında kesim yapan bir işleme merkezi için, servo motor sadece 50-200 RPM'de dönebilir. Bu hızlarda, kodlayıcı çözünürlüğü çok önemlidir. 3.000 ppr'lik bir kodlayıcı, bu koşullar altında saniyede sadece 150-600 darbe üretir — pürüzsüz hız geri beslemesini sürdürmek için zar zor yeterlidir. αiA1000'in 1.000.000 ppr'si, aynı mekanik hızlarda saniyede 833.000-3.333.000 darbe sağlar ve hız döngüsüne yavaş beslemelerde pürüzsüz, titreşimsiz kesimler için ihtiyaç duyduğu çözünürlüğü verir.

Mutlak Konum: Sıfır Referans Alma, Sıfır Bekleme

Mutlak ve artımlı bir kodlayıcı arasındaki operasyonel fark, bir makine her açıldığında hissedilir.

Artımlı bir kodlayıcının belleği yoktur. Konum, açılışta sıfıra sıfırlanır. CNC, herhangi bir geçerli konum oluşmadan önce her eksenin kontrollü hızda sert duruşuna veya referans anahtarına gitmesini komut ederek bir referans dönüşü çalıştırmalıdır. Dört veya beş eksenli büyük bir işleme merkezinde, referans dönüşlerinin tamamlanması dakikalar sürer. Makine döngü ortasında acil durdurulursa, üretim yeniden başlayabilmeden önce referans dönüşleri gereklidir.

A860-2000-T301, servo amplifikatör kabinindeki 3V lityum pille desteklenen mutlak konum sayımını sürekli olarak korur. Ana güç herhangi bir kesintiden sonra geri geldiğinde — kontrollü bir kapanma, acil durdurma, güç kesintisi — kodlayıcı seri arayüzü depolanan mutlak konumu hemen iletir. Her eksen bilinir. CNC konumları doğrular, operatör onaylar ve üretim devam eder.

Pil koruma mekanizması kademelidir: servo amplifikatör pil voltajını izler ve voltaj, konum verilerinin kaybolabileceği seviyeye ulaşmadan önce düşük pil uyarısı üretir. Konum verilerinin hala güvenli bir şekilde tutulduğu sırada gerçekleştirilen zamanında bir pil değişimi, eksen kalibrasyonunda herhangi bir kesintiye neden olmaz.

Oldham Kaplin: Hizalama Hatalarını Mühendislikle Ortadan Kaldırma

Radwell ve IQ Electro ürün listelerinde A860-2000-T301 için belirtilen daha belirgin özelliklerden biri Oldham kaplin arayüzüdür. Bu mekanik detay, kodlayıcının ömrünü doğrudan etkilediği için anlaşılmaya değerdir.

Oldham kaplin, mükemmel eş eksenli olmayan iki mil arasında dönüşü ileten üç parçalı bir mekanik cihazdır. İki dış disk sırasıyla motor miline ve kodlayıcı diskine bağlanırken, her yüzünde dik açılı yuvalara sahip merkezi bir kayan disk, iki mil arasındaki hem paralel ofseti hem de hafif açısal hizasızlığı telafi eder. Bu telafi, hizasızlık kuvvetlerini kodlayıcının dahili yataklarına iletmeden gerçekleşir.

Bu neden önemlidir? α ve αi serisi pulsecoder tasarımında, kodlayıcı motorun arkasına monte edilir ve bu kaplin aracılığıyla tahrik edilir. Motorun hizmet ömrü boyunca, termal döngü, eksen aşırı hareketinden kaynaklanan mekanik şok ve genel aşınma, aksi takdirde kodlayıcı yataklarını asimetrik olarak yükleyecek küçük miktarlarda mil salınımı oluşturabilir. Oldham kaplin bu hizasızlığı sürekli olarak emer, kodlayıcı içindeki yatak gerilimini önemli ölçüde azaltır. Arızalı kaplinler — önemli çalışma saatlerinden sonra çatlayabilir veya aşınabilir — αiA1000 pulsecoder sistemlerinde belgelenmiş bir arıza modudur ve kodlayıcıya erişildiğinde incelenmelidir.

Uygulama Alanı: Hem CNC Makineleri Hem de Robotlar

A860-2000-T301, αi servo motor platformunun ne kadar yaygın benimsendiğini yansıtan iki farklı FANUC uygulama alanını kapsar.

CNC Takım Tezgahları — FANUC 0i, 16i, 18i, 21i, 30i, 31i ve 32i kontrolleri ve αi serisi sürücüleri kullanan işleme merkezleri, tornalama merkezleri, tornalama-freze tezgahları ve taşlama sistemleri, besleme ve yardımcı eksenlerinde bu pulsecoder'ı rutin olarak taşır. 4/4000 ila 40/4000 derecelendirme aralığındaki αiS (standart atalet) ve αiF (yüksek hızlı) motor aileleri, çekirdek takım tezgahı nüfusunu temsil eder.

FANUC Endüstriyel Robotları — R-J3, R-J3iB, R-30iA ve R-30iB robot kontrolörleri, αi eklem motorları ile eşleştirilmiş olarak bu pulsecoder'ı kullanır. Robot eklemlerinde mutlak konum tutma özellikle kritiktir — geçerli eklem konumları olmayan bir robot güvenli bir şekilde hareket edemez ve 6 eksenli bir endüstriyel robot kolunda referans dönüş prosedürü, üretim ortamlarının güçlü bir şekilde kaçınmayı tercih ettiği yavaş, yer kaplayan bir işlemdir. Mutlak pulsecoder, normal operasyonda bu gereksinimi tamamen ortadan kaldırır.

FANUC parça uzmanı topluluğundan doğrulanmış bir örnek: A06B-0243-B100 motor (bir αiS 4/4000 eksen motoru), fabrika tarafından belirtilen pulsecoder olarak A860-2000-T301'i taşır. Daha geniş αiS ve αiF motor ailesi için benzer bir spesifikasyon geçerlidir.

Kodlayıcı Kablosu: Doğru Eşleşeni Temin Etme

A860-2000-T301, entegre bir kablo içermez — kodlayıcı gövdesi, ayrı bir sinyal kablo tertibatı kabul eden 10-pinli bir IP65 konnektöründe sonlanır. Bu kodlayıcı için FANUC tarafından belirtilen kablo ailesi, A660-2005-T505 (5 metre, düz konnektörler) ve A660-2005-T506 (alternatif 5m spesifikasyonu) içerir ve 15 metreye kadar A660-2005 serisinde daha uzun versiyonlar mevcuttur.

Kodlayıcı arıza teşhisinde kablo durumunun önemi abartılamaz. Kodlayıcı sinyal kablosu arızaları — motor veya amplifikatör ucundaki konnektör korozyonu, kablo yönetimi giriş noktalarındaki yalıtım sürtünmesi ve kırık kalkan sürekliliği — FANUC αi sistemlerinde kodlayıcıyla ilgili alarmların sık görülen nedenleri olarak belgelenmiştir. Kodlayıcının kendisini kusurlu ilan etmeden önce, sinyal kablosunu incelemek ve değiştirmek, FANUC CNC uzmanları tarafından önerilen ilk teşhis adımıdır. Kablo ayrı, daha düşük maliyetli bir bileşendir ve arıza modu, alarm seviyesinde kodlayıcı gövdesi arızasından ayırt edilemez.

Sıkça Sorulan Sorular

S1: A860-2000-T301 ile eski A860-0370-V502 arasındaki fark nedir ve birbirlerinin yerine kullanılabilirler mi?

İki kodlayıcı farklı FANUC servo motor nesillerindendir ve birbirlerinin yerine kullanılamazlar. A860-0370-V502 (αA1000), orijinal Alpha (α) serisi motorlar ve amplifikatörler için tasarlanmıştır. A860-2000-T301 (αiA1000), revize edilmiş bir seri arayüz protokolü ile Alpha i (αi) serisi için üretilmiş halefidir. Fiziksel montaj boyutları benzer olabilir, ancak elektriksel arayüz ve iletişim protokolü iki nesil arasında farklıdır. Bir A860-0370-V502'yi bir αi serisi amplifikatör sistemine takmak bir iletişim hatasına neden olacaktır; amplifikatör eski kodlayıcının seri verilerini çözemez. Sipariş vermeden önce her zaman kodlayıcı neslinin motor ve amplifikatör serisiyle eşleştiğini doğrulayın.

S2: FANUC 0i ve 30i serisi kontrollerde A860-2000-T301 kodlayıcı arızasını gösteren CNC alarmları nelerdir?

FANUC 0i/16i/18i/30i kontrollerindeki pulsecoder arızaları servo alarm kategorisine girer. En ilgili olanlar pil arızası veya kodlayıcı değişimi sonrası görünen SV0300 (APC Alarmı: Referans Konumuna Dönme Gerekiyor), seri veri bağlantı sorunu — kablo, konnektör veya kodlayıcı elektroniği — işaret eden SV0360 (Darbe Kodlayıcı İletişim Hatası) ve kodlayıcının dahili kendi kendine teşhisinde bir hata tespit edildiğini gösteren SV0368/SV0369 (Darbe Kodlayıcı Donanım Hatası)'dır. Bir SV0362 alarmı (Darbe Kodlayıcı Faz Hatası), optik eleman bozulmasını gösterebilir. Kodlayıcı gövdesini değiştirmeden önce, her zaman kodlayıcı sinyal kablosunu inceleyin ve gerekirse değiştirin, çünkü kablo arızaları kodlayıcı gövdesi arızalarıyla aynı alarm sunumlarını üretir ve çok daha yaygındır.

S3: A860-2000-T301'i değiştirmek kurulumdan sonra referans dönüşü gerektirir mi?

Evet, ancak yalnızca bir kez. Mutlak bir pulsecoder değiştirildiğinde, kodlayıcının dahili mutlak konum sayacı sıfırdan başlar — eksenin nerede konumlandığına dair bir geçmişi yoktur. CNC, bir referans dönüşü talep eden bir APC alarmı (SV0300) üretecektir. Referans dönüşü gerçekleştirildikten sonra — eksen sıfır konumunu belirler — kodlayıcı pil tarafından desteklenen mutlak konum verilerini depolar ve normal mutlak operasyon devam eder. Pilin tamamen tükenmesine izin verilmedikçe, kodlayıcı tekrar değiştirilmedikçe veya motorun yedek pili tüketebilecek kadar uzun bir süre sürü sisteminden ayrılmadıkça başka referans dönüşüne gerek yoktur.

S4: Oldham kaplin nedir ve arızası kodlayıcı performansını nasıl etkiler?

Oldham kaplin, motorun arka milini kodlayıcının ölçüm diskine bağlayan, hizalama kuvvetlerini kodlayıcının dahili yataklarına iletmeden küçük miktarlarda mil hizasızlığını telafi eden üç parçalı esnek bir mekanik kuplördür. Oldham kaplin aşındığında veya çatladığında — özellikle sık hızlı ivmelenme ve yavaşlama olan ortamlarda, yüksek çalışma saatlerinden sonra gelişebilen bir durum — kodlayıcı aralıklı sinyal anomalileri, düzensiz konum sayımları veya hız geri besleme sinyalinde artan gürültü üretebilir. Bu belirtiler optik eleman bozulması veya kablo paraziti ile benzerlik gösterebilir. Herhangi bir pulsecoder değişimi veya motor servisi sırasında, Oldham kaplinin kodlayıcı gövdesiyle birlikte incelenmesi ve değiştirilmesi, FANUC bakım uzmanları tarafından iyi bir uygulama olarak kabul edilir. Yedek kaplin setleri genellikle ayrı servis öğeleri olarak mevcuttur.

S5: A860-2000-T301, CNC takım tezgahlarına ek olarak FANUC robot sistemleriyle uyumlu mu?

Evet. A860-2000-T301 hem CNC takım tezgahı hem de FANUC endüstriyel robot uygulamalarında kullanılır. FANUC robot kontrolörleri R-J3, R-J3iB, R-30iA ve R-30iB, bu pulsecoder'ı geri besleme cihazı olarak kullanan αi serisi eklem motorlarını kullanır. Mutlak konum tutma fonksiyonu, robot uygulamalarında özellikle önemlidir — geçerli mutlak konum verisi olmayan bir robot eklemi güvenli hareket gerçekleştiremez ve robot eklem konumlarını referanslamak, her eklemi fiziksel olarak bir referans işaretine hareket ettirmeyi gerektirir, bu da zaman alıcıdır ve robot çalışma alanının temiz olmasını gerektirir. αiA1000'in mutlak konum tutması, normal çalışma koşullarında bu prosedürü ortadan kaldırır. Robotlara servis verirken, CNC takım tezgahı eksenleri ile aynı pil bakımı, kablo incelemesi ve kodlayıcı değiştirme prosedürleri geçerlidir.
