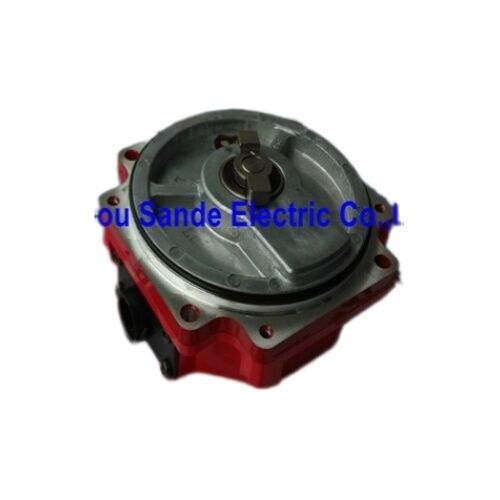

FANUC A860-2020-T301 Nabız Kodlayıcısı Beta I Serisi BiA128 CNC Servo Motorları için Mutlak Kodlayıcı

Her FANUC Beta i servo motoru, çalışması için küçük bir bileşene bağlıdır.Servo güçlendirici konum ve hız döngüsünü kapatamıyor., ve eksen hiçbir yere gitmiyor.FANUC A860-2020-T301¢ AdaylarBiA128FANUC Beta i serisi AC servo motorlarına geniş bir CNC makinesi yelpazesinde monte edilen fabrika standardı mutlak darbeler kodlayıcısı.Bu kodlayıcıların yüz binleri dünya çapında üretim makinelerinde çalışıyor.Bu liste biryeni birimDoğrudan kurulum için hazır.

Onaylanan Spesifikasyonlar

BiA128'in Gerçekte Ne Yaptığı

A860-2020-T301 bağımsız bir cihaz değildir it servo motor kafesinin içinde yer alır, arka şaftın ucuna monte edilir ve motor şaftıyla birlikte döner.Onun işi sürekli yüksek hızlı bir seri veri bağlantısı aracılığıyla bağlı servo amplifier'e şaftın açısal konumu rapor etmektir.

BirmutlakKodlayıcı, BiA128'in, şaftın her açısal konumu için eşsiz bir konum değeri sağladığı anlamına gelir.Sadece bir referans noktasından hareket bildiren. mutlak geri bildirim ile, servo güçlendirici her zaman tam olarak nerede motor asılı olduğunu bilir, güç kesintiler dahil.İşlevsel bir A860-2020-T301 ve şarjlı yedek pil ile donatılmış her bir eksen, mevcut konumunu derhal rapor eder.Yerleşim sırası yok, referans dönüşü yok, bekleme yok makine hazır.

128,000 ppr ∆ Eksen Doğruluğunu Sürükleyen Pozisyon yoğunluğu

BiA128'in 128K çözünürlüğü, tüm çember devriminde 128.000 farklı konum sayısını sağlar. Servo amplifikatör bu verileri hızı hesaplamak, konum hatasını tespit etmek,ve FANUC'un servo sisteminin çalıştığı mikrosaniye ölçeğinde kontrol döngüsünde motorun ′′ tümü için düzeltici akım komutları verir.

Servo sürücüsündeki yüksek interpolasyon ayarlarında, kontrol düzeyinde devrim başına etkin sayımlar yerel kodlayıcı çözünürlüğünü bile aştırabilir. the 128K ppr resolution means the servo can detect and correct positional errors smaller than one arc-second — positioning precision that translates directly into finished part dimensional accuracy on the machine tool.

Bu Kodlayıcıyı Kullanan Motorlar

B128iA kodlayıcısı, FANUC Bi servo motorlarına, seri model βi2'den Bu Beta i motorlar daha küçük CNC uygulamalarının iş atlarıdır.: ATC kol sürücüleri, kule endeksleme, 4. eksen sürücüleri ve makine çevirme ve işleme merkezlerindeki daha küçük besleme eksenleri.

A860-2020-T301, bu motorlar için belirtilen kodlayıcıdır.Alfa i ve Beta i serisi sürücü sistemleriKullanımı61xx serisi amplifikatörleri(A06B-6114, A06B-6130, vb.) Bu BiA128 mutlak darbeler kodlayıcısı, yüzlerce CNC alet makinesine monte edilmiştir ve ai ve βi motor aralığındaki FANUC servo motorları için mutlak geri bildirim sağlar.

Kendi İçine Yapılmış, Mühürlü Bir Toplantı

A860-2020-T301, motorun içine monte edilmiş mühürlü bir optik montajdır.ve bir tek hassas birim olarak birbirine mühürlenmiş varlık birleştirmesi .

Bu yapım yöntemi nedeniyle, kodlayıcı bileşen düzeyinde temelde onarılabilir değildir.Başarısızlık modu açık., değiştirme bilinen, fiyatlı bir parçadır ve motor düzgün bir şekilde söküldükten ve şaft bağlantısına erişildikten sonra montaj basit.

Genel Başarısızlık Modları ve Onları Nasıl Fark Edebilirsiniz?

Bir A860-2020-T301 arızalanırsa, belirtiler tanınabilir. FANUC CNC veya servo amplifikatöründeki tipik alarm kodları, kodlayıcı iletişim hataları, nabız kodlayıcı bağlantı kesme alarmları,ve konum geri bildirim anormallik alarmlarıServo güçlendirici modülünün kendisinde, seri geri bildirim arızasını gösteren alarm kodları, ilk araştırılacak alan olarak doğrudan kodlayıcıya veya kablolamasına işaret eder.

Kodlayıcıyı mahkûm etmeden önce,Kodlayıcı kablosunu doğrulamanız gerekir. Motor ve amplifikatör arasındaki seri geri bildirim kablosu. Kablo hasarı, kodlayıcı arızasıyla karıştırılabilen kodlayıcı ile ilgili alarmların yaygın bir nedenidir.Eğer kablo kontrol ederse, en muhtemel neden kodlayıcıdır.

Bu Kodlayıcı Üretimde Nerede Bulunuyor

A860-2020-T301, esas olarak FANUC Beta i motoru kurulu tabanında evrenseldir.

CNC İşleme Merkezleri- ATC karusel, alet değiştirme kolu ve 4'üncü eksen döner masa sürücüleri, FANUC 0i, 16i, 18i veya 21i kumandalarını βi güçlendirici sistemleri ile çalışan dikey ve yatay işleme merkezlerinde

CNC Dönüştürme Merkezleri∆ Beta i serisi motorlarının servo konumlandırma fonksiyonunu sağladığı CNC tornalarında kule endeksleme motorları ve yardımcı eksen tahrikleri

FANUC ile donatılmış robotlarFANUC robot sistemlerinde, daha hafif yüklü kol segmentleri için βi servo motorları kullanan eklemler

EDM ve Uzmanlıklı Makine Araçları∆ tel kesilmiş EDM makinelerinde, matkap merkezlerinde ve Beta i motorlarının besleme eksenini sağladığı diğer özel CNC ekipmanlarında eksenli tahrikler

T301 vs. T321

A860-2020-T301 ve yakın akrabası A860-2020-T321, aynı BiA128 kodlayıcı işareti ve 128K mutlak çözünürlüğü paylaşır.T321 IP67 derecelendirilmiştir.Sıvı içeri girmesine karşı daha iyi direnç için, soğutma sıvısına maruz kalan pozisyonlarda motorlar için doğru seçimdir.T301Tipik makine alet ortamları için uygun standart sürümdür. Her iki varyant da aynı elektrik ve geri bildirim performansını sağlar.Doğru varyant seçimi, motorun makine üzerindeki konumuna ve soğutma sıvısına veya kesme sıvısına maruz kalmasına bağlıdır.

Sık Sorulan Sorular

S1: Hangi FANUC servo motorları A860-2020-T301 ile uyumludur?

A860-2020-T301 BiA128 kodlayıcısıFANUC Beta i serisi AC servo motorları, βi2'den βi22'ye ve ilgili varyantlara kadar modelleri kapsar.Ayrıca, 61xx serisi amplifikatörleri kullanan sistemlere monte edildiğinde bazı Alpha i serisi küçük kapasiteli motorlarda (ai4 ile ai50 aralığı) kullanılırMotorun isim plaketi veya FANUC'un motor bakım belgeleri, her belirli motor modeli için doğru kodlayıcı parça numarasını belirler.

S2: FANUC sistemlerindeki mutlak ve artan atım kodlayıcıları arasındaki fark nedir?

BirmutlakA860-2020-T301 gibi bir darbe kodlayıcısı konum verilerini depolar ve her şaft açısı için eşsiz bir konum değeri sağlar.Servo amplifikatördeki yedek pil aracılığıyla güç kesme döngüleri ile konum korunurGüçlenme sırasında, eksen pozisyonu hemen bilinir.artışlıKodlayıcı sadece bir referans noktasından hareketleri sayar; herhangi bir güç kesintisi sonrasında, eksen kullanılmadan önce bir kendi kendine yönlendirme sırası gereklidir.Her makine başlatmasında zaman tasarrufu.

S3: CNC, bu kodlayıcıyı kullanarak eksende bir nabız kodlayıcısı alarmı gösteriyor. Kesinlikle başarısız olan kodlayıcı mı?

Gerek yok.Pulsecoder alarmları birKodlayıcı başarısız oldu, ahasarlı seri geri bildirim kablosu, agevşek veya korozyona uğramış bir bağlantı, ya da bazı durumlardaServo güçlendirici arızalıKodlayıcıyı değiştirmeden önce kabloyu tüm uzunluğunda hasar görmek için kontrol edin ve tüm bağlantıların tamamen oturduğunu kontrol edin.Kodlayıcının kendisi muhtemel sebep.Motorun doğrulanmış bir kablo ile bilinen iyi bir amplifikatör üzerinde test edilmesi, hata kaynağı olarak kodlayıcıyı doğrulayabilir veya reddedebilir.

S4: A860-2020-T301'in çalışması için yedek pil gerekli mi?

Kodlayıcı, bir pil olmadan çalışır. Servo amplifier güç verdiğinde mutlak konum verilerini çıkarır.Kodlayıcı değil)Makinenin güç kesme döngüleri boyunca çoklu dönüş pozisyonu verilerini saklarAkü yedeklemesi olmadan, tek devrim mutlak konumu güçlendirilme sırasında hala doğrudur, ancak çok dönüşlü sayaç, bir referans dönüşü gerektiren ′′'yi sıfırlar.Kendini yönlendirme sırası olmadan çalıştırılması gereken makineler için, amplifikatör pilinin bakımı çok önemlidir.

S5: A860-2020-T301 tamir edilebilir mi, yoksa her zaman tam bir birim olarak değiştirilmeli mi?

A860-2020-T301 mühürlü bir optik montaj eleman düzeyinde onarım son kullanıcılar için uygulanabilir bir seçenek değildir ve genellikle uzman onarım tesisleri tarafından bile önerilmez.Kodlayıcı fabrika içinde birbirine mühürlenmiş hassas optik elemanlar ve sinyal işleme elektronik içerir.A860-2020-T301 arızalanırsa,Tam birim değiştirmeBu nedenle, bu kodlayıcıları taşıyan herhangi bir CNC makinesi için yedek birimi parça stokunda tutmak standart bir öneri.
