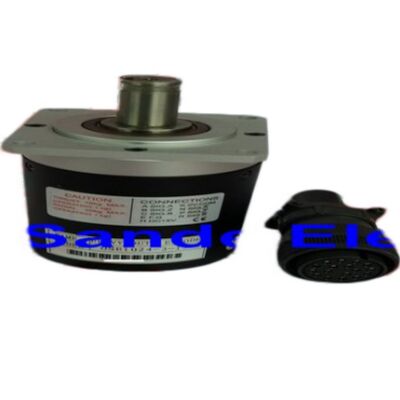

Mitsubishi Electric OSE1024-3-15-8 Optik Çubuk Kodlayıcısı

Marka:Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Tip:Ekranlı Optik Çap Kodlayıcısı

Parça numaraları:OSE1024-3-15-8

Durum:Yeni

Kullanılabilirlik:Stokta ️ Dünya Çapında Hızlı Nakliye

CNC Spindellerini Dürüst Tutmak İçin Kodlayıcı

Spindle geri bildirimi başarısız olana kadar büyüleyici değildir. Bir optik kodlayıcı bir CNC spindle'de kötü sinyaller vermeye başladığında, tüm makine kullanışlı olmaktan çıkar: sert dokunma güvenilmez hale gelir,Dövizleme döngüleri atış hataları, ve C ekseni konumlandırma tolerans dışına sürüklenir. makine fiziksel olarak iyi. kontrol iyi. ama temiz, doğru bir konum sinyali döner olmadan, bu hiçbir şey önemli değil.

BuMitsubishi Electric OSE1024-3-15-8Mitsubishi CNC sistemlerinin ve onların etrafında inşa edilen Mazak makinelerinin bu spindle geri bildirimi için bağımlı olduğu optik ası kodlayıcısıdır.Devrim başına 1024 atış, doğrudan spindle ocağına monte edilecek ve sürekli işleme koşullarında CNC kontrolüne tutarlı A, B ve Z faz çıkışı sağlayacak şekilde tasarlanmıştır.

Eğer Mitsubishi kontrolündeki bir makine merkezinde, makine çevirme merkezinde ya da dönüş merkezinde kodlayıcı hatalarının peşinde koşuyorsanız, bu muhtemelen ihtiyacınız olan parça.

Ürün Özellikleri

Nemicon / Nidec-Nemicon ürün verilerinden ve doğrulanmış çapraz referans belgelerinden alınan özellikler.

Bu Kodlayıcı Nasıl Çalışır? ve Neden CNC için 1024 P/R Önemlidir

Ekranlı kodlayıcılar, şaftın döndüğü zaman bir akım üretir.OSE1024-3-15-8A ve B kanallarında tam devrim başına 1,024 eşit aralıklı darbeler üretir.kare çıkışıBu, kontrolün aynı anda hem rotasyon hızını hem de rotasyon yönünü belirlemesini sağlar.

Üçüncü çıkış,Z fazı (indeks nabzı)Bu şekilde CNC kontrolü bir güç döngüsünden sonra iğne ev referansını bulur.Bu da sert dokunma ve tek nokta iplik gibi özelliklerin güvenilir şekilde çalışmasını sağlar.Temiz bir Z-puls olmadan, iğne kontrol ile tutarlı bir faz ilişkisi kuramaz ve bu işlemler başarısız olur.

Dönüş başına 1.024 darbelerle, kontrol sistemi konum güncellemeleri alır1,024 kez her spindle dönüşü içinBu da açısal çözünürlüğü0Nabız başına.352 derece.Modern CNC spindle kontrolünün senkronizasyon gereksinimleri için yeterince ince.

Bu Kodlayıcının Nerede Kullanıldığı

OSE1024-3-15-8, Mitsubishi CNC sistemlerini çalıştıran CNC makinelerinde orijinal ekipman olarak belirtilmiştir ve kurulu tabanında geniş çapta görülür.MazakDikey ve yatay işleme merkezleri, dönüşüm merkezleri ve Mitsubishi kontrolü ile donatılmış çoklu görevli makineler.

Birincil uygulamalar şunları içerir:

Sert Tapping- En zorlu spindle kodlayıcı uygulaması. Kontrol, her bir iplik döngüsünde spindle dönüşünü Z eksenindeki besleme hareketiyle tam olarak senkronize etmelidir.Bozuk bir kodlayıcı sinyali, musluk kırılmasına neden oluyor.Bu, genellikle bir OSE1024-3-15-8 arızalanmaya başladığında makinistlerin fark ettiği ilk semptomdur.

C-Oksi Konumlandırma- Canlı aletlerle döngü merkezlerinde, fırlatma, sondaj ve çapraz sondaj işlemleri için döner bir C-eksen olarak fonksiyonlar.Kesin konumlandırma, tümüyle kodlayıcının tutarlı darbe sayımları ve güvenilir bir Z faz referansı sağlama yeteneğine bağlıdır.

İpleme ve Dönüşüm SenkronizasyonuBir döngüdeki tek noktalı sıvılama, aletin her geçişte aynı spiral yoluna girmesini gerektirir.

Döner Hızı İzleme- Konumlandırmanın ötesinde,Kontrol, sabit yüzey hızı dönme modunda yüzey hızı kontrolü için kritik olan komut değerine karşı gerçek iğne hızını izlemek ve düzenlemek için kodlayıcı geri bildirim kullanır..

Karşılaştırma ve Uyumluluk

OSE1024-3-15, Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa ve Tamagawa TS1508 varyantları da dahil olmak üzere birkaç eşdeğer referansla uyumlu olduğu doğrulandı.

Bu çapraz referans, farklı tedarikçi kataloglarında listelenen OSE1024-3-15-8 ile karşılaşan tesisler için yararlıdır.3 kanallı artan çıkış, 5/8 inçlik şaft bu eşdeğer referanslar arasında tutarlı kalır.

Bir yedek satın alırken, sipariş vermeden önce asmanın çapını, bağlantı iğnesi sayısını ve çıkış türünü makinenizin orijinal özelliklerine karşı doğrulayın.Çapraz referanslar çoğu durumda işlevsel olarak eşdeğerdir, ancak mümkünse servis belgelerinizle doğrulayın.

Genel Başarısızlık İşaretleri ️ Ne Zaman Yerine Başka Bir Şey Alınır?

OSE1024-3-15-8, çevresel koşullara büyük ölçüde bağlı bir kullanım ömrü olan hassas optik bir cihazdır: ısı, kirlilik, titreşim ve yaş, tümünün bozulmasına katkıda bulunur.Bunlar en yaygın uyarı işaretleri ki kodlayıcı başarısız yaklaşır:

Sert tuşlama hataları veya tuş kırıklığıKodlayıcı dürtüleri tutarsız veya düştüğünde denetim fırça-beslenme senkronizasyonunu sürdüremez.

Döner yönelim hatalarıMakine, yönlendirme döngüleri sırasında durur veya iğne hedef konumunu tekrar tekrar aşar.

CNC kontrolünde alarm kodlarıMitsubishi CNC sistemleri, geri bildirim sinyalleri beklenen parametrelerin dışına çıktığında özel iğne kodlayıcısı ile ilgili alarmlar üretir.Spindle geri bildirim sapması veya kodlayıcı iletişim hataları ile ilgili alarm kodları doğrudan bir göstergedir..

Aralıklı işleme hataları- Tek nokta dönme sırasında ara sıra ancak tutarlı olmayan iplik pitch hataları, özellikle sinyal bütünlüğünün en kritik olduğu daha düşük iğne hızlarında.

Değişik yuvarlak hızı gösterimiKontrolün iğne hızı okuması, sabit komut hızılarda bile dalgalanır veya inanılmaz değerler gösterir.

Bu belirtilerden herhangi biri bu kodlayıcıyı kullanan bir makine üzerinde ortaya çıkarsa, OSE1024-3-15-8'i değiştirmek, daha kapsamlı teşhisleri takip etmeden önce standart ilk adımdır.

Kaynak ve Kullanılabilirlik Notu

OSE-1024-3-15-8, orijinal üreticinin durdurduğu olarak listelenmiştir. Stock in the market exists primarily through industrial surplus channels and specialist CNC parts suppliers who maintain inventory for the large installed base of Mitsubishi-controlled machine tools still in active production service worldwide.

Saygın fazlalık tedarikçileri aracılığıyla mevcut olan üniteler genellikle satıştan önce test edilir ve bir garanti süresi ile birlikte gelir.Standart dağıtım kanalları üzerinden artık elde edilemeyebilir.

Sipariş verirken, tam parça numarasını-8 sonek, 8 pinli bağlantı konfigürasyonunu belirler.Farklı konektör atamaları (örneğin -68 veya -68-8) ile varyasyonlar OSE1024-3-15 ailesi içinde mevcuttur ve makinenizin konektör kablosunu doğrulamadan doğrudan bir drop-in yedek olmayabilir.

Hızlı Referans Özet

OSE1024-3-15-8 bir bakışta:1024 P/R eklentili optik kodlayıcı, 5V DC, 5/8" as, 8 pinli bağlantı, 800 RPM nominal hızı, A/B/Z kare çıkışı.Mitsubishi kontrol edilen işleme merkezlerinde ve Mazak makinelerinde CNC spindle geri bildirimi için tasarlanmıştırİptal edilen OEM parçası ̇ bakım ve değiştirme için mevcut fazla stok.

Sık Sorulan Sorular

S1: OSE1024-3-15-8 hangi CNC makineleri ve denetimleri için tasarlanmıştır?

OSE1024-3-15-8, CNC makinelerinde kullanılan bir spindle kodlayıcısıdır.Mitsubishi CNC sistemleri, M50, M60, M64, M500, M700 ve ilgili seri denetimleri dahil olmak üzere.MazakMitsubishi kontrolü ile inşa edilen makineleme merkezleri ve dönme merkezleri özellikle 1980'lerin sonlarından 2000'lere kadar üretilen modeller.Eğer Mazak veya Mitsubishi kontrol edilen makineniz spindle kodlayıcı alarmları üretiyorsa veya katı dokunuş arızası yaşıyorsa, bu kodlayıcı birincil teşhis hedefi.

S2: Parça numarasının sonunda bulunan "-8" ne anlama geliyor ve bu önemli mi?

Bu-8 sonekAdı:8 pinli bağlantı konfigürasyonuOSE1024-3-15 ürün ailesi içinde, farklı konektör çeşitleri vardır en yaygın olarak -68 (farklı bir çok pinli konfigürasyon) ve -8.Bunlar makinenin kodlayıcı kablosunu yeniden kablo olmadan değiştirilemez. Sipariş vermeden önce, sonek de dahil olmak üzere, her zaman tam parça numarasının, makinanıza yüklü kodlayıcıyla eşleştiğini doğrulayın. Eğer arızalı bir üniteyi değiştiriyorsanız,En güvenli yaklaşım, tam parça numarasını kodlayıcı etiketinde gösterildiği gibi eşleştirmektir..

S3: Tamagawa TS1508 veya SANSEI NE-1024-2MDa'yı OSE1024-3-15-8'ün doğrudan yerine kullanabilir miyim?

Bu üniteler çözünürlük, voltaj ve çıkış türü açısından onaylanmış fonksiyonel eşdeğerlerdir.Fiziksel konektör çıkışı ve kablo uyumluluğu doğrulanmalıdır.Çapraz referanslar teknik olarak sinyal düzeyinde eşdeğerdir, ancak varyasyonlar arasındaki bağlantı kablolama farklılıkları uyarlama gerektirebilir.Bir çapraz referans parçası değiştirmeden önce belirli makine modeli için kablolama şeması görüş.

S4: Spindle kodlayıcımın kodlayıcı kablosuna veya CNC kontrol kartına karşı başarısız olup olmadığını nasıl bilebilirim?

Kullanışlı bir alan dizisi: Önce, kodlayıcı kabloyu fiziksel hasar, bükük iğne, bağlantıdaki kirlilik için kontrol edin.veya kırık koruma √ kablo hatası, kodlayıcı değiştirmekten daha yaygın ve düzeltmesi daha kolaydır. Daha sonra, belirli hata kodunu belirlemek için CNC kontrolündeki alarm geçmişini kontrol edin. Mitsubishi CNC alarmları sinyal düzeyinde kodlayıcı hatası ile iletişim veya güç hatası arasında ayrım yapar.Kabloyu yeniden bağladıktan sonra alarm tekrarlanırsa ve makine sert dokunma hataları veya spindle yönelim hataları gösterirse, kodlayıcının kendisi en olası nedendir. Bilinen iyi bir yedek kodlayıcıyla test etmek kesin onay adımıdır.

S5: Bu kodlayıcı yeni kutuda mı yoksa sadece yenilenmiş bir birim olarak mı mevcut?

OSE1024-3-15-8 Mitsubishi Electric tarafından durduruldu, yani artık standart OEM dağıtım kanalları aracılığıyla üretilmiyor veya mevcut değil.Şu anda piyasada bulunan birimler yaYeni eski stok (NOS)- stokta tutulan orijinal üretim sürelerinden kullanılmayan birimlerProfesyonel olarak yenilenmiş birimlerher ikisi de CNC bakımı için yasal seçeneklerdir; yeni eski stok mevcut olduğunda tercih edilir,ama saygın bir tedarikçiden tam olarak test edilmiş yenilenmiş bir ünite, servis garantisi ile desteklenen sağlam bir alternatiftir.Satın almadan önce tedarikçinin test sürecini ve garanti şartlarını doğrulayın.
