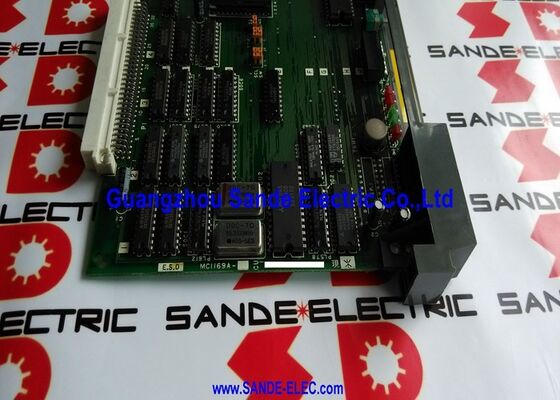

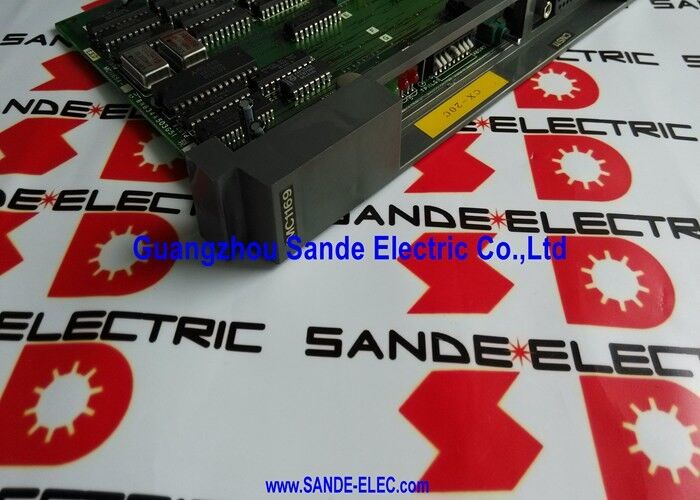

CNC sistemi ana kartı MC1169A MC-1169A

MC1169A | Endüstriyel Sürücü Kontrol Devre Kartı — Sürücü ve Otomasyon Sistemleri için PCB Düzeneği

Sürücü Kontrol PCB'si — Dağıtılmış Kontrol Mimarisinde Tek Kart

MC1169A, endüstriyel bir sürücü veya otomasyon sistemi içerisinde belirli kontrol işlevlerini gerçekleştiren endüstriyel bir sürücü kontrol devre kartıdır. Sürücü sistemleri, kontrol görevlerini birden fazla PCB düzeneğine böler - güç düzenlemesi, sinyal koşullandırma, kapı sürücü arayüzü, geri bildirim ölçümü, iletişim yönetimi. MC1169A bu mimaride bir konuma sahiptir.

Kurulu kartın etiketindeki parça numarası kesin tanımlama referansıdır. A revizyon son eki tanımlamanın bir parçasıdır. MC1169 ailesindeki bitişik kartlar aynı görünebilir ancak devre işlevi, bileşen özellikleri veya konektör düzeni açısından farklılık gösterebilir. Yalnızca görsel görünüme göre sipariş vermek, uyumsuz bir ikame riskini taşır.

Bu kart arızalandığında belirtiler doğrudan gerçekleştirdiği işlevle eşleşir. Eksik bir besleme rayı, belirli bir sinyal kanalının yanıt vermemesi veya bir iletişim bağlantısının kaybı, bunların tümü o işlevden sorumlu panoya işaret eder. Arıza modeli teşhisin başlangıç ​​noktasıdır.

Temel Özellikler

Onarım ve Değiştirme

Arızanın yeri belirlendiğinde (arızalı bir kapasitör, optokuplör veya geçit sürücüsü IC'si) bileşen düzeyinde onarım yapılabilir. Uzman endüstriyel sürücü kartı onarım şirketleri, MC serisi kartlar için stok bulundurur ve genellikle yeni bir ünite tedarik etmekten daha hızlı geri dönüş sunar. Üretimi durdurulan veya sınırlı miktarda tedarik edilen kartlar için onarım genellikle daha pratik yoldur.

Yenisini takmadan önce MC1169A kartının konumunu besleyen güç kaynağı raylarını kontrol edin. Karta zarar veren bir voltaj dalgalanması bitişik bileşenlerde gerilime neden olmuş olabilir. Bozulmuş bir kaynağa takılan yeni bir kart, arızayı tekrarlıyor.

SSS

S1: MC1169A'nın doğru yedek kart olduğu nasıl onaylanır?

A son eki de dahil olmak üzere takılı kartın etiketindeki parça numarasının tamamını okuyun. Tek başına görsel görünüm güvenilir değildir; Aynı ailedeki kartlar fiziksel olarak aynı ancak elektriksel olarak farklı olabilir. Sipariş vermeden önce MC1169A'yı tam olarak onaylayın.

S2: MC1169A'nın değiştirilmesi sistemin yeniden yapılandırılmasını gerektirir mi?

Bu türdeki sürücü kontrol kartları genellikle sistem parametrelerini saklamaz; konfigürasyon ana kontrol kartında veya ilgili bellek cihazında bulunur. Benzer bir değişim için sistem, kurulumdan sonra parametrelerini normal şekilde okur. Yeniden yapılandırmanın gerekli olmadığını varsaymadan önce bunun kurulu belirli sistem için geçerli olduğunu doğrulayın.

S3: MC1169A bileşen düzeyinde onarılabilir mi?

Evet, arıza lokalize olduğunda. Yaygın onarılabilir hatalar arasında arızalı kapasitörler, optokuplörler ve geçit sürücüsü IC'leri bulunur. MC serisi deneyimine sahip uzman endüstriyel elektronik onarım şirketleri genellikle bileşen düzeyinde onarımı tamamlayabilir; bu, tedarik sınırlı olduğunda yedek kart tedarik etmekten daha ekonomiktir.

S4: Kart arızasından önce bir dalgalanma olayı yaşandı. Başka ne kontrol edilmeli?

Yedek parçayı takmadan önce, MC1169A konumunu besleyen tüm güç kaynağı rayı voltajlarının spesifikasyon dahilinde olduğunu doğrulayın. Aynı sinyal yolundaki bitişik panoları ikincil hasar açısından inceleyin. Bozulmuş bir tedarikteki kart değişimi, arızanın anında tekrarlanması riskini taşır.

S5: Yedek bir MC1169A için doğru saklama koşulları nelerdir?

Metalize antistatik ambalajda kuru olarak -25°C ile +70°C arasında saklayın. Parça numarasını ve çıkarılma tarihini içeren etiket. Kurulumdan önce konektörleri ve lehim bağlantılarını kontrol edin, eğer iki yıldan fazla depolanmışsa, anti-statik özelliklerini kaybetmiş ambalajları değiştirin.
