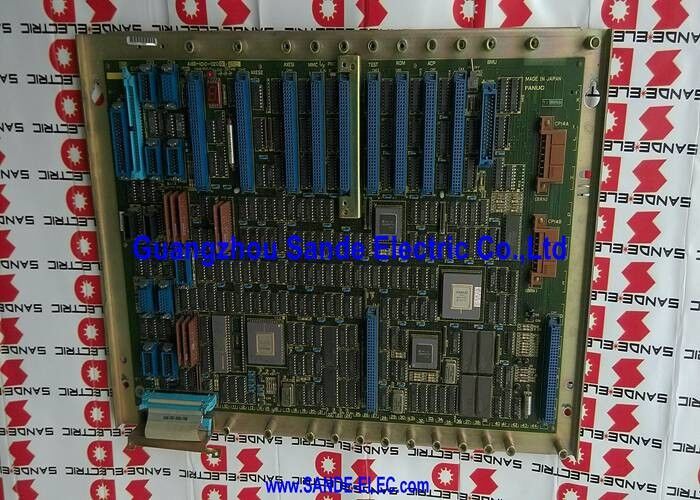

Devre kartı A16B-1210-0030 A16B12100030 A16B-121O-OO3O

A16B-1210-0030 FANUC Analog Çok Eksenli CNC Kontrol PCB 3 Ekşeye Kadar / Servo Amplifier Arayüzü / Komut ve İletişim İşleme

Analog Eksen Kontrolü CNC ve Sürücüler Arasındaki Sinyal Yolu

FANUC'un analog CNC eksen kontrol mimarisinde, eksen kontrol PCB, CNC'nin ana interpolasyon işlemcisi ve servo tahrik amplifikatörleri arasında yer almaktadır.Ana CPU, her bir interpolasyon döngüsü için gerekli eksen hareketini hesaplar ve sonucu eksen panosuna verirEksen panosu, bu komutları servo sürücülerin hız veya tork referansları olarak yorumladığı analog sinyallere dönüştürür.

A16B-1210-0030 aynı anda üç eksene kadar işleyicidir. 3 eksenli bir işleme merkezi için (X, Y, Z), bu tek pano tüm hareket arayüzünü yönetir.

• Servo sürücüsüne analog hız veya tork referans sinyalini çıkarır
• Motorun nabız kodlayıcısından konum geri bildirimi alır
• Hatalar veya anormallikler için geri bildirim sinyali izler
• Ana kontrol sistemine eksen durumunu geri bildirir.

Ana Özellikler

Koordinasyonlu Hareket Kontrolü: Eksen Tablosunun Neden Önemli Olduğu

Koordinasyon hareket ∙ programlanmış bir yol boyunca birden fazla eksenin eşzamanlı hareketini ∙ eksel tablosunun tüm aktif ekselleri aynı anda güncellemesini gerektirir.A16B-1210-0030 aynı anda üç eksene komut alıyor ve aynı işleme döngüsünde üç çıkışı da güncelliyor..

Eğer bir eksen geç kalırsa eğer X-eksen komutu Y ve Z'den bir döngü sonra güncellenirse gerçek araç konumu programlanmış yoldan sapıyor.Bu nedenle eksen panelleri eşzamanlı, sıralı eksen işleme yerine senkronize güncelleme döngüleri.

A16B-1210-0030 arızalanır veya arızalanırsa,Sonuç genellikle bir tek eksenli veya çok eksenli bir hata alarmıdır. CNC, komuta edilen ve gerçek pozisyonların kabul edilebilir bir eşiğin ötesinde farklılaştığını tespit eder.Sürücünün ve motorun işlevsel olduğunu doğruladıktan sonra, eksen tahtası birincil teşhis hedefi olur.

Uygulama Senaryoları

3 eksenli işleme merkezi bakımı:Üç eksenli bir CNC işleme merkezi, üç eksen üzerinde de aşağıdaki hata alarmını geliştirir. Servo sürücüler ve motorlar doğru bir şekilde test edilir. A16B-1210-0030 eksen kontrol panosu hatası olarak belirlenir.Tahta değiştirme koordinasyonlu 3 eksenli hareketi geri getirir.

Önleyici yedek stok:Analog eksenli kartlarla birden fazla FANUC CNC sistemi kullanan bir makine dükkanı, bir kart düzeyinde arıza durumunda derhal kart değişimini sağlayan bir atölyede yedek olarak A16B-1210-0030'u korur.

Sık Sorulan Sorular

S1: Analog eksenli bir kart ile dijital eksenli bir kart arasındaki fark nedir?

Bir analog eksen panosu, servo sürücü için hız veya tork referansı olarak sürekli değişken bir DC voltajı (tipik olarak ± 10V) üretir.Bir dijital eksen kartı seri dijital bir otobüs üzerinden iletişim kurar (örneğin daha sonraki FANUC nesillerinde FSSB fiber optic). Analog eksenli kartlar daha önceki mimaridir; dijital arayüzler onları sonraki CNC nesillerinde değiştirdi. A16B-1210-0030 analog türdür.

S2: Hangi servo sürücü türleri A16B-1210-0030 ile uyumludur?

Analog asansör panelleri, analog bir hız referans girişini kabul eden servo sürücülerle arabirim tipik olarak FANUC'un dijital FSSB arabiriminden önceki AC ve DC servo sürücü nesilleriA16B-1210-0030'un çıkış sinyali spesifikasyonuna göre makineye monte edilmiş özel servo sürücü serisini değiştirmeden önce onaylayın.

S3: A16B-1210-0030 3 yerine sadece 2 eksene kullanılabilir mi?

Evet. Tahta 3 eksene kadar destekler, ancak üç kanalı da kullanmak gerekli değildir. 2 eksenli bir CNC torna makinesi (X ve Z) üç eksen kanalından ikisini kullanır; üçüncü kanal sadece kullanılmamaktadır.CNC parametresi yapılandırması hangi kanalların aktif olduğunu ve hangi kanalların kullanılmadığını belirler.

S4: A16B-1210-0030'daki üç eksenden sadece biri bozulursa ne olur?

Örneğin, eksen kartındaki bir kanal başarısız olursa, Y-eksen çıkışı bir arıza geliştirir. Ancak bu eksen bir alarm üretiyor. Diğer iki eksen normal çalışmaya devam edebilir.makine, arızalı ekseni gerektiren herhangi bir programı çalıştıramaz.A16B-1210-0030'u arızalı kanalı restore etmek için değiştirin; pano üç ekseni de hizmet eder, bu nedenle değiştirmek bileşen düzeyinde tablo tamirinden kısa tek onarım seçeneğidir.

S5: A16B-1210-0030'u değiştirmek herhangi bir CNC parametresi değişikliğini gerektirir mi?

Normalde, hayır. CNC eksen parametreleri servo döngü kazançları, eksen atamaları ve konum hata sınırları dahil olmak üzere ′′ CNC'nin parametreler belleğinde, eksen tahtasında değil.A16B-1210-0030'u aynı spesifikasyona sahip bir kartla değiştirmek, parametrelerin değiştirilmesini gerektirmeden eksen arayüzü donanımını geri yüklerMakineyi üretime geri getirmeden önce tüm ekselerin düşük hızda doğru hareket ettiğini kontrol edin.
