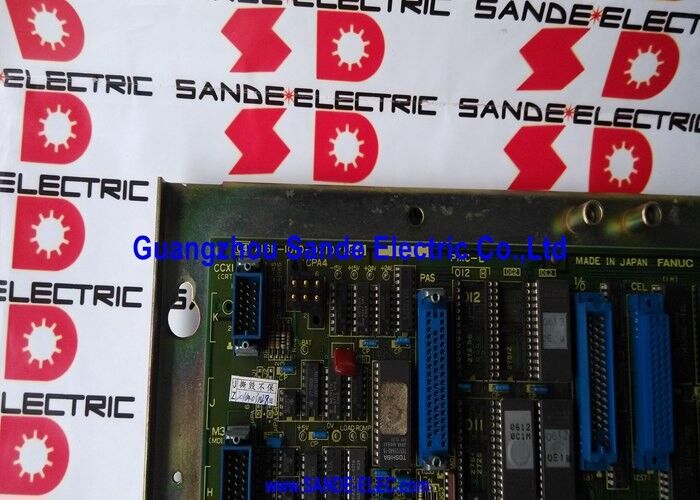

Axis Control Board A16B-1210-0430 A16B12100430 A16B-121O-O43O

A16B-1210-0430∙ FANUC Serisi 10/11 Çift Analog Ekleyici Ekleyici 2 Eksen / Nabız Kodlayıcısı × 2 / 5 ve 6 Eksen / 10-M / 10-T / F11 / F110

Eksen Sayısını Genişletmek ️ "Ek Ek"in Anlamı

FANUC Serisi 10 ve Serisi 11 CNC platformları, çok eksenli makineler için tasarlanmıştır.Ama bazı makineler temel yapılandırmanın sağladığından daha fazla eksen gerektirir:

Örneğin, iki kulesi olan bir CNC torna, ilk kule için dört eksene X1, Z1 ve ikincisi için X2, Z2 gerektirir.Bu uygulamalar sadece ana CNC tahta elleri iki veya üç eksen ötesinde.

A16B-1210-0430 bu boşluğu kapatan genişleme tahtasıdır.Bu kartı CNC'ye takmak, sisteme iki ek analog ek kanal ekler. CNC'yi temel eksen sayısından makinenin gerektirdiği daha yüksek sayıya kadar uzatır.A16B-1210-0430 takıldığında, 2 eksenli bir taban sisteminden 4 eksenli bir makine mümkün olur veya 5 eksenli ve 6 eksenli bir yapılandırmaya ulaşılabilir hale gelir.

Ana Özellikler

Uygulamalar ️ İkiz Turet Tornaları ve 5 Eksenli İşleme Merkezleri

A16B-1210-0430 en sık iki makine türünde bulunur:

Çift kuleli CNC torna makineleri:Her biri kendi X ve Z eksenine sahip iki alet kulesi. Ana eksen panosu ilk kuleyi kontrol eder (X1, Z1). A16B-1210-0430 ikinci kule eksenlerini (X2, Z2),Tek makine geçişinde senkronize veya bağımsız ikili kule dönüşü sağlayan.

5 eksenlik işleme merkezleri:Ana tahtadan üç doğrusal eksen; A16B-1210-0430 4. ve 5. döner eksenleri (tipik olarak A ve B veya B ve C) ekler.Bu konfigürasyon, karmaşık havacılık ve mat / kalıp bileşenleri için eşzamanlı 5 eksenli konturlamayı sağlar.

Uygulama Senaryoları

Çift kuleli torna ekseni hatası:Çift kuleli bir CNC torna, ikinci kule'nin X ekseninde bir alarm üretiyor. Denetim, A16B-1210-0430 ek ek ası tahtasının arıza kaynağı olduğunu doğruluyor.Tahtayı değiştirmek, ikinci kule ekseni işlevini geri getirir.

5 eksenli işleme merkezi 5. eksenli alarm:Bir FANUC Serisi 10-MF kumandası çalışan bir işleme merkezi, 5. eksende kalıcı bir servo alarmı oluşturur. Sürücü ve motorun işlevsel olduğunu doğruladıktan sonra,A16B-1210-0430 ek eksi tahta hatası olarak belirlenmiştir.Tahta değişimi alarmı çözer.

Sık Sorulan Sorular

S1: A16B-1210-0430, Seri 12 veya Seri 16 CNC'ları ile kullanılabilir mi?

A16B-1210-0430 özel olarak analog dönemin Seri 10 ve Seri 11/110 CNC platformları için tasarlanmıştır.Serisi 12 ve daha sonraki FANUC dijital sistemleri farklı eksi kart mimarilerini ve farklı eksi kartları kullanır. A16B-1210-0430 dijital eksen arayüzü CNC'lerle uyumlu değildir.

S2: Hangi DC servo sürücüleri A16B-1210-0430 ile uyumludur?

Kart, FANUC'un M serisi DC hız kontrol amplifikatörleriyle “özellikle 6047 ve 6050 modelleriyle bağlantılıdır.Bunlar FANUC'un ürün yelpazesindeki AC servo sürücülerine geçişten önceki son nesil DC servo sürücüleridir.. Kart ayrıca FANUC AC servo sürücülerinin ilk nesli ile çalışır.

S3: A16B-1210-0430'un kaldırılması ana eksen kanallarını etkiler mi?

No. A16B-1210-0430 tamamen ekleyici bir tahttır. Ana tahtanın mevcut eksenlerini etkilemeden sisteme iki eksenli kanal ekler.A16B-1210-0430'u çıkarmak veya değiştirmek ana panelin 2 veya 3 eksenli kanallarını kesmez.Sadece iki ek eksen (genellikle 5. ve 6.) bu tablonun durumundan etkilenir.

S4: A16B-1210-0430 CNC denetleyici rafında nasıl yerleştirilir?

Kart, 10/11 Serisi CNC denetleyici rafındaki belirlenmiş bir yuvaya bağlanır. Ek eksen modülü için belirlenmiş yuva.Slot pozisyonu FANUC Serisi 10/11 donanım bağlantısı kılavuzunda belirtilmiştir.Kart kenar bağlantısı rafın arka planı ile bağlantı kurar; Servo sürücü kabloları, analog çıkış ve darbe kodlayıcısı geri bildirim sinyalleri için kartın ön panel bağlantılarına bağlanır.

S5: A16B-1210-0430 yedek cihazını monte ettikten sonra hangi CNC parametreleri ayarlanmalıdır?

Ek eksenler için parametreler eksen türü (düz veya döner), hareket yönü, darbe kodlayıcısı çözünürlüğü (motor dönüşü başına darbeler), eksen adı atama,Servo döngü kazançları değiştirildikten sonra doğrulanmalıdırBunlar CNC'nin ana parametreler hafızasında tutulur ve kartın değiştirilmesiyle değişmez.makineyi tekrar üretime sokmadan önce parametreler ayarlarını onaylamak, yeni panelin monte edildiği zaman ek ek asıların doğru davranmasını sağlar.
