A16B-1210-0450 A16B12100450 A16B-121O-O45O

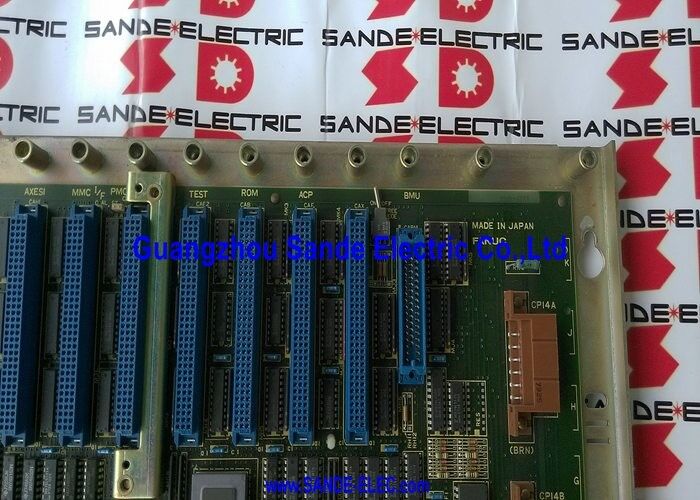

FANUC A16B-1210-0450. ∙ ∙ Ek Eksen Çözücü PCB ∙ Sistem 11, Çift Çözücü Girişi, Japonya Kökenli

Parça numarası:A16B-1210-0450

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Ek Ek Eksen Çözücü PCB (R,R Tipi)

Tahta Serisi:A16B-1210

Çözücü Girişleri:2 (İkili çözücü)

Uyumlu Sistemler:FANUC Sistemi 11 (11A)

Genel bakış

A16B-1210-0450, FANUC Sistem 11 CNC kumandaları için ek ek ek ası çözücü PCB'dir.Çift çözücü geri bildirim girişleri sağlar .

Kart, bu çözücü sinyalleri CNC'nin eksen kontrolü algoritması için kullanılabilir konum ve hız verilerine dönüştürür.

Çözücü geri bildirim, Sistem 11 jenerasyonundaki FANUC eksen sistemleri için standart konum algılama teknolojisidir.Çözücüler, şaft açısını analog elektrik sinyallerine dönüştüren sağlam elektromekanik dönüştürücülerdir..

Çevreye maruz kalan hiçbir yarı iletken bileşenleri yoktur ve titreşimlere, sıcaklık değişimlerine ve kirliliğe optik kodlayıcılardan daha iyi tahammül ederler.FANUC'un Sistem 11 Çağı makineleri hem standart hem de ek ek ekselerde çözücü geri bildirimini geniş çapta kullandı.

Sistem 11 için ek eksi kartı, özel bir makine konfigürasyon ihtiyacını karşılıyor.

Temel Sistem 11 denetleyicisi birincil bir takım eksenleri işledi.

Bir alet makinesinin ek ek eksenlere ∙ dördüncü veya beşinci eksen, bir döner masa, yardımcı bir doğrusal eksen ∙ ihtiyacı olduğunda A16B-1210-0450 bu ek pozisyonlar için geri bildirim arayüzünü sağladı.Bu tahta olmadan., ek ek eksenler CNC'ye konum geri bildirim yoluna sahip değildir.

Ana Özellikler

Çözücü Geri Dönüşüm ¢ Teknoloji

Değiştiriciler transformatör ilkeleriyle çalışır rotörün birincil sargısı bir uyarı sinyali alır statörün iki ikincil sargısı 90 derece kaydırılır ve bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar, bu sargılar,Çıktı voltajları, şaft açısının sinüs ve kosinusuna orantılı.

Bu iki çıkışın oranı, bir dönüş içinde konumunu benzersiz bir şekilde tanımlar.

Bu sinyal işleme A16B-1210-0450'in temel işlevidir.

Çöp çözücü sinyalleri analog voltajlar olarak gelir ve kartın çözücü-dijital dönüştürme devresinde sinüs/kosinüs amplitudu, açıyı hesaplar.Tam konumu belirlemek için artan değişiklikleri izler., ve sonucu CNC'nin eksen kontrol yazılımına konum sayımı olarak gönderir.

Bu karttaki iki çözücü girişinin her biri bağımsız.

Axis 1'in çözücü bir giriş, Axis 2'nin çözücü diğerine bağlanır.

FANUC Sistemi 11 Bağlamı

FANUC System 11 was a high-capability CNC platform for its generation — designed for machining centres and complex turning centres that required more axes and more processing power than simpler controllers could provide.

Sistem, farklı fonksiyonel kartların “Ana CPU, ek ek, seçenek kartları ” kontrol cihazı rafındaki yuvaları işgal ettiği modüler bir kart mimarisini kullandı.

A16B-1210 serisi, bu denetleyici nesli için seçenek ve ek eksen kart ailesini kapsar.

-0450, ek eksenleri çözücü geri bildirimi kullanan makineler için çözücü varyantıdır.

Ek eksenler üzerinde nabız kodlayıcısı (kodlayıcı) geri bildirim kullanan makineler aynı seride farklı kart çeşitlerini kullanır.

Sistem 11 makineleri, üretim ekipmanlarını iyi koruyan tesislerde kullanılmaya devam ediyor.

Bu denetleyici jenerasyonu için tamir parçaları yeni üretim yerine artı ve yenilenmiş envanterden giderek daha fazla elde ediliyor.

Yanlış teşhis bu kurul şüpheli olduğunda

Birim hatası, ek ek eksenlere özel olarak izole edilirken, birincil eksenler normal olarak çalışırken, bu eksenleri özel olarak işleyen donanıma işaret eder.

A16B-1210-0450 iki ek çözücü ekseni için geri bildirim arayüzünü kapsar.

Eğer bu eksenler konum hataları, sürüklenme veya servo alarmları gösterirken birincil eksenler etkilenmezse, bu kart ilk inceleme yapan donanımlardan biridir.

Çözücü kablo hatası ve çözücü-kart bağlantısı hatası, kart arızalarına benzer semptomlara neden olur. Kartı değiştirmeden önce çözücü kablolarının hasarlı olup olmadığını kontrol edin, bağlantı oturumlarını doğrulayın,ve tablo çözücü konektörlerinde çözücü uyarı sinyalini ölçmek.

Eğer uyarı mevcutsa ve çözücü çıkışları doğruysa, ancak CNC hala alarm veriyorsa, kartın dönüştürme devresinin hatası olabilir.

Sık Sorulan Sorular

S1: Sistem 11 makinesinin dördüncü ekseninde bir servo alarmı gösteriliyor. İlk üç eksen iyi. A16B-1210-0450 hatası olabilir mi?

Ek eksi kartı tarafından hizmet verilen eksenlere izole edilmiş bir servo alarmı, birincil eksenlerin etkilenmemesiyle bu kartta veya çözücü geri bildirim yolundaki bir hataya uygun.Önce çözücü kablolarını ve bağlantılarını kontrol edin..

Eğer kablolar sağlamsa ve çözücü doğru test ederse, kartın çözücüden dijital dönüşümü bir sonraki şüpheli olur.

S2: Bir çözücü A16B-1210-0450'den bağımsız olarak test edilebilir mi?

Evet, çözücüün ana sargısına doğru uyarılma frekansını ve voltajını uygulayın ve sinüs ve kosinus çıkışlarını ölçün.çıkış amplitudaları bu açının sinüs ve kosinusunu yansıtmalıdır.

Çözücü çıkışları doğruysa ve kart yine de bir hata rapor ederse, kart hatadır. Çözücü çıkışları yanlış veya yoksa, çözücü veya kablosu hatadır.

S3: Bu tablo, farklı Sistem 11 CNC üniteleri arasında doğrudan değiştirilebilir mi?

A16B-1210-0450, çözücü giriş türü (ikili çözücü) ve Sistem 11 mimarisi ile uyumluluğu ile işlevsel olarak tanımlanır.

Değiştirme kartı aynı parça numarasını taşıyorsa, donanımla uyumlu bir yedek.

Kurulumdan sonra, ek ek eksenler için eksen parametrelerinin doğru ayarlandığını doğrulayın. Çözümle ilgili parametrelerin doğrulanması gerekebilir.

S4: Makine ana eksenlerde çözücü geri bildirimleri ve ek eksenlerdeki kodlayıcıları kullanır. A16B-1210-0450 kullanılabilir mi?

A16B-1210-0450 özel olarak çözücü (R,R) varyantıdır.Kodlayıcı arayüzüne uyan farklı bir A16B-1210 varyantı gereklidir..

Değiştirme kaynağı bulmadan önce mevcut kartın etiketini kontrol edin.

S5: Bu tahta yedek olarak nasıl depolanmalıdır?

Anti- statik ambalajlarda oda sıcaklığında kuru bir ortamda saklayın.

Kart, normal bileşen yaşlanmasından daha fazla batarya ve bozulma bileşenleri içermez.

Eğer kart uzun süre depolandıysa, kurulumdan önce kenar konektörünü ve çözücü giriş konektörlerini oksidasyon için kontrol edin.
