FANUC Eksen Kontrolü A16B-1211-0270 A16B12110270 A16B-1211-O27O

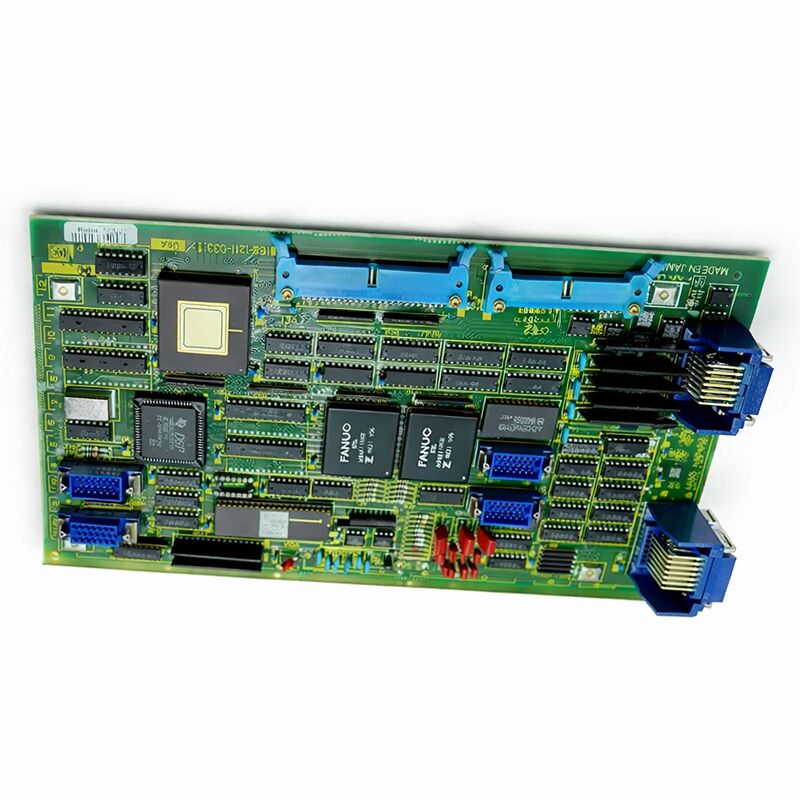

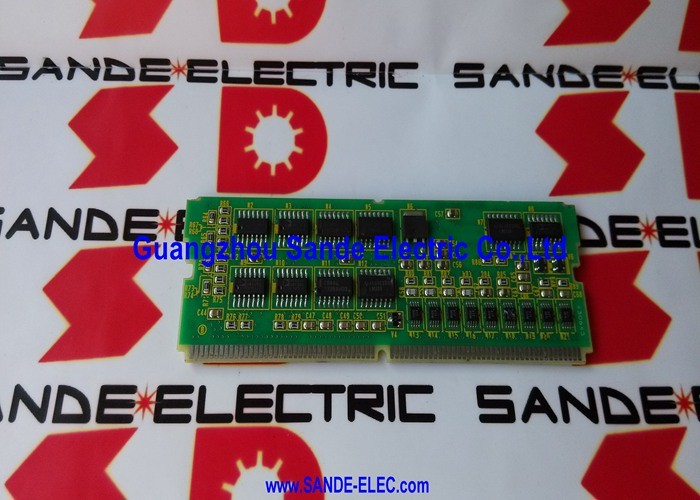

FANUC A16B-1211-0270

Parça numarası:A16B-1211-0270

Üreticisi:FANUC Corporation (Japonya)

Ürün Türü:Dijital Kontrol Ekle Eksi PCB 2 Eksi

Tahta Serisi:A16B-1211

Uyumlu Sistemler:FANUC Serisi 10 / 11

Genel bakış

A16B-1211-0270, FANUC Serisi 10 ve 11 CNC sistemleri için 2 eksenli dijital kontrol ek ek eksenli PCB'dir.Temel yapılandırmaya iki ek dijital olarak kontrol edilen servo ekseni ekleyerek bu denetleyicilerin eksi kapasitesini genişletir.

FANUC Serisi 10/11 mimarisinde, temel denetleyici ana kontrol panosu aracılığıyla bir dizi ekseni yönetir. Uygulama, temel yapılandırmanın desteklediğinden daha fazla ekene ihtiyaç duyduğunda,ek eksi tahta genişleme sağlar.

10 ve 11 Serisi, FANUC'un çağının yüksek performanslı CNC jenerasyonuydu. Çevirme masaları olan işleme merkezleri de dahil olmak üzere zorlu çok eksenli iş makineleri için tasarlanmış bir kontrol cihazı.Canlı aletlerle büyük dönüş merkezleri, ve karmaşık çoklu yol konfigürasyonları.

Ek eksi PCB var çünkü bu uygulamalar genellikle tek bir kontrol paneli konfigürasyonunun barındırabileceğinden daha fazla eksi gerektiriyor.

Bu bağlamda dijital kontrol, eksen kontrolünün dijital bir servo arayüzü aracılığıyla çalıştığı anlamına gelir. Komutlar, geri bildirim ve konum verileri analog voltajlardan ziyade dijital değerler olarak hareket eder.Bu, daha önceki analog servo sistemlerinden bir gelişmeydi ve daha hassas ve tekrarlanabilir eksen kontrolü sağladı.

A16B-1211-0270 bu dijital kontrol ara yüzünü iki ek ek eksen için uyguluyor.

Ana Özellikler

FANUC Serisi 10/11'de Eksen Genişleme

FANUC'un Seri 10 ve 11 CNC sistemleri esneklik için tasarlanmıştır.

İsteğe bağlı ek akım panelleri, denetleyicinin ikincil ve üçüncül akımları işleme getirme yeteneğini genişletti. Döner masalar, indeksler, alt spindleler ve karmaşık makine aletlerinde ek doğrusal akımlar.

Ekleme eksen tablosu bağımsız çalışmaz.

Ana kontrol panosuyla koordinasyon halinde çalışır, yerleştirilmiş hareket komutlarını alır ve atanmış eksenleri için servo iletişimini yönetir.

CNC'nin hareket planlaması merkezi olarak yürür; ek eksenler için bu hareket komutlarının yürütülmesi bu pano tarafından ele alınır.

Tek bir tahta üzerinde iki eksen, bu uygulama için verimli bir konfigürasyondur.

Üç veya dört ek eksene ihtiyaç duyan makineler, birden fazla ek eksel panelini kurabilir veya bu panelli diğer genişleme seçenekleriyle birleştirebilirdi.

Kart, denetleyici rafında bir yuva işgal eder ve iki tam işlevsel dijital servo kanalı ekler.

Dijital Servo Arayüzü Neyi Kontrol Ediyor

A16B-1211-0270'deki her bir eksen kanalı, bu eksenin servo amplifikatörüne iletişimi yönetir.CNC, yüksek hızlı bir seri bağlantı aracılığıyla servo amplifier'e konum referansları gönderir.

Güçlendirici, motorun kodlayıcısından gelen geri bildirimleri kullanarak konum döngüsünü yerel olarak yürütür.

Ekle eksi kartı, iki eksi için bu seri bağlantının CNC tarafını uyguluyor.

Servo amplifikatörlerin aldığı komut verilerini üretir ve geri gelen geri bildirim verilerini işler. Konum hatası, gerçek hız, alarm durumu bütün bunlar pano üzerinden akmaktadır.

Tahta ayrıca CNC'nin “interpolasyonuna katılır. Diğer eksenlerle koordineli yollarda hareket eden eksenler için, konum komutlarının zamanlaması tüm eksenler arasında senkronize edilmelidir.

Ekleme eksi kartı bu senkronizasyonu elde etmek için ana kontrol kartıyla koordinasyon yapar.

Eski bir platform için kaynak

10 ve 11 Serisi, olgun bir FANUC neslini temsil eder.

Bu denetleyiciler, çokeksel dijital servokontrolün hızla ilerlediği bir zamanda işleme merkezi ve dönüş merkezi pazarı için üretildi.Kurulduğu makinelerin birçoğu bugün hâlâ verimli..

FANUC artık 10/11 serisi platformu için yeni A16B-1211 serisi panelleri üretmiyor.

Mevcut tedarik, fazladan yeni kutu stoklarından, devre dışı bırakılmış makinelerden yenilenmiş panellerden ve onarılmış ünitelerden geliyor.

Ek eksen tahtasının belirli makine eksenleri için tek bir arıza noktası olduğu üretim makineleri için, test edilmiş bir yedek cihazın şirket içinde tutulması, gelecekteki herhangi bir onarım senaryosundan kaynak zamanını ortadan kaldırır.

Sık Sorulan Sorular

S1: Servo hatası olan Seri 11 makine alarmındaki üçüncü ve dördüncü eksenler. İlk iki eksen normal. Ek eksen PCB'nin olası hatası mı?

A servo alarm isolated to the axes controlled by the add axis board — with the main axes operating normally — is strongly indicative of an add axis board fault or a fault in the servo amplifiers connected to that board.

Öncelikle her etkilenen eksen için servo güçlendirici alarm ekranlarını kontrol edin.

Servo amplifikatör alarmı, amplifikatör düzeyinde hatayı tanımlar. Eğer amplifikatörler temizse ve yalnızca CNC bu eksenlerde alarm veriyorsa, ek eksen kartı birincil şüpheli olur.

S2: A16B-1211-0270'den eksenler programlanabilir ve ana tahtadaki eksenlerle araştırabilir mi?

Evet, ek ek panellerdeki eksensler CNC'nin hareket kontrolüne tamamen entegre edilmişler ve ana panellerin eksensleri ile koordineli çok eksenli bağlantıya katılıyorlar.

CNC, hangi kartın her eksenin servokomünikasyonunu yönettiğinden bağımsız olarak tüm eksenleri birleşik bir hareket sisteminin bir parçası olarak görür.

S3: Ekle eksi tahtası değiştirildi. normal olarak kontrol ettiği eksi ama konumlandırma kaydırıldı. Neden?

Ek eksi kartı değiştirildikten sonra konum kaymaları, genellikle bu eksenler için servo amplifikatör parametrelerinin doğrulanması veya geri yüklenmesi gerektiğini gösterir.Bazı konumlandırma verileri veya telafi parametreleri amplifikatörde veya CNC'nin parametreler hafızasında bulunabilir.

CNC parametre yedeklemesinin tamamlandığını ve etkilenen eksenler için eksen parametrelerinin önceki yapılandırmayla eşleştiğini doğrulayın.

S4: Farklı bir A16B-1211 varyantı A16B-1211-0270'in yerini alabilir mi?

A16B-1211 serisindeki farklı arka cümle numaraları farklı fonksiyonları gösterir. -0270 özellikle 10/11 serisi için 2 eksenli dijital kontrol ek eksen varyantıdır.

Serideki diğer sonek numaraları, farklı kart türleri ?? alt CPU kartları, grafik kartları, PMC kartlarıdır.

Sadece -0270 sonek, 2 eksenli dijital ekleme eksen fonksiyonu için doğru bir yer değiştiricidir.

S5: A16B-1211-0270 çalışmakta olan bir makineye monte edilmeden önce nasıl test edilmelidir?

Tahta, montajdan önce bileşen hasarı, bağlantı kondisyonu ve korozyon için görsel olarak denetlenebilir.

Fonksiyonel testler 10/11 Serisi denetleyici ortamını gerektirir.

Bir Seri 10/11 sistemi içinde test edilen levhaları sağlayan bir tedarikçi, denetlenmiş ancak yük altında çalıştırılmamış bir levhayla karşılaştırıldığında daha fazla güvence sağlar.

Mümkünse, üretim makinesine monte etmeyi taahhüt etmeden önce, yedek kartı bilinen iyi bir denetleyiciyle test edin.
