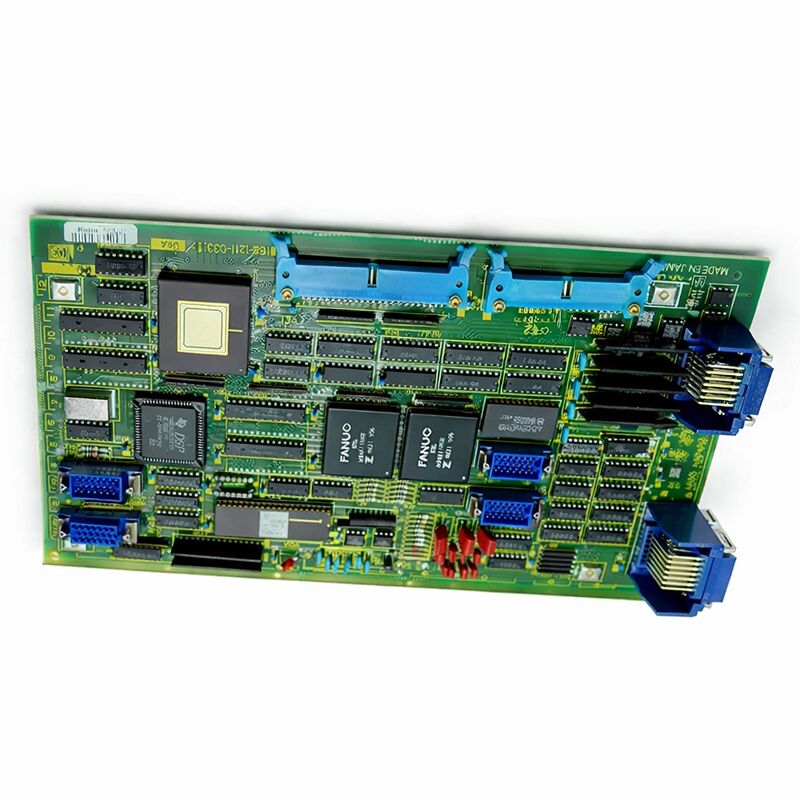

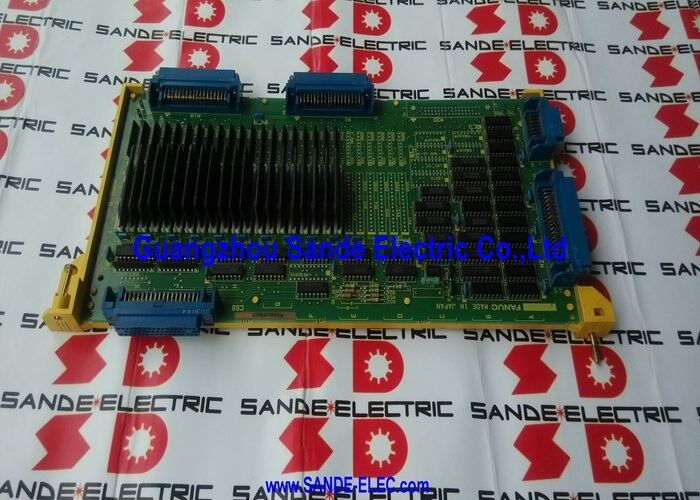

FANUC A16B-1211-0271 | A16B-1211 Serisi Eksen Kontrol PCB'si — Sistem 10 / 11 CNC, Japonya Menşeli

Parça Numarası: A16B-1211-0271

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Dijital Eksen Kontrol PCB'si

Kart Serisi: A16B-1211

Uyumlu Sistemler: FANUC Sistem 10, Sistem 11 ve uyumlu olanlar

Uygulama: Dijital servo eksen kontrolü / eksen genişletme

Genel Bakış

A16B-1211-0271, FANUC'un A16B-1211 serisinden bir baskılı devre kartıdır — Sistem 10 ve Sistem 11 CNC kontrolör platformlarına hizmet veren eksen kontrol ve genişletme kartları ailesi.

Bu seri, Sistem 10/11 kurulumlarının gerektirdiği çeşitli eksen kontrol kartı varyantlarını kapsıyordu: bireysel eksen uygulamaları için tek kanallı kartlar, eşleştirilmiş eksen kontrolü için çift kanallı kartlar ve farklı sürücü nesilleri için arayüz varyantları.

A16B-1211-0271, bu ailenin belirli bir üyesidir ve Sistem 10/11 eksen kontrol mimarisinde tanımlanmış işlevini yerine getirir.

FANUC'un Sistem 10 ve Sistem 11'i, 0-C ve Seri 15 platformlarına geçişten önce FANUC'un CNC ürün hattının yüksek performanslı ucunu temsil ediyordu.

Bu kontrolörler, karmaşık takım tezgahlarını — çok sayıda kontrollü eksene sahip işleme merkezleri, canlı takım tezgahlarına sahip tornalama merkezleri ve birçok eksen arasında koordineli hareket gerektiren çok fonksiyonlu makineler — güçlendiriyordu.

A16B-1211 serisi eksen kartları, bu çok eksenli yeteneği mümkün kılan donanımdı.

A16B-1211 serisindeki her eksen kartı aynı mimari rolü üstlenir: ana kontrolör ile atanan eksenleri için servo sürücü birimleri arasındaki servo arayüzünü sağlar.

Kontrolörün konum komutlarını servo sürücü sinyallerine dönüştürür ve kontrolöre konum verilerini geri gönderen enkoder geri bildirimini işler.

A16B-1211-0271, hizmet etmek üzere yapılandırıldığı Sistem 10/11 eksenleri için bu işlevi yerine getirir.

Anahtar Özellikler

A16B-1211 Serisi — Sistem 10/11 Eksen Kartı Ailesi

A16B-1211 serisi, Sistem 10 ve Sistem 11 platformları için bir dizi eksen kontrol kartını kapsar; her varyant belirli bir eksen sayısı, arayüz tipi ve sürücü nesli kombinasyonunu kapsar.

Varyantlar, eksen sayılarına (tek kanallı ve çift kanallı) ve sürücü arayüzü gereksinimlerine (dijital, seri, analog) göre kümelenir. Bu aile içinde, birbirine yakın sıralardaki parça numaraları işlev olarak benzer olma eğilimindedir, ancak kanal sayısı, donanım revizyonu veya küçük arayüz farklılıklarıyla ayırt edilir.

A16B-1211-0271, Sistem 10/11 çok eksenli konfigürasyonlarının dayandığı kartlardan biri olarak bu serideki yerini almaktadır.

Bu özel kartın belirtildiği makinelerde, kontrolörün işlemlerini yürütmek için kontrol etmesi gereken bir eksene veya eksen grubuna hizmet eder.

Makine, bu türden işlevsel bir kart takılı olmadan o eksenleri çalıştıramaz.

Sistem 10/11 makine sahipleri için, A16B-1211 serisi kartlar, tedarik erişimini sürdürmek için en kritik eski bileşenler arasındadır.

Makinelerin kendileri genellikle on yıllarca üretken ömre sahiptir.

Ancak elektronik aksam dikkat gerektirir ve — kartlar nihayetinde arızalandığında — test edilmiş eşdeğer birimlerle değiştirilmelidir.

Sistem 10/11 Bağlamında Eksen Kontrolü

Eksen kartının işlevi, katıldığı kapalı döngü kontrol yolu aracılığıyla anlaşılabilir. CNC kontrolörü, parça programına göre hedef konumları hesaplar. Enterpolasyon, her eksenin her servo güncelleme döngüsünde nerede olması gerektiğini hesaplar.

Eksen kartı bu hedef konumu alır, konum hatasını (hedef ve gerçek arasındaki fark) hesaplar ve bir hız talebi sinyali üretir.

Servo sürücü bu hız talebini alır ve buna göre motor akımı üretir.

Motor hareket eder. Motor üzerindeki enkoder, eksen kartına konum verileri gönderir, bu da gerçek konumu kontrolöre bildirir.

Bu döngü, her eksen için saniyede birkaç yüz kez kapanır.

A16B-1211-0271, hizmet ettiği eksenler için bu döngüye katılır.

Devrelerinin, o eksenler için servo güncelleme hızında doğru çalışması gerekir. Devrelerdeki herhangi bir bozulma — konum geri bildirimindeki gürültünün artması, hız komut sinyalindeki bozulma, kartın mantığını besleyen güç kaynağındaki kararsızlık — eksen performansında bozulma olarak görünür.

Etki başlangıçta ince olabilir (biraz daha yüksek takip hataları, marjinal yüzey kalitesi) ve bozulma kötüleştikçe belirgin servo alarmlarına ilerleyebilir.

Delikten Geçirmeli Yapı ve Yaşlandırma Hususları

A16B-1211-0271, delikten geçirmeli PCB üretim döneminden kalmadır. Tüm aktif bileşenler — Entegre Devreler, transistörler — ve pasif bileşenler — dirençler, kapasitörler — karttan geçirilerek monte edilir ve ters tarafta lehimlenir. Bu üretim stili, onu takip eden yüzey montaj teknolojisinden daha eskidir ve bakımda bir pratik avantaja sahiptir: bileşenler standart lehimleme ekipmanıyla ayrı ayrı erişilebilir.

Bu kartların ulaştığı yaşta, elektrolitik kapasitörler en yaygın arıza riskidir.

Elektrolitleri yıllar içinde yavaşça buharlaşır ve elektriksel özellikleri kayar. Kartın güç kaynağı filtreleme bölümündeki kapasitörler özellikle önemlidir — bozulduklarında, kartın dahili besleme voltajları, hem hız komut sinyalini hem de geri bildirim işlemesini bozan dalgalanmalar geliştirir.

Önleyici yenileme, tüm elektrolitik kapasitörleri arızalanmadan önce değiştirmek, yaşa bağlı davranışların erken belirtilerini gösteren kartlar için tercih edilen bakım stratejisidir.

SSS

S1: Sistem 10/11 makinesi, bu kart tarafından hizmet verilen eksende tutarsız eksen davranışı üretiyor — bazen doğru çalışıyor, bazen takip hatası alarmları üretiyor, tutarlı bir tetikleyici yok. Ne araştırılmalı?

Belirgin bir tetikleyici olmadan tutarsız takip hataları, eksen kartının güç kaynağı bölümündeki yaşlanan bir elektrolitik kapasitörün karakteristik belirtilerinden biridir.

Bozulmuş kapasitör, kartın dahili besleme voltajının aşırı dalgalanmasına neden olur, bu da ara sıra servo döngüsünü bozan eşiği aşar.

Hata aralıklıdır çünkü kapasitör tam olarak arızalanmamış, marjinaldir. Karttaki kapasitör değişimi — veya yenilenmiş bir birimle kartın değiştirilmesi — uygun yanıttır.

S2: Kart inceleme için çıkarıldı ve görünür bir hasar göstermiyor. Çalışır durumda olduğu varsayılabilir mi?

Hayır. Görsel inceleme bariz arızaları — yanmış bileşenler, çatlak bileşenler, korozyon — ortaya çıkarır, ancak çoğu elektronik bileşen arızası görünür işaretler vermez.

Bir elektrolitik kapasitör, dışarıdan sağlam görünürken elektriksel olarak arızalanabilir.

Kontrollü bir ortamda gerçek servo motor yüklemesiyle kartın işlevsel testi, çalışma durumunu doğrulamak için tek yoldur.

Görsel incelemeyi geçen ancak uzun yıllardır hizmette olan bir kart, üretim makinesinde güvenilmeden önce hala işlevsel olarak test edilmelidir.

S3: Bu kartı değiştirdikten sonra, makinenin eksen performansı eskisinden benzer ancak konturlama sırasında takip hatası biraz arttı. Tüm parametreler yedekten geri yüklendi. Başka ne etkilenebilir?

Doğru parametrelerle kart değişimi sonrası hafifçe artan takip hatası, analog çıkış devresi seviyesinde eski ve değiştirilen kartın karakteristikleri arasındaki bir farkı gösterebilir. Aynı parça numarasına sahip kartlar arasındaki bileşen toleranslarında bazı farklılıklar normaldir.

Servo ayar parametreleri (konum döngüsü kazancı, hız ileri beslemesi) yeni kartla performansı yeniden optimize etmek için küçük ayarlamalar gerektirebilir.

Bu ayarlamalar küçüktür — orijinal parametrelerden başlayarak ve takip hatasını izlerken artımlı değişiklikler yaparak doğru yaklaşımdır.

S4: Makine ara sıra bir servo alarmı üretiyor ve bu alarm, söz konusu eksen yavaşça hareket ettirildiğinde temizleniyor. Yavaş hareketler sırasında alarm görünmüyor ancak hızlı hareketler hatayı tetikliyor. Bu neyi düşündürüyor?

Yalnızca hızlı hareketler sırasında ortaya çıkan alarmlar, hıza bağlı bir soruna işaret eder.

Eski bir eksen kartındaki en yaygın neden, hız komutu çıkış devresindeki bozulmuş yumuşatma kapasitörleridir.

Düşük hızlarda, komut sinyali hataları, sürücünün hız kontrolünün bunları hallettiği kadar küçüktür.

Hızlı hareket hızlarında, komut daha gürültülüdür, bu da sürücünün alarm olarak işaretlediği hız sapmalarına neden olur. Bu, onarım veya değiştirme gerektiren bir kart seviyesi sorunudur.

S5: Sistem 11 makine kurulumundan gelen bir kartın, bu seriyi paylaştıkları göz önüne alındığında Sistem 10 makinesiyle uyumlu olmama riski var mı?

A16B-1211 serisi hem Sistem 10 hem de Sistem 11 platformlarına hizmet etti, ancak serideki belirli varyantlar bir platform veya diğeri için özelleştirilmiş olabilir.

Bir Sistem 11 makinesinden bir kartı bir Sistem 10 makinesine (veya tersi) takmadan önce, ilgili donanım belgelerinde belirli kart parça numarasının her iki platformla da uyumlu olarak listelendiğini doğrulayın.

Belgeler mevcut değilse, devam etmeden önce Sistem 10/11 konfigürasyonlarına aşina bir uzmana danışın.
