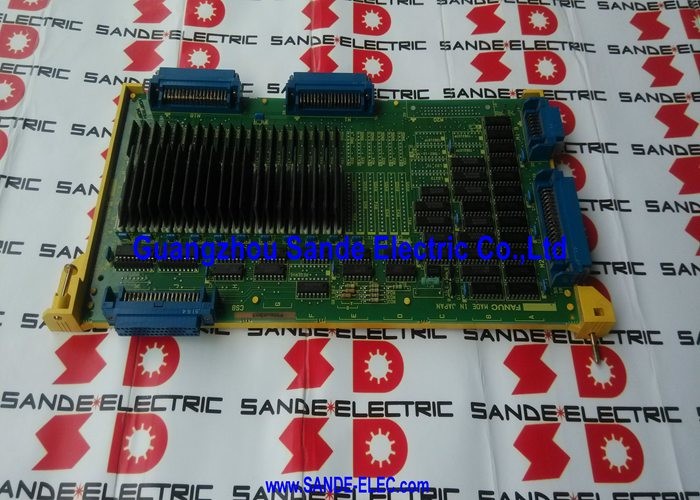

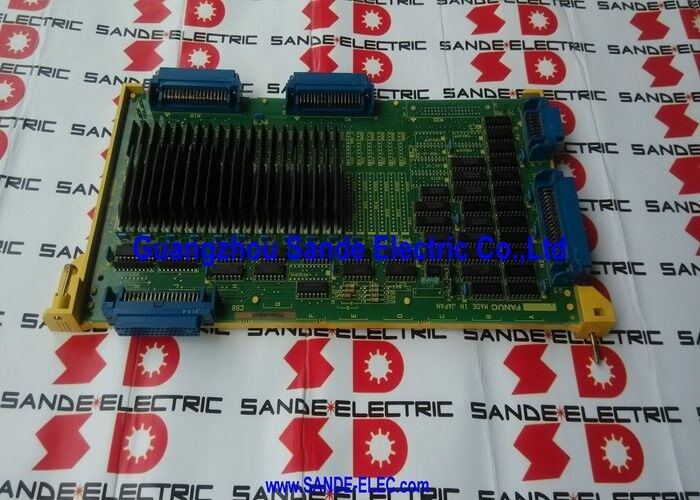

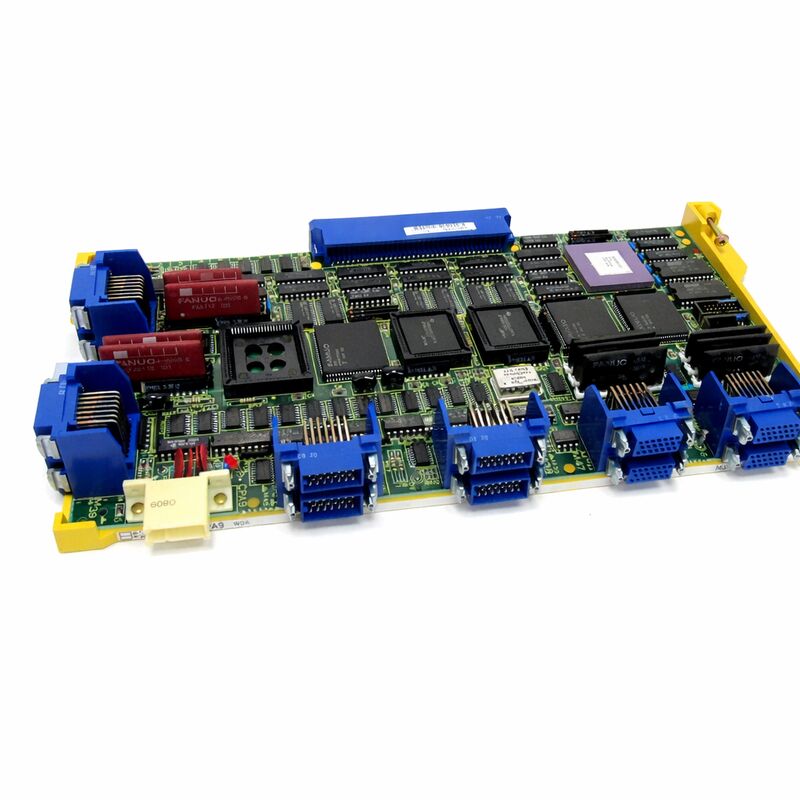

FANUC DETECTOR ADAPTER BOARD A16B-1212-0030 A16B12120030 A16B-1212-OO3O

FANUC A16B-1212-0030 | Seri 15A Ayrı Dedektör Adaptörü PCB'si ve Tam Kapalı Döngü Geri Besleme 15-MA / 15-TA için

Parça Numarası: A16B-1212-0030

Çapraz Referans: A16B12120030

Üretici: FANUC Corporation (Japonya)

Ürün Tipi: Ayrı Dedektör Adaptörü — Eklenti PCB'si

Ayrı Bir Dedektör Ne Yapar ve Neden Bu Kart Mevcuttur

Standart bir FANUC servo ekseninde, konum geri beslemesi servo motor miline monte edilmiş enkoderden gelir. CNC, enkoder sayımını okur, gerçek konumu hesaplar ve döngüyü kapatır. Yarı kapalı döngü olarak adlandırılan bu düzenleme, çoğu makine aleti uygulaması için yeterince doğrudur.

Tam kapalı döngü kontrolü, doğrudan makinenin hareketli elemanına monte edilmiş ikinci bir geri besleme cihazı ekler: tabloda doğrusal bir ölçek, döner bir eksende döner bir indüktosyn veya bilyalı vidanın somununda ikincil bir konum kodlayıcı. Makinenin gerçek mekanik konumu — sadece motor milinin açısı değil — CNC'ye geri beslenir. Motor ile iş parçası arasındaki herhangi bir termal genleşme, bilyalı vida hatvesi hatası veya yatak sapması gerçek zamanlı olarak ölçülür ve düzeltilir.

A16B-1212-0030, Seri 15A sistemlerinde bunun çalışmasını sağlayan donanımdır. Ayrı dedektör için sinyal giriş yolunu CNC kontrolüne ekler — bu kart olmadan, Seri 15A ayrı bir dedektör sinyalini kabul edemez veya işleyemez ve tam kapalı döngü geri beslemesini etkinleştiren herhangi bir parametre bir alarm üretecektir.

Bu kart, FANUC Seri 15-MA (işleme merkezi) ve 15-TA (tornalama merkezi) kurulumlarına uyar. Seri 15A kontrol donanımına bağlanan ve ayrı dedektörün gerektirdiği ek sinyal işleme kanalını sağlayan bir eklenti PCB'sidir.

Tipik Uygulamalar

Masa konumunun termal büyümeye bakılmaksızın mikronlar içinde tutulması gereken hassas delme tezgahları ve jig delgileri. Tam seyahatte bilyalı vida hatvesi hatasının kapalı döngü telafisi olmadan gerekli parça toleransını aşacağı büyük çerçeveli işleme merkezleri. Taşlama çarkı ekseninde döner indüktosyn geri beslemesi kullanan taşlama makineleri. Dedektör adaptörü arızasından sonra bir Seri 15A makinesinin orijinal tam kapalı döngü mimarisini geri yükleyen yenileme projeleri.

Anahtar Özellikler

SSS

S1: Seri 15A CNC, ayrı dedektörle ilgili bir alarm üretiyor. A16B-1212-0030'ın nedeni bu mu?

Kartın arızalandığını varsaymadan önce, arızayı dedektörden dışarı doğru izleyin. Doğrusal ölçek veya indüktosyn sinyal kablosunda hasar olup olmadığını kontrol edin ve dedektörün besleme voltajını doğrulayın. Dedektör kablosu ile A16B-1212-0030 arasındaki konektörü inceleyin. Dedektör, kablo ve konektörün sağlam olduğu onaylanırsa ve alarm devam ederse, adaptör kartı arızalanmıştır.

S2: Makine yalnızca motora monte edilmiş enkoder geri beslemesi kullanıyorsa bu kart gerekli mi?

Hayır. A16B-1212-0030 yalnızca makine tam kapalı döngü kontrolü için ayrı bir konum dedektörü kullandığında gereklidir. Tamamen yarı kapalı döngüyle çalışan bir Seri 15A — yalnızca motor enkoderi — bu karta ihtiyaç duymaz ve onsuz normal şekilde çalışır.

S3: A16B-1212-0030 herhangi bir tür doğrusal ölçekle çalışabilir mi?

Kart, Seri 15A'nın ayrı dedektör arayüzüyle uyumlu sinyal türlerini kabul eder — tipik olarak ölçeklerden ve indüktosyn cihazlarından gelen sinüs/kosinüs analog veya artımlı TTL/diferansiyel kare dalga sinyalleri. Kurulumdan önce belirli ölçeğin çıkış formatının adaptörün giriş spesifikasyonuyla eşleştiğini doğrulayın.

S4: A16B-1212-0030'ı değiştirdikten sonra CNC hala bir dedektör alarmı gösteriyor. Neler kontrol edilmeli?

Yedek kartın konektörüne doğru şekilde oturduğunu doğrulayın. Ardından, ayrı dedektör geri beslemesini etkinleştiren Seri 15A parametrelerinin doğru ayarlandığını doğrulayın — özellikle ayrı dedektör girişini hangi eksenlerin kullandığını tanımlayan eksen yapılandırma parametresi. Parametre uyumsuzluğu, çalışan bir kartla bile alarm üretir.

S5: A16B-1212-0030, hala üretimde olan bir Seri 15A makinesi için mevcut mu?

Seri 15 platformu FANUC tarafından durdurulmuştur. A16B-1212-0030, endüstriyel CNC satış sonrası pazarından — eski FANUC parça uzmanları ve Seri 15 onarım şirketleri aracılığıyla temin edilir. Değişim stoğu az olduğunda, bu adaptör kartlarındaki arıza genellikle tek bir sinyal koşullandırma IC'sine veya konektörüne lokalize olduğundan, orijinal arızalı kartın bileşen düzeyinde onarımı da geçerli bir seçenektir.
