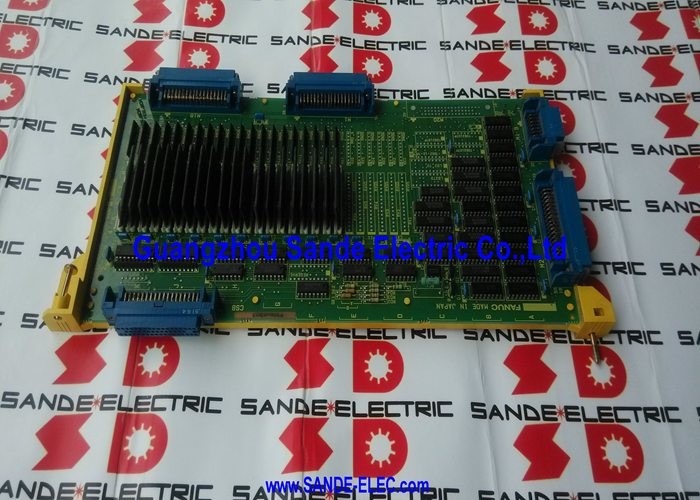

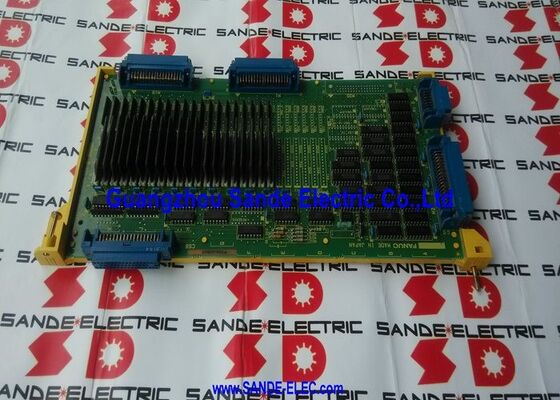

Axis Control Board Kartı A16B-2200-0093 A16B-22OO-OO93 A16B22000093

FANUC A16B-2200-0093 1 Eksen Kontrol PCB'si 15A için

A16B-2200-0093, FANUC 15A kontrol sistemlerinde kullanılan tek eksenli bir kontrol kartıdır. Sürekli olarak 15A kontrol için 1 eksenli PCB, eksen kontrol kartı ve tek eksenli dijital kontrol kartı için bir Tip A arayüz düzenleri için kullanılır. Birçok servis uzmanı da bunu 1 kanallı eksen kartı veya 15TA konfigürasyonlarında kullanılan 1 kanallı eksen kartı olarak tanımlamaktadır.

Bu parça, ekran veya bellek bölümü yerine eksen kontrol katmanında yer alır. Onarım kaynakları, bunun A06B-6058, A06B-6066 ve A06B-6090 serisi düzenler gibi dijital AC servo amplifikatör aileleriyle birlikte kullanıldığını ve daha büyük 2, 3 veya 4 kanallı eksen kartlarına ek olarak ek bir ekleme eksen kartı olarak çalışabileceğini belirtmektedir. Bu, orijinal FANUC kart yapısının bozulmadan kalması için fazladan bir kontrollü eksene ihtiyaç duyulan sistemlerde kullanışlı olmasını sağlar.

Anahtar Ürün Verileri

Uygulama Alanları

A16B-2200-0093, tipik olarak FANUC 15A makinelerinde tek eksenli dijital kontrol kartı gerektiren ve Tip A arayüz düzenine sahip makinelerde kullanılır. Tek eksenli ek kontrol, 15A eksen kartı değişimi ve bu 1 kanallı kartı diğer çok kanallı eksen kartlarıyla birleştiren makinelerde onarım işleri olarak da atıfta bulunur.

Gerçek makine servislerinde, bu kart, makinenin servo mimarisi zaten 15A dijital eksen ailesiyle eşleştiğinde ve hedef eksen yolu geri besleme, güç veya ana kontrol hatalarına değil, kontrol kartına izole edildiğinde en alakalıdır.

SSS

S1. A16B-2200-0093 ne tür bir karttır?
Bu, FANUC 15A için bir 1 eksen kontrol PCB'sidir, ayrıca tek eksenli dijital eksen kontrol kartı ve Tip A arayüz kartı olarak da tanımlanır. Bazı onarım uzmanları buna 1 kanallı eksen kartı olarak da atıfta bulunur.

S2. Bu kart sistemde ne işe yarar?
Rolü, 15A sistem içindeki tek eksenli dijital kontrol yolunu yönetmektir. Uzman onarım kaynakları, bunu 15-MA / 15TA ortamlarında kullanılan bir kart ve aynı kontrol ünitesindeki diğer çok kanallı eksen kartlarıyla çalışabilen ek bir eksen kartı olarak tanımlar.

S3. A16B-2200-0093 seçilirken nelere dikkat edilmelidir?
tam parça numarasını, kontrol ailesini ve makinenin 15A Tip A eksen düzeni kullanıp kullanmadığını kontrol edin. Bu modelin 2, 3 veya 4 kanallı eksen kartlarıyla birlikte çalışabildiği için, takılı kartın daha büyük bir eksen kartı kombinasyonunun parçası olup olmadığını doğrulamak da faydalıdır.

S4. Anahtar özellik nasıl anlaşılmalıdır?
“1 eksen” bu kartın bir kontrollü eksen yolunu yönettiği anlamına gelir, “15A” kontrol ailesini tanımlar ve “Tip A” tasarlanmış olduğu arayüz formatını tanımlar. Bu üç unsurun, kartı değiştirmeden önce takılı servo kontrol yapısıyla eşleşmesi gerekir.

S5. Bu kartı değiştirmeden önce hatalar nasıl teşhis edilmelidir?
Başlangıç ​​noktası, tek eksenli kontrol hatalarını servo amplifikatör hatalarından ayırmaktır. Bir eksen etkilenirken sistemin geri kalanı stabil kalıyorsa ve makinenin 1 kanallı 15A eksen kartı kullandığı biliniyorsa, kontrol PCB'si daha olası bir hata noktası haline gelir. Ayrıca, bu kartın A06B-6058 / 6066 / 6090-serisi amplifikatör düzenlerini kullanan kurulumlarla bağlantılı olması nedeniyle, ilgili dijital amplifikatör ailesini kontrol etmek de mantıklıdır.
